6.3 Gurtabfallrutsche SIPLACE X-Serie
6

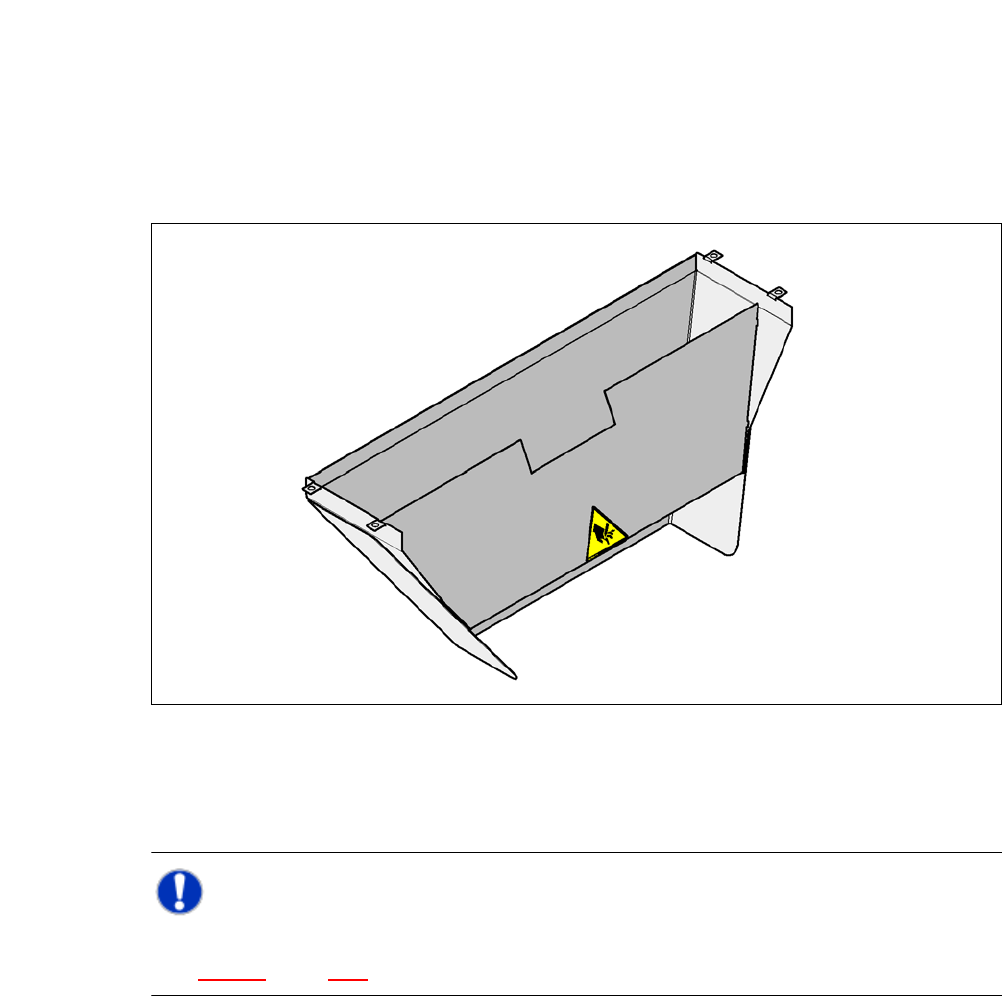

Abb. 6.3 - 1 Gurtabfallrutsche für den BE-Wagen-Einzug der SIPLACE X-Serie
Je nach LP-Transporthöhe lässt sich die Länge der Gurtabfallrutsche so einstellen, dass die Gurt-
schnipsel direkt in den Gurtabfallbehälter des BE-Wagens abgeleitet werden.
HINWEIS 6
Die Gurtabfallrutsche für die X-Serie lässt sich nur am BE-Wagen-Einzug für die X-Serie (siehe
Abb. 5.12 - 3, Seite 366) installieren.
Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling
Ausgabe 08/2011 DE 6.4 Leergurtleitkanal - BE-Wagen-Einzugsvorrichtung SIPLACE X-Serie
409
6.4 Leergurtleitkanal - BE-Wagen-Einzugsvorrichtung
SIPLACE X-Serie
6.4.1 Trennblech für Gurttaschenhöhe bis 12 mm
In der Standardversion kann der Leergurtleitkanal Gurte mit einer Taschenhöhe bis maximal
12 mm zum pneumatischen Gurtschneidgerät führen.
6

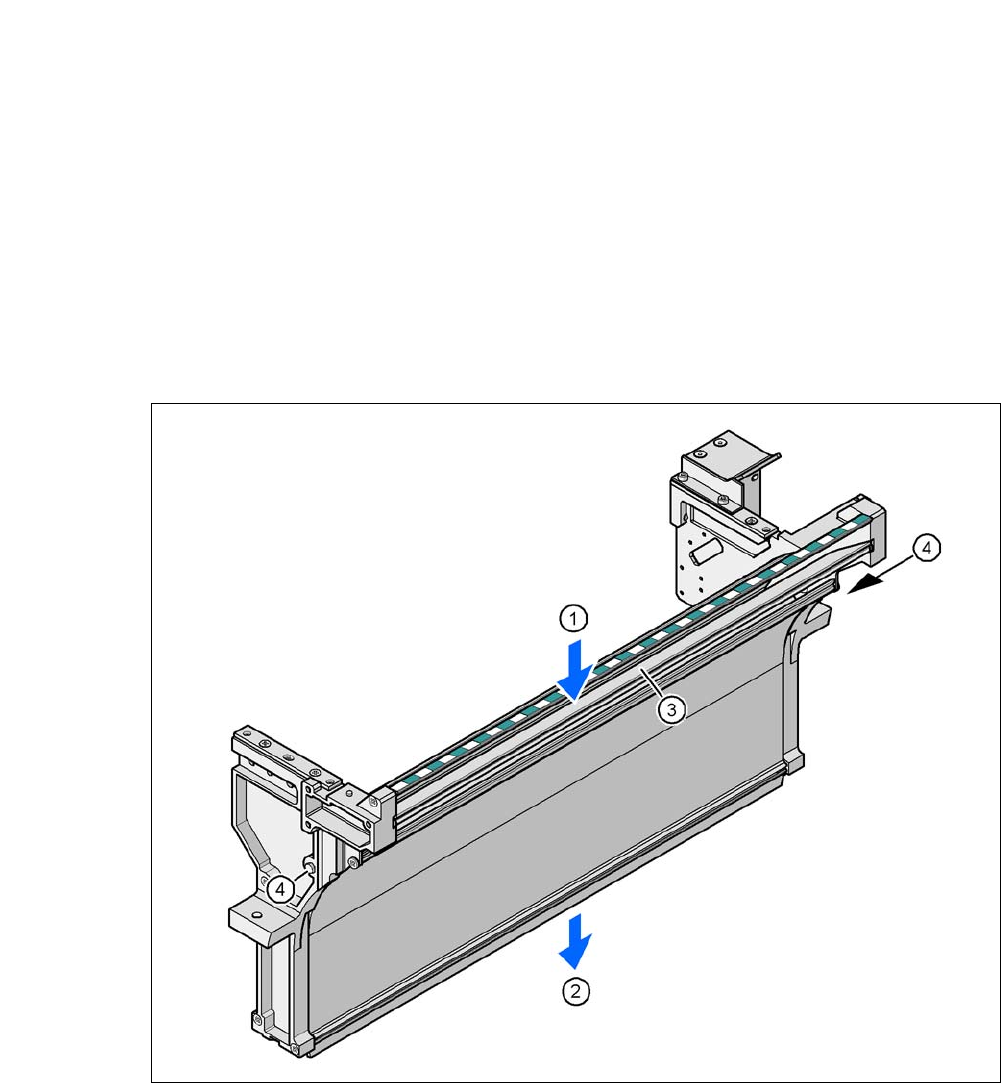

Abb. 6.4 - 1 Leergurtleitkanal SIPLACE X-Serie
(1) Einlassspalt für die Leergurte
(2) Austrittsspalt für die Leergurte oberhalb des pneumatischen Schneidgeräts
(3) Trennblech für Gurte < 12 mm, für Gurte > 12 mm demontierbar
(4) Schraube DIN 93384 - M4x20, 2 Stück
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.4 Leergurtleitkanal - BE-Wagen-Einzugsvorrichtung SIPLACE X-Serie Ausgabe 08/2011 DE
410
6.4.2 Trennblech für Gurttaschenhöhen > 12 mm demontieren
Werden X-Zuführmodule eingesetzt, die Gurte mit einer Taschenhöhe > 12 mm verarbeiten, so
muss das Trennblech (Pos. 3 in Abb. 6.4 - 1
) entfernt werden.
WARNUNG 6
Schalten Sie zur Demontage des Trennblechs den Automaten am Hauptschalter aus.
Trennen Sie den Automaten von der Netz- und Druckluftversorgung.
Sichern Sie den Automaten gegen Widereinschalten, wie dies in Abschnitt 2.12, Seite 109 be-
schrieben ist.
Warten Sie so lange, bis der Betriebsdruck des Schneidgeräts auf 0 MPa abgesunken ist.
Greifen Sie nicht in das Innere des Leergurtleitkanals.
Lösen Sie die beiden Sechskantschrauben (Pos. 4 in Abb. 6.4 - 1)
Ziehen Sie das Trennblech heraus.
HINWEIS
Positionieren Sie Zuführmodule mit niedrigen Taschen nicht unmittelbar neben Zuführmodule mit
hohen Taschen. Die Leergurte könnten sich überlappen und stauen.
6
