Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling Ausgabe 08/2011 DE 6.5 Andockstation für den BE-Wagen SIPLACE X-Serie 413 6 Abb. 6.5 - 2 Andockstation - Abmessungen in Millimeter , Anschlussstellen (1) Druckluf…
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.5 Andockstation für den BE-Wagen SIPLACE X-Serie Ausgabe 08/2011 DE
412
Zu den Aufgaben der Andockstation zählen im Wesentlichen:
– Versorgung des BE-Wagens und der X-Zuführmodule mit Energie
– Versorgung des BE-Wagens und der X-Zuführmodule mit Druckluft
– Bereitstellen einer Infrastruktur für die Kommunikation zwischen dem PC des Vorrüst-
platzes und den Zuführmodulen
6.5.2 Funktionsbeschreibung
Mit Hilfe der Andockstation kann der Bediener außerhalb der Produktionsumgebung Funktions-
tests an den X-Zuführmodulen durchführen und die Rüstung kontrollieren. Dabei sind zwei Reihen
mit jeweils vier Andockstationen über den CAN-Bus des Vorrüst-PC angeschlossen. Jede An-
dockstation besitzt einen eigenen Strom- und Druckluftanschluss.
Die BE-Wagen-Einzugsvorrichtung (Pos. 2 in Abb. 6.5 - 1
) der Andockstation lässt sich an die ge-
wünschte LP-Transporthöhe anpassen. Für die Vorrüstung wird der BE-Wagen in die Andocksta-
tion (Pos. 1 in Abb. 6.5 - 1
) geschoben. Über die seitlich am BE-Wagen angebrachten Rollenlager
gleitet der BE-Wagen auf den Schienen der BE-Wagen-Einzugsvorrichtung zum Energie- und Da-
teninterface-Anschluss. Dabei wird der BE-Tisch mit dem EDIF der Zuführmodule optimal zum
EDIF (Pos. 4 in Abb. 6.5 - 1
) der BE-Wagen-Einzugsvorrichtung positioniert und mit den beiden
Horizontalspannern in dieser Lage fixiert.
6.5.3 Technische Daten
6
Abmessungen
Länge x Breite 950 mm x 930 mm
Höhe 794 mm bei 830 mm LP-Transporthöhe
864 mm bei 900 mm LP-Transporthöhe
894 mm bei 930 mm LP-Transporthöhe
914 mm bei 950 mm LP-Transporthöhe
Gewicht 120 kg
Druckluftanschlusswerte
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Druckluftanschluss Kupplungsstecker KS 2-M5-A
Druckluftverbrauch 50 Nl/min
a
a) Unter atmosphärischen Normalbedingungen bei 20°C und 1013 hPa
Anschlussspannung 88 - 264 V~
Nennstrom 3,5 A (230 V~)
7 A (115 V~)
Nennscheinleistung 0,8 kW
Absicherung 2 x 8 A
Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling
Ausgabe 08/2011 DE 6.5 Andockstation für den BE-Wagen SIPLACE X-Serie
413
6

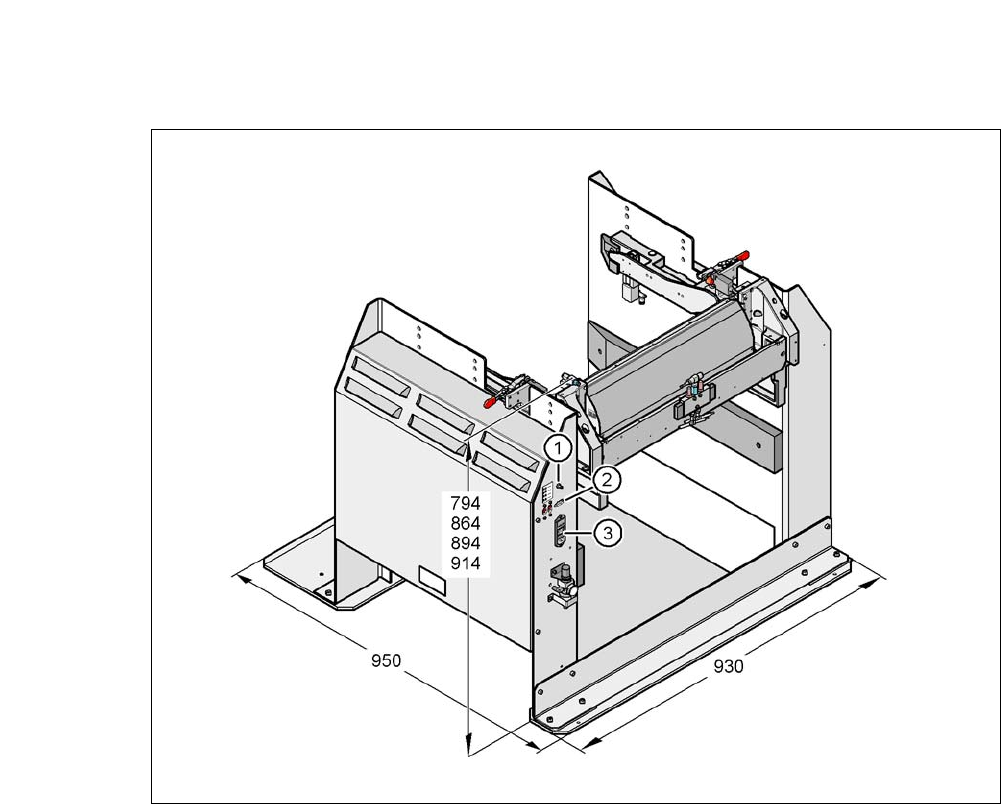

Abb. 6.5 - 2 Andockstation - Abmessungen in Millimeter, Anschlussstellen
(1) Druckluftanschluss
(2) CAN-Bus-Anschluss
(3) Stromversorgungsanschluss
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.5 Andockstation für den BE-Wagen SIPLACE X-Serie Ausgabe 08/2011 DE
414
6.5.4 Abmessungen für die Andockstation mit angedocktem BE-Wagen
6

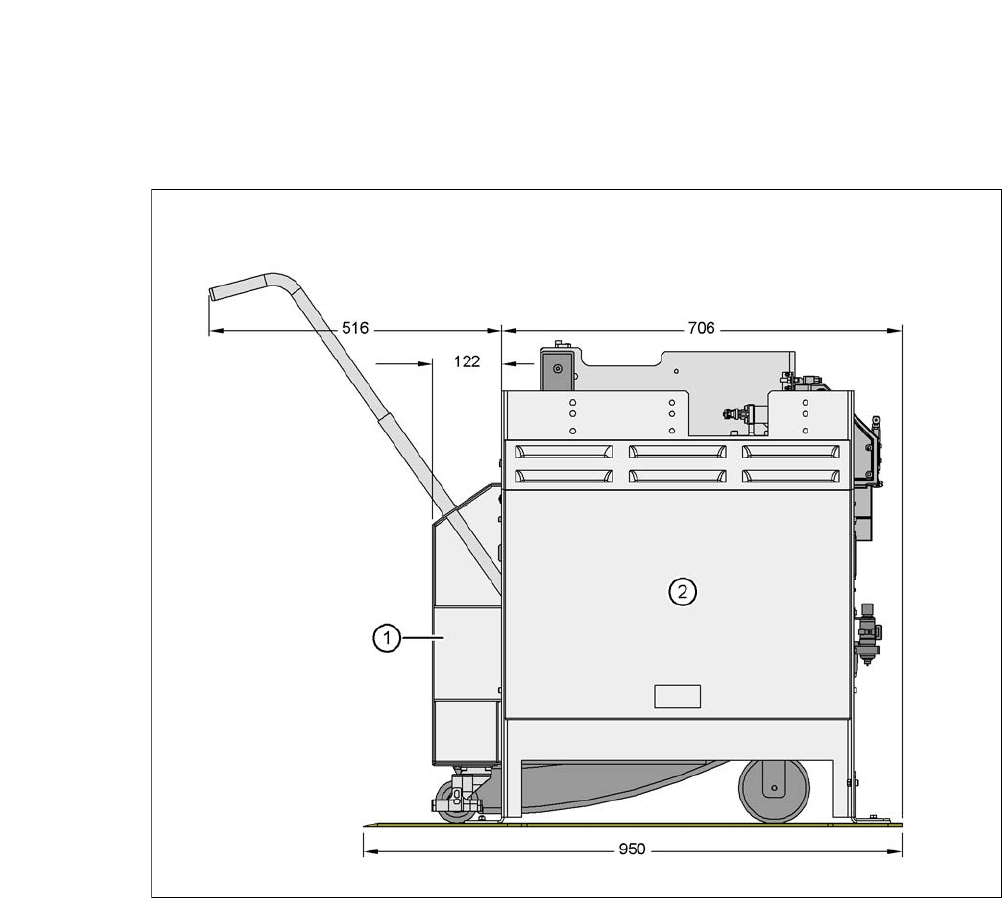

Abb. 6.5 - 3 Andockstation mit angedocktem BE-Wagen - Maße in Millimeter
(1) BE-Wagen
(2) Andockstation
