6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie 6.5 Andockstation für den BE-Wagen SIPLACE X-Serie Ausgabe 08/2011 DE 414 6.5.4 Abmessungen für die Andockst at ion mit angedocktem BE-W agen 6 Abb. 6.5 - 3 Andoc…
Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling
Ausgabe 08/2011 DE 6.5 Andockstation für den BE-Wagen SIPLACE X-Serie
413
6
Abb. 6.5 - 2 Andockstation - Abmessungen in Millimeter, Anschlussstellen
(1) Druckluftanschluss
(2) CAN-Bus-Anschluss
(3) Stromversorgungsanschluss
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.5 Andockstation für den BE-Wagen SIPLACE X-Serie Ausgabe 08/2011 DE
414
6.5.4 Abmessungen für die Andockstation mit angedocktem BE-Wagen
6
Abb. 6.5 - 3 Andockstation mit angedocktem BE-Wagen - Maße in Millimeter
(1) BE-Wagen
(2) Andockstation
Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling
Ausgabe 08/2011 DE 6.5 Andockstation für den BE-Wagen SIPLACE X-Serie
415
6.5.5 BE-Wagen-Einzugsvorrichtung an die LP-Transporthöhe anpassen
Die BE-Wagen-Einzugsvorrichtung der X-Serie lässt sich mit wenigen Handgriffen auf folgende
LP-Transporthöhen umrüsten:
830 mm ± 15 mm (Standardhöhe)
900 mm ± 15 mm
930 mm ± 15 mm
950 mm ± 15 mm (SMEMA-Höhe)
6

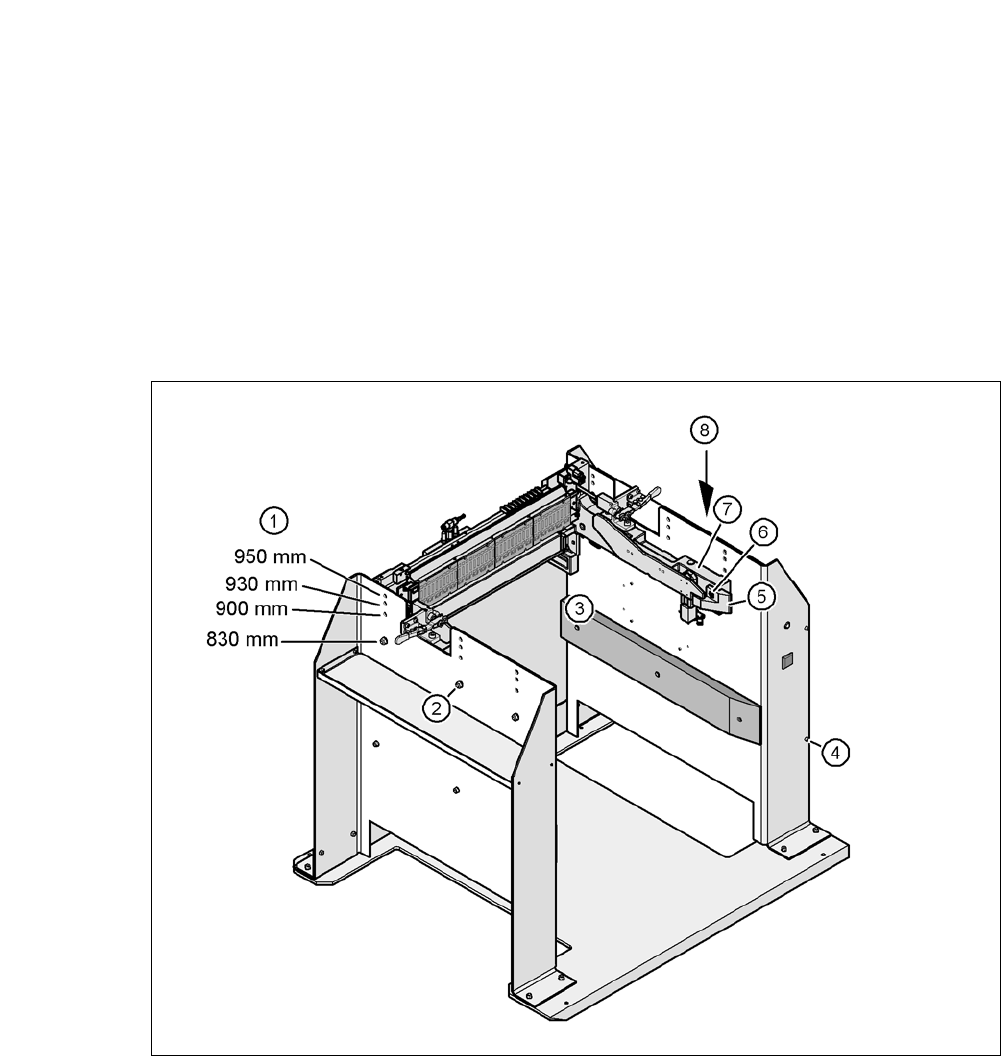

Abb. 6.5 - 4 BE-Wagen-Einzugsvorrichtung an die LP-Transporthöhen anpassen
(1) Bohrungen für die LP-Transporthöhe
(2) Sechskantmutter M8 und Beilagscheibe, je 6 Stück
(3) Innensechskantschraube M8x40, 6 Stück
(4) Innensechskantschraube M5x12, 4 Stück
(5) Führung
(6) Innensechskantschraube M8x18, 2 Stück
(7) BE-Wagen-Einzugsvorrichtung
(8) Verkleidung
