Ablegen einer Pipette 7
– Die Verriegelungsplatte (Pos. 2 in Abb. 7.1 - 7) öffnet und gibt die Pipetten frei.
– Die Z-Achse des Collect&Place-CA-Kopfes fährt nach unten und legt die Pipette ab.
– Die Verriegelungsplatte schließt.
– Die Z-Achse des Collect&Place-CA-Kopfes fährt nach oben.
Abwerfen defekter Pipetten 7
– An der Abwurfvorrichtung (Pos. 4 in den Abb. 7.1 - 4) fährt die Z-Achse des Collect&Place-
CA-Kopfes nach unten und befördert die defekte Pipette in die Öffnung der Abwurfvorrich-
tung. Die Pipette wird gedreht und passt dann nicht mehr durch die Öffnung.
– Die Z-Achse fährt wieder hoch, und die Pipette wird von der Öffnung von der Pinole abgezo-
gen.
– Die Pipette fällt in den Abwurfbehälter.
Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen
Ausgabe 08/2011 DE 7.1 Pipettenwechsler
429
7

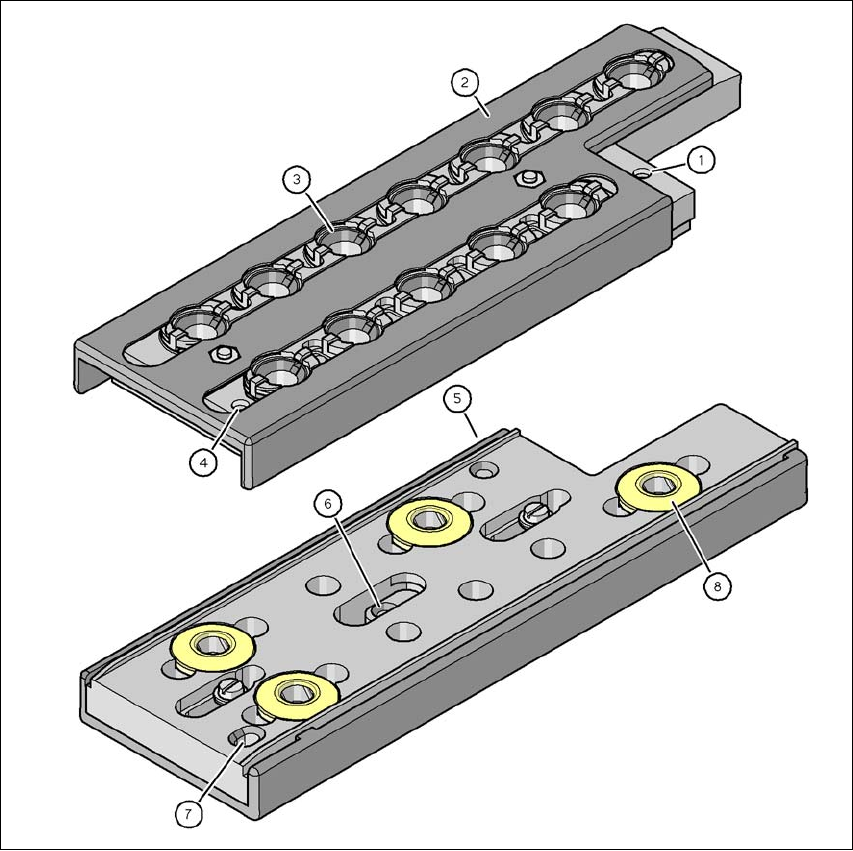

Abb. 7.1 - 7 Magazin und Pipettengaragen
(1) Marke zur Bestimmung der Position
(2) Verriegelungsplatte in Stellung "Magazin geöffnet"
(3) Pipettengarage
(4) Marke zur Bestimmung der Winkellage
(5) Bohrung für Zylinderstift zum Zentrieren der Magazine
(6) Bohrung für Zylinderstift des Schiebemechanismus
(7) Langloch für Zylinderstift zum Zentrieren der Magazine
(8) Druckknopf zum Einrasten des Magazins am Pipettenwechsler
7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
7.1 Pipettenwechsler Ausgabe 08/2011 DE
430
7.1.2.6 Hinweise zur Bedienung
Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
HINWEIS 7
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur komplette
Magazine. 7
Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
VORSICHT 7
Magazine dürfen nur aufgefüllt werden, wenn alle Pipetten, die sich am Collect&Place-CA-
Kopf befinden, in ihre Magazine zurückgelegt wurden. 7
HINWEIS 7
Vermeiden Sie, dass Bauelemente auf Magazine fallen. Dies kann dazu führen, dass die Ver-
riegelungsplatte klemmt. Reinigen Sie deshalb die Magazine und freien Stellplätze regel-
mäßig.
Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
7.1.2.7 Magazin wechseln
Drücken Sie den Hebel (Pos. 1 in Abb. 7.1 - 8), um das Magazin von den Druckknopfkugeln
zu lösen (Pos. 5 in Abb. 7.1 - 8
). Heben Sie das Magazin vom Träger.
WARNUNG 7
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb 7.1 - 8
) kann zum Bestückkopfcrash
führen. Achten Sie deshalb darauf, dass die Hebel nicht über die Magazine hinausstehen.
