HINWEIS 7
– Verschieben Sie die Verriegelungsplatte in Stellung "Magazin verriegelt".
– Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zentrierstifte (Pos. 2 und 6 in
Abb. 7.1 - 8
) in die Zentrierbohrungen und in das Langloch (Pos. 6 in Abb. 7.1 - 7) gleiten
können.
Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 7.1 - 8).
Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
7.1.2.8 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zwei Marken, eine zur Bestimmung der Position und
eine zur Bestimmung der Winkellage.
7

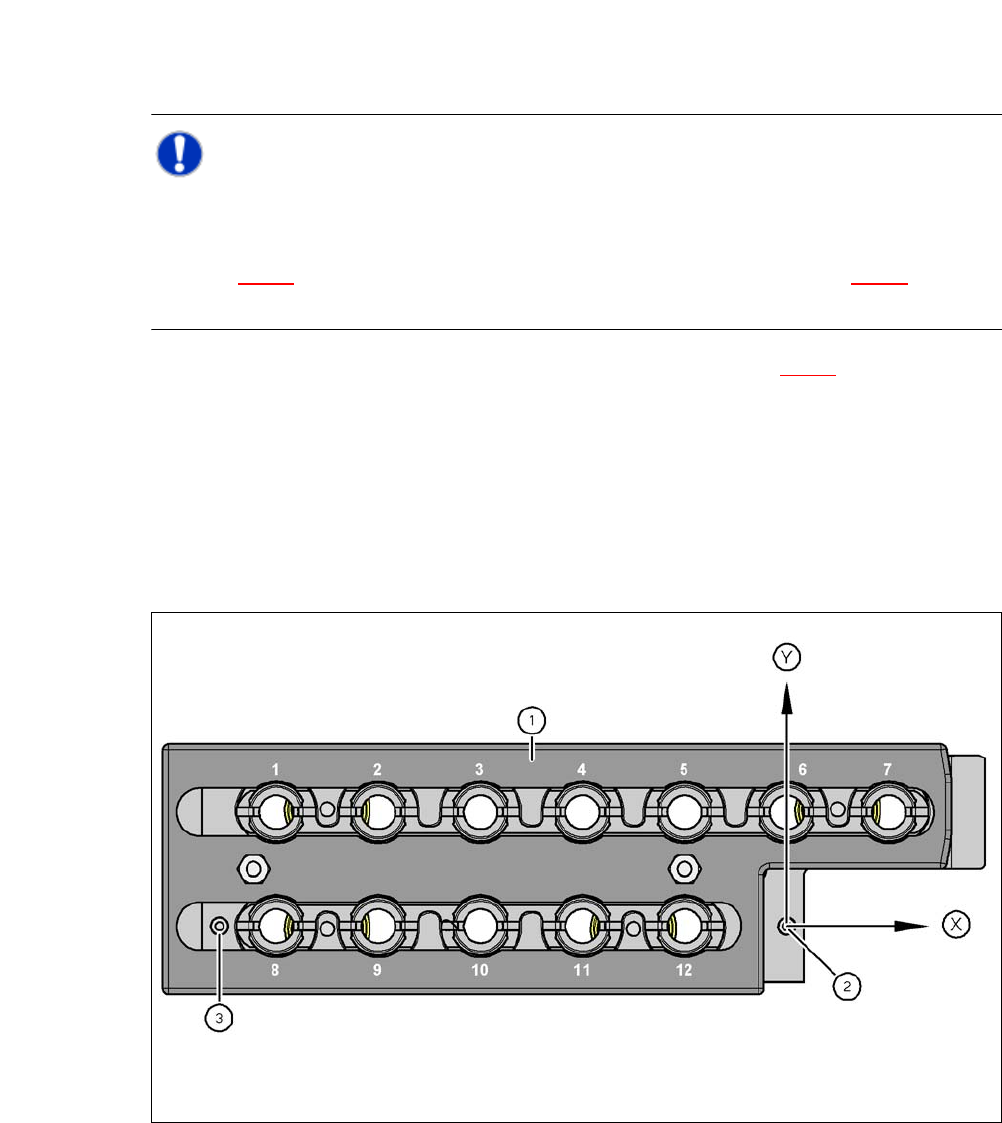

Abb. 7.1 - 9 Pipettenmagazin - Garagennummerierung, Marken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Marke zur Bestimmung der Position
(3) Marke zur Bestimmung der Winkellage
Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen
Ausgabe 08/2011 DE 7.1 Pipettenwechsler
433
7.1.2.9 Pipettenwechsler "Reihe 2" für den 20-Segment-Collect&Place-CA-Kopf
[00119716-xx] Pipettenwechsler 2, X-Serie, C&P20
Der Pipettenwechsler "Reihe 2" kann an folgenden Stellplätzen installiert werden, wenn dort kein
SWS installiert ist:
CA4-Automat: Stellplätze 1, 2, 3 und 4 (siehe Abb. 7.1 - 4
, Seite 424)
CA3-Automat: Stellplätze 1, 3 und 4 (siehe Abb. 7.1 - 5
, Seite 425)
Das Nachrüstpaket enthält neben dem Pipettenwechsler einen Montagesatz.
7

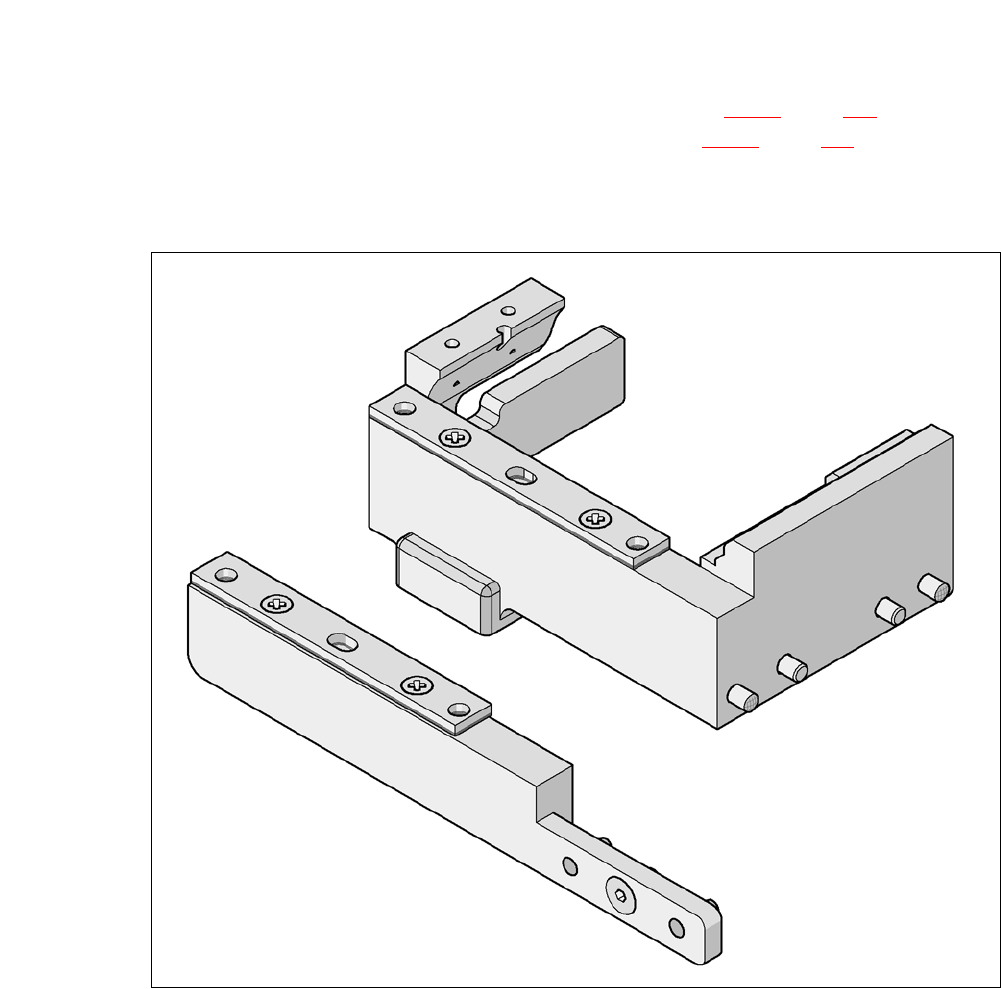

Abb. 7.1 - 10 Montagesatz für den Pipettenwechsler "Reihe 2"
7
7
7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
7.1 Pipettenwechsler Ausgabe 08/2011 DE
434
7.1.3 Pipettenwechsler für den 12-Segment-Collect&Place-CA-Kopf
[00119661-xx]Pipettenwechsler HF/X/CA/D3, 12-Segment-C&P-Kopf
Dieser Pipettenwechsler kann bis zu 5 Magazine mit jeweils 12 Pipettengaragen aufnehmen. Die
Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert und
mit Klammern fixiert.
7

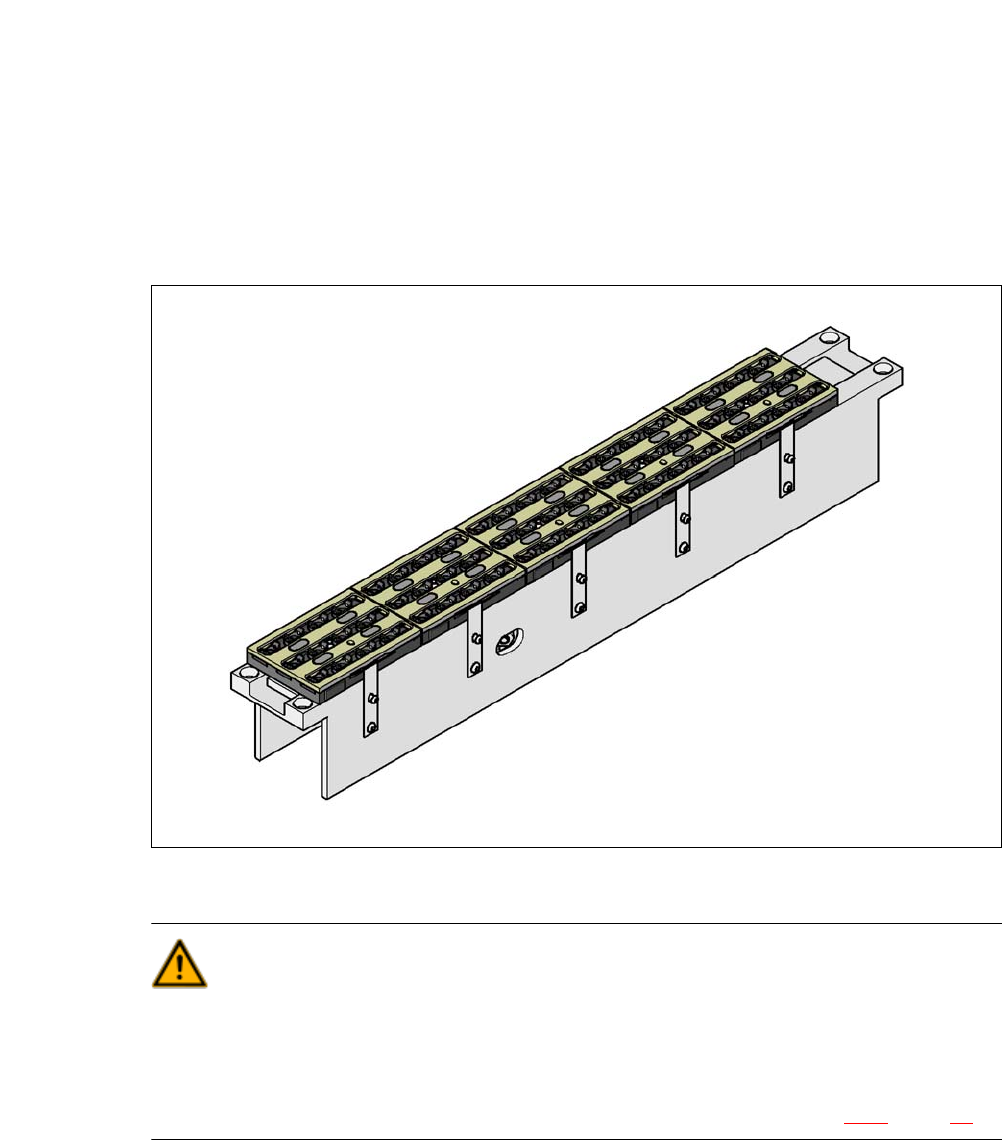

Abb. 7.1 - 11 Pipettenwechsler für den 12-Segment-Collect&Place-CA-Kopf
WARNUNG 7
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler. Bei Mischkon-
figurationen besteht Kopfcrashgefahr!
Verwenden Sie nur Abwurfbehälter mit eingeprägter [03003719-06]. Es besteht sonst Kollisi-
onsgefahr mit dem BE-Sensor des C&P20-Bestückkopfes (siehe Abschnitt 2.6.9, Seite 74).
