Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen Ausgabe 08/2011 DE 7.1 Pipettenwechsler 435 7.1.3.1 Lage der Pipettenwechsler für den C&P12 CA-Kop f am CA4-Automaten An den S tellplätzen 1, 2, 3 und 4 könn…
7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
7.1 Pipettenwechsler Ausgabe 08/2011 DE
434
7.1.3 Pipettenwechsler für den 12-Segment-Collect&Place-CA-Kopf
[00119661-xx]Pipettenwechsler HF/X/CA/D3, 12-Segment-C&P-Kopf
Dieser Pipettenwechsler kann bis zu 5 Magazine mit jeweils 12 Pipettengaragen aufnehmen. Die
Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert und
mit Klammern fixiert.
7
Abb. 7.1 - 11 Pipettenwechsler für den 12-Segment-Collect&Place-CA-Kopf
WARNUNG 7
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler. Bei Mischkon-
figurationen besteht Kopfcrashgefahr!
Verwenden Sie nur Abwurfbehälter mit eingeprägter [03003719-06]. Es besteht sonst Kollisi-
onsgefahr mit dem BE-Sensor des C&P20-Bestückkopfes (siehe Abschnitt 2.6.9, Seite 74).
Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen
Ausgabe 08/2011 DE 7.1 Pipettenwechsler
435
7.1.3.1 Lage der Pipettenwechsler für den C&P12 CA-Kopf am CA4-Automaten
An den Stellplätzen 1, 2, 3 und 4 können bis zu 2 Pipettenwechsler für den 12-Segment-Collect&
Place-Kopf installiert werden (Pos. 1 und 2 in Abb. 7.1 - 12
). Dies ergibt eine Gesamtkapazität von
8 Pipettenwechslern mit 40 Magazinen und insgesamt 480 Pipettengaragen.
7

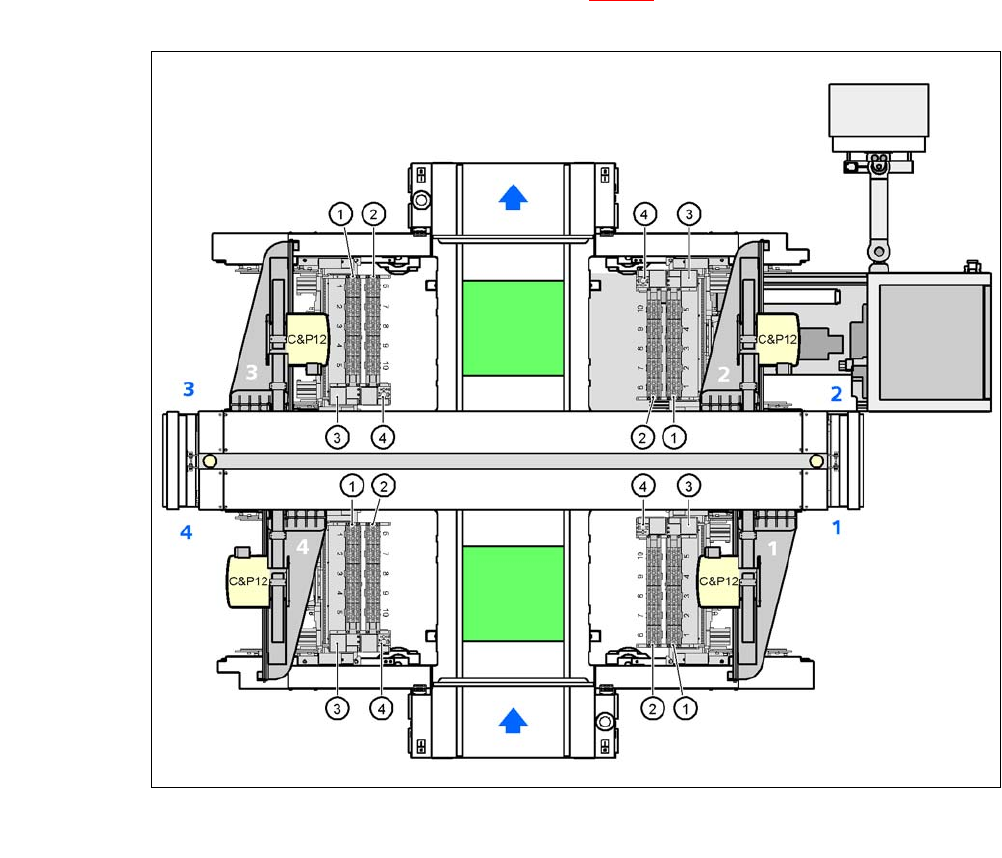

Abb. 7.1 - 12 Lage der Pipettenwechsler für den 12-Segment-Collect&Place-CA-Kopf am CA4-Automaten
7
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
7.1 Pipettenwechsler Ausgabe 08/2011 DE
436
7.1.3.2 Lage der Pipettenwechsler für den C&P12 CA-Kopf am CA3-Automaten
An den Stellplätzen 1, 3 und 4 können bis zu 2 Pipettenwechsler für den 12-Segment-Collect&
Place-CA-Kopf installiert werden (Pos. 1 und 2 in Abb. 7.1 - 13
). An Stellplatz 2 kann ein Pipetten-
wechsler installiert werden. Dies ergibt eine Gesamtkapazität von 7 Pipettenwechslern mit 35 Ma-
gazinen und insgesamt 420 Pipettengaragen.
7

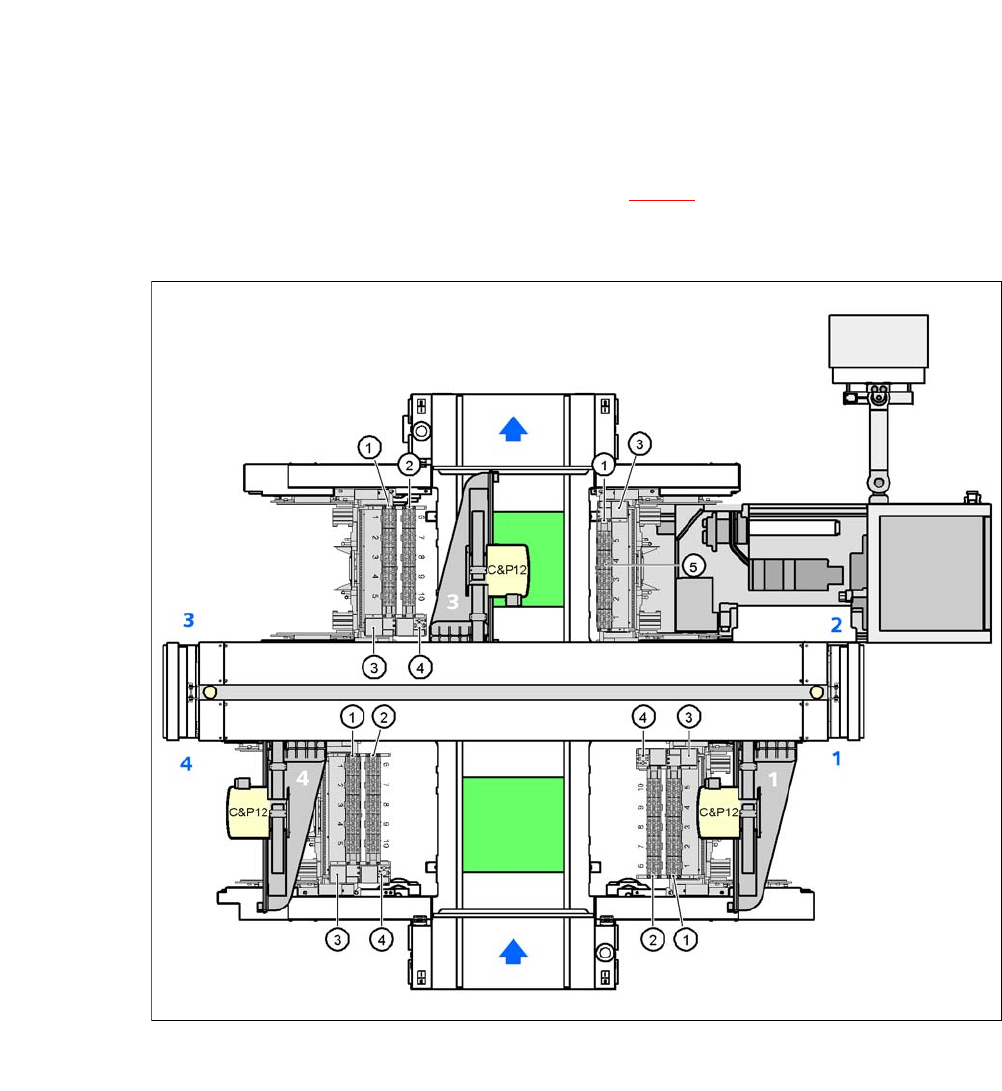

Abb. 7.1 - 13 Lage der Pipettenwechsler für den 12-Segment-Collect&Place-CA-Kopf am CA3-Automaten
7
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
