Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen Ausgabe 08/2011 DE 7.1 Pipettenwechsler 441 7.1.3.7 Magazin wechseln  Zum Entfer nen des Magazins drücken Si e den Federhaken (Pos. 1 in Abb. 7.1 - 16 ) vom Mag…

7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie

7.1 Pipettenwechsler Ausgabe 08/2011 DE

440

7.1.3.6 Hinweise zur Bedienung

 Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-

nen Sie dieses mit einem Aufkleber.

HINWEIS 7

Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur komplette

Magazine. 7

 Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.

 Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen

können.

VORSICHT 7

Magazine dürfen nur aufgefüllt werden, wenn alle Pipetten, die sich am Collect&Place-CA-

Kopf befinden, in ihre Magazine zurückgelegt wurden. 7

 Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-

schrieben.

HINWEIS 7

 Vermeiden Sie, dass Bauelemente auf Magazine fallen. Dies kann dazu führen, dass die Ver-

riegelungsplatte klemmt.

 Vermeiden Sie auch, dass Bauelemente auf freie Stellplätze von Zuführmodulen fallen. Die

Bauelemente haften an der Magnetleiste. Durch nicht richtig auf den BE-Tisch aufgesetzte

Zuführmodule kann es zu Betriebsunterbrechungen kommen. Reinigen Sie deshalb die Ma-

gazine und freien Stellplätze regelmäßig.

Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen

Ausgabe 08/2011 DE 7.1 Pipettenwechsler

441

7.1.3.7 Magazin wechseln

 Zum Entfernen des Magazins drücken Sie den Federhaken (Pos. 1 in Abb. 7.1 - 16) vom

Magazin weg. Heben Sie das Magazin aus dem Träger.

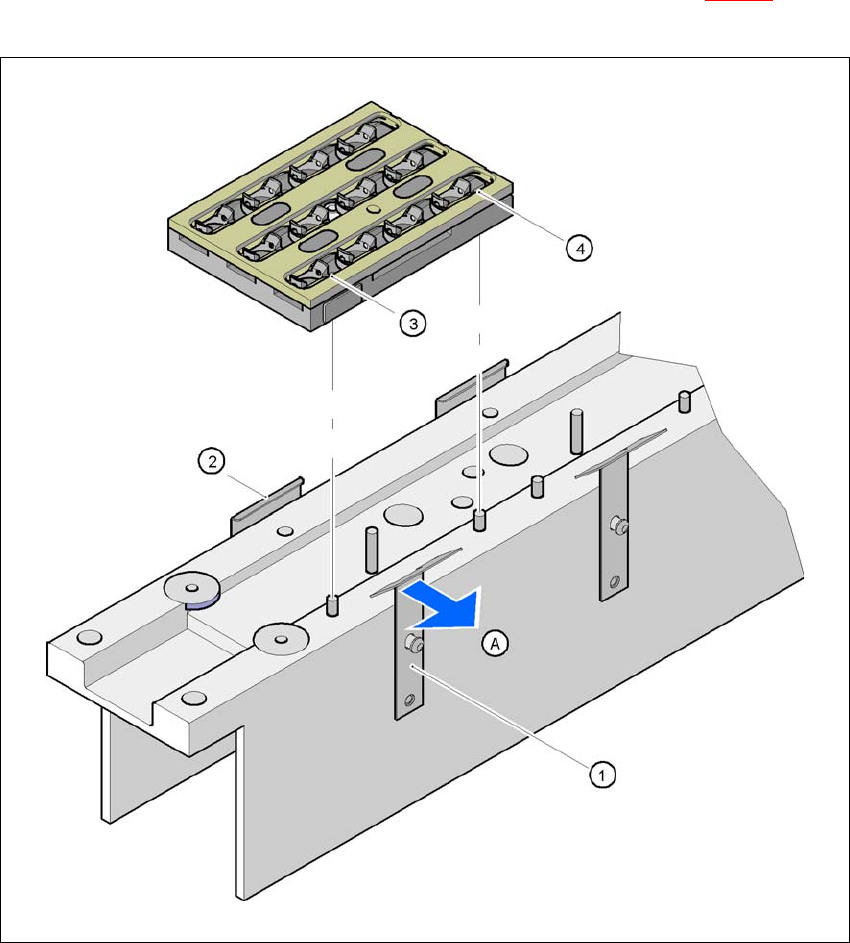

Abb. 7.1 - 16 Magazin wechseln

(1) Federhaken

(2) Halteklammer

(3) Zentrierbohrung

(4) Langloch

(A) Federhaken vom Magazin wegdrücken

7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie

7.1 Pipettenwechsler Ausgabe 08/2011 DE

442

HINWEIS

Das Magazin muss so eingesetzt werden, dass die Zentrierstifte in die Zentrierbohrung (Pos. 3 in

Abb. 7.1 - 16) und in das Langloch (Pos. 4 in Abb. 7.1 - 16) gleiten. 7

 Setzen Sie zunächst das Magazin mit der Seite der Pipettennummerierung 1, 2, 3 und 4 auf

den Träger auf. Die Halteklammer (Pos. 2 in Abb. 7.1 - 16

) muss in den Schlitz des Maga-

zins gleiten.

 Drücken Sie den Federhaken vom Magazin weg.

 Drücken Sie das Magazin plan auf den Träger auf und lassen Sie den Federhaken los. Der

Federhaken muss einrasten.

7.1.3.8 Lageerkennung

Jedes Magazin des Pipettenwechslers hat eine Positionsmarke für die Lageerkennung.

Abb. 7.1 - 17 Pipettenwechsler - Lageerkennung

(1) Positionsmarke

(2) Lage der Pipetten im Magazin zur Positionsmarke
