Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen Ausgabe 08/2011 DE 7.1 Pipettenwechsler 443 7.1.3.9 Pipettenwechsler "Reihe 2" für den 12-Segm ent-Collect&Place-CA-Kop f [001 19663 -xx] Pipettenw…
7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
7.1 Pipettenwechsler Ausgabe 08/2011 DE
442
HINWEIS
Das Magazin muss so eingesetzt werden, dass die Zentrierstifte in die Zentrierbohrung (Pos. 3 in
Abb. 7.1 - 16) und in das Langloch (Pos. 4 in Abb. 7.1 - 16) gleiten. 7
Setzen Sie zunächst das Magazin mit der Seite der Pipettennummerierung 1, 2, 3 und 4 auf
den Träger auf. Die Halteklammer (Pos. 2 in Abb. 7.1 - 16
) muss in den Schlitz des Maga-
zins gleiten.
Drücken Sie den Federhaken vom Magazin weg.
Drücken Sie das Magazin plan auf den Träger auf und lassen Sie den Federhaken los. Der
Federhaken muss einrasten.
7.1.3.8 Lageerkennung
Jedes Magazin des Pipettenwechslers hat eine Positionsmarke für die Lageerkennung.
7

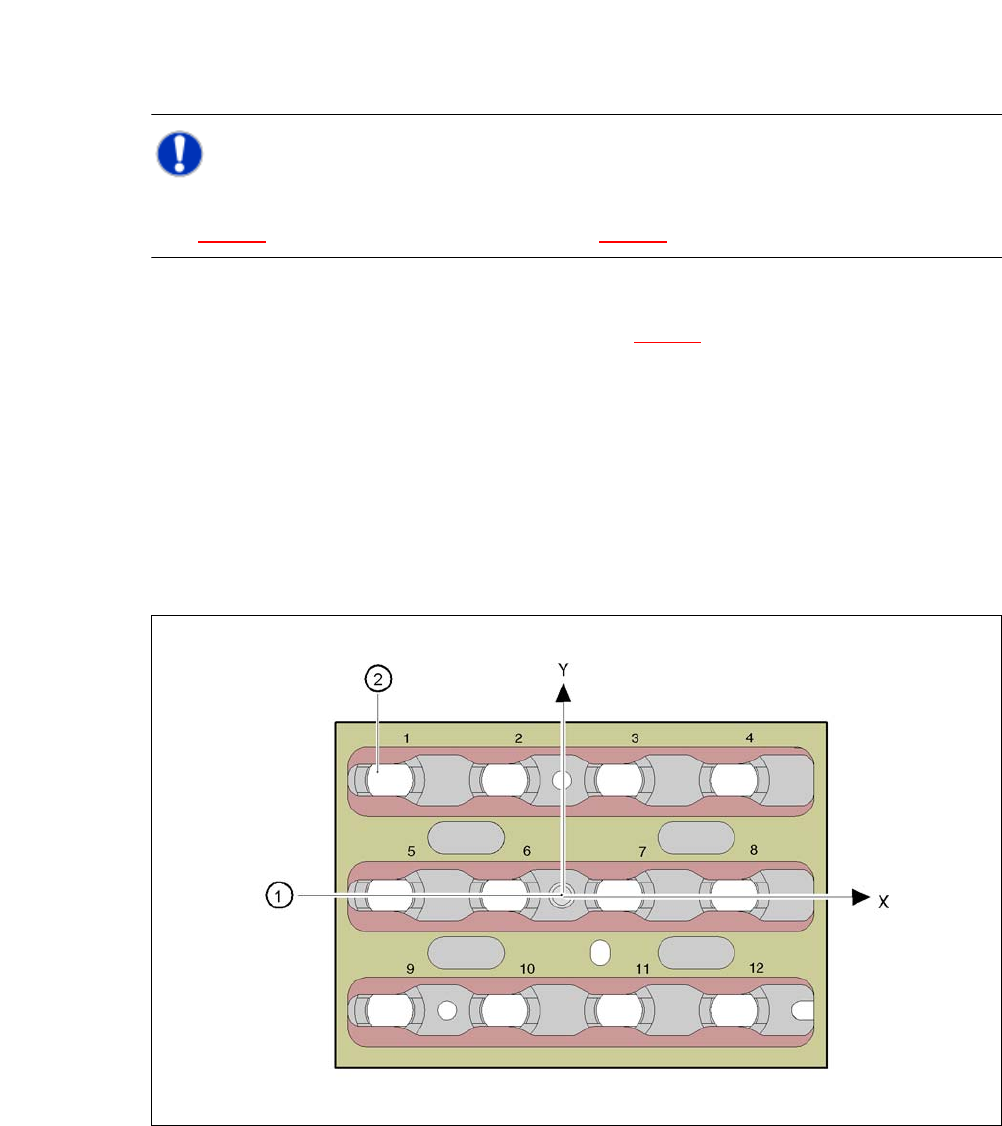

Abb. 7.1 - 17 Pipettenwechsler - Lageerkennung
(1) Positionsmarke
(2) Lage der Pipetten im Magazin zur Positionsmarke
Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen
Ausgabe 08/2011 DE 7.1 Pipettenwechsler
443
7.1.3.9 Pipettenwechsler "Reihe 2" für den 12-Segment-Collect&Place-CA-Kopf
[00119663-xx] Pipettenwechsler 2 HF/X/CA/D3, 12-Segment-Collect&Place-Kopf
Der Pipettenwechsler "Reihe 2" kann an folgenden Stellplätzen installiert werden:
CA4-Automat: Stellplätze 1, 2, 3 und 4 (siehe Abb. 7.1 - 12
, Seite 435)
CA3-Automat: Stellplätze 1, 3 und 4 (siehe Abb. 7.1 - 13
, Seite 436)
Das Nachrüstpaket enthält den Pipettenwechsler und einen Montagesatz.
7

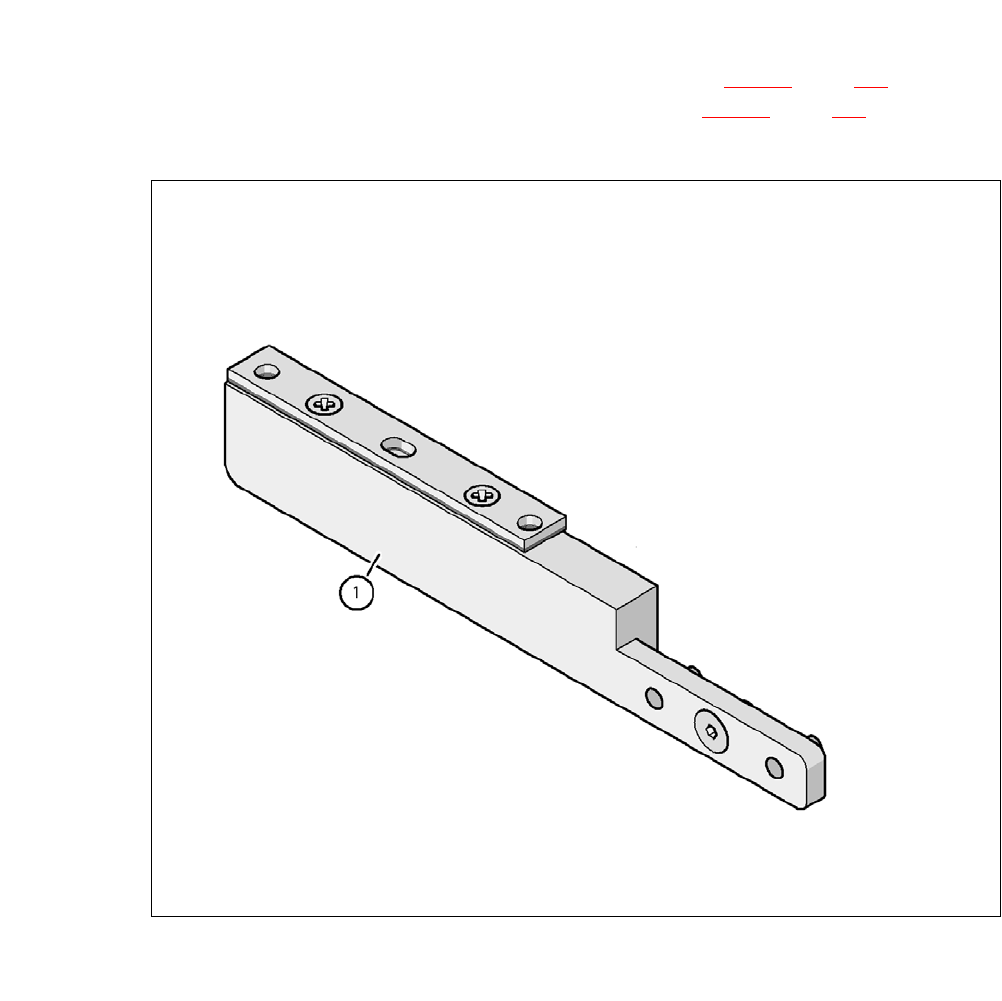

Abb. 7.1 - 18 Montagesatz für den Pipettenwechsler "Reihe 2"
(1) Montagesatz für den Pipettenwechsler "Reihe 2"
7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
7.1 Pipettenwechsler Ausgabe 08/2011 DE
444
7.1.4 Pipettenwechsler für den 6-Segment-Collect&Place-CA-Kopf
[00119662-xx]Pipettenwechsler HF/X/CA/D3 6-Segment-Collect&Place-Kopf
Dieser Pipettenwechsler kann bis zu 6 Magazine mit jeweils 6 Pipettengaragen aufnehmen. Zwei
Magazintypen stehen zur Verfügung: Magazine für Pipetten vom Typ 8xx und Magazine für Pipet-
ten vom Typ 9xx. Die Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylin-
derstiften zentriert und mit Klammern fixiert.
7

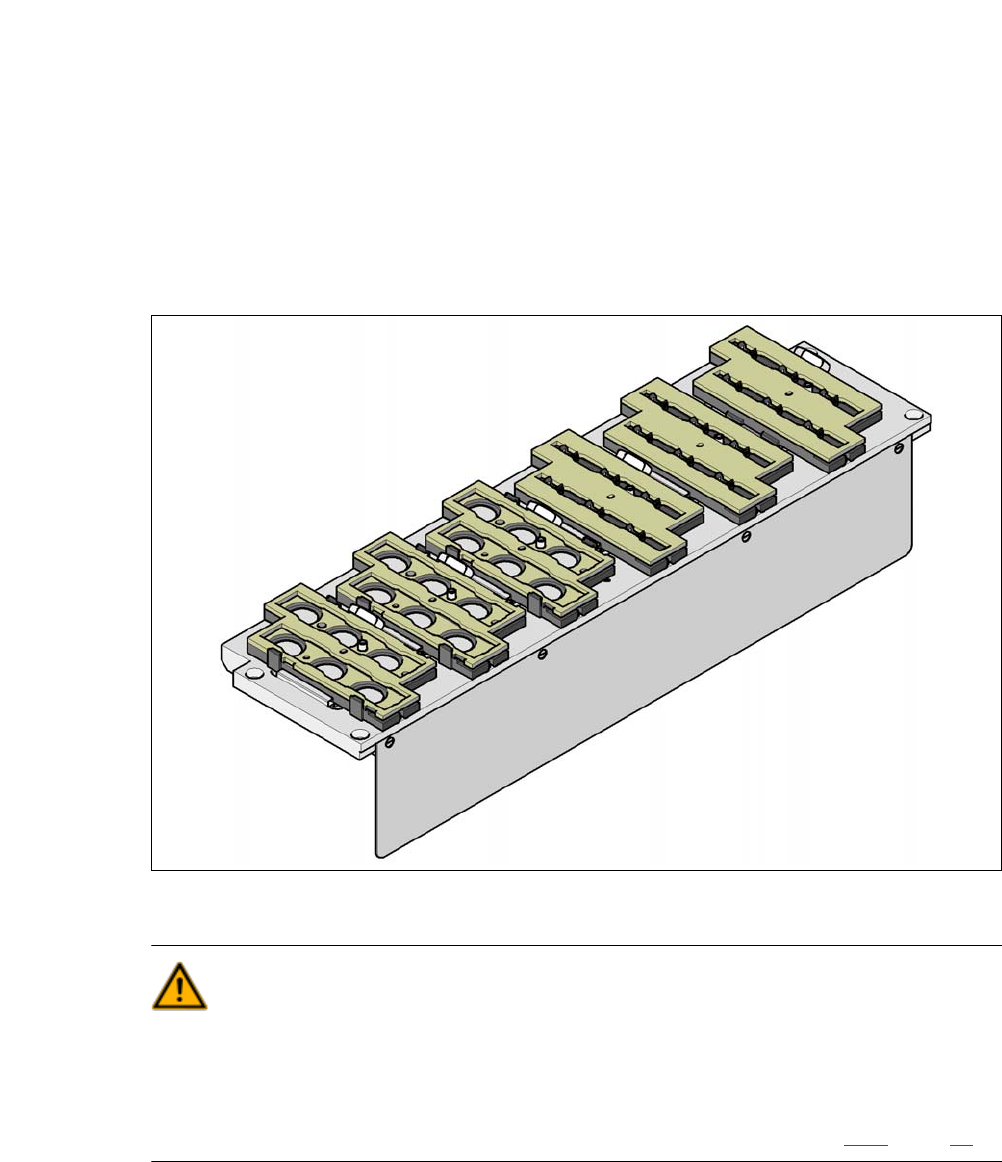

Abb. 7.1 - 19 Pipettenwechsler für den 6-Segment-Collect&Place-CA-Kopf
WARNUNG 7
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler. Bei Mischkon-
figurationen besteht Kopfcrashgefahr!
Verwenden Sie nur Abwurfbehälter mit eingeprägter [03003719-06]. Es besteht sonst Kollisi-
onsgefahr mit dem BE-Sensor des C&P20-Bestückkopfes (siehe Abschnitt 2.6.9, Seite 74).
