7.1.4 Pipettenwechsler für den 6-Segment-Collect&Place-CA-Kopf
[00119662-xx]Pipettenwechsler HF/X/CA/D3 6-Segment-Collect&Place-Kopf
Dieser Pipettenwechsler kann bis zu 6 Magazine mit jeweils 6 Pipettengaragen aufnehmen. Zwei
Magazintypen stehen zur Verfügung: Magazine für Pipetten vom Typ 8xx und Magazine für Pipet-
ten vom Typ 9xx. Die Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylin-
derstiften zentriert und mit Klammern fixiert.
7
Abb. 7.1 - 19 Pipettenwechsler für den 6-Segment-Collect&Place-CA-Kopf
WARNUNG 7
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler. Bei Mischkon-
figurationen besteht Kopfcrashgefahr!
Verwenden Sie nur Abwurfbehälter mit eingeprägter [03003719-06]. Es besteht sonst Kollisi-
onsgefahr mit dem BE-Sensor des C&P20-Bestückkopfes (siehe Abschnitt 2.6.9, Seite 74).
Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen
Ausgabe 08/2011 DE 7.1 Pipettenwechsler
445
7.1.4.1 Lage der Pipettenwechsler für den C&P6CA-Kopf am CA4-Automaten
An den Stellplätzen 1, 2, 3 und 4 können jeweils bis zu 2 Pipettenwechsler für den 6-Segment-
Collect&Place-CA-Kopf installiert werden (Pos. 1 und 2 in Abb. 7.1 - 20
). Dies ergibt eine Gesamt-
kapazität von 8 Pipettenwechslern mit 48 Magazinen und insgesamt 288 Pipettengaragen.
7

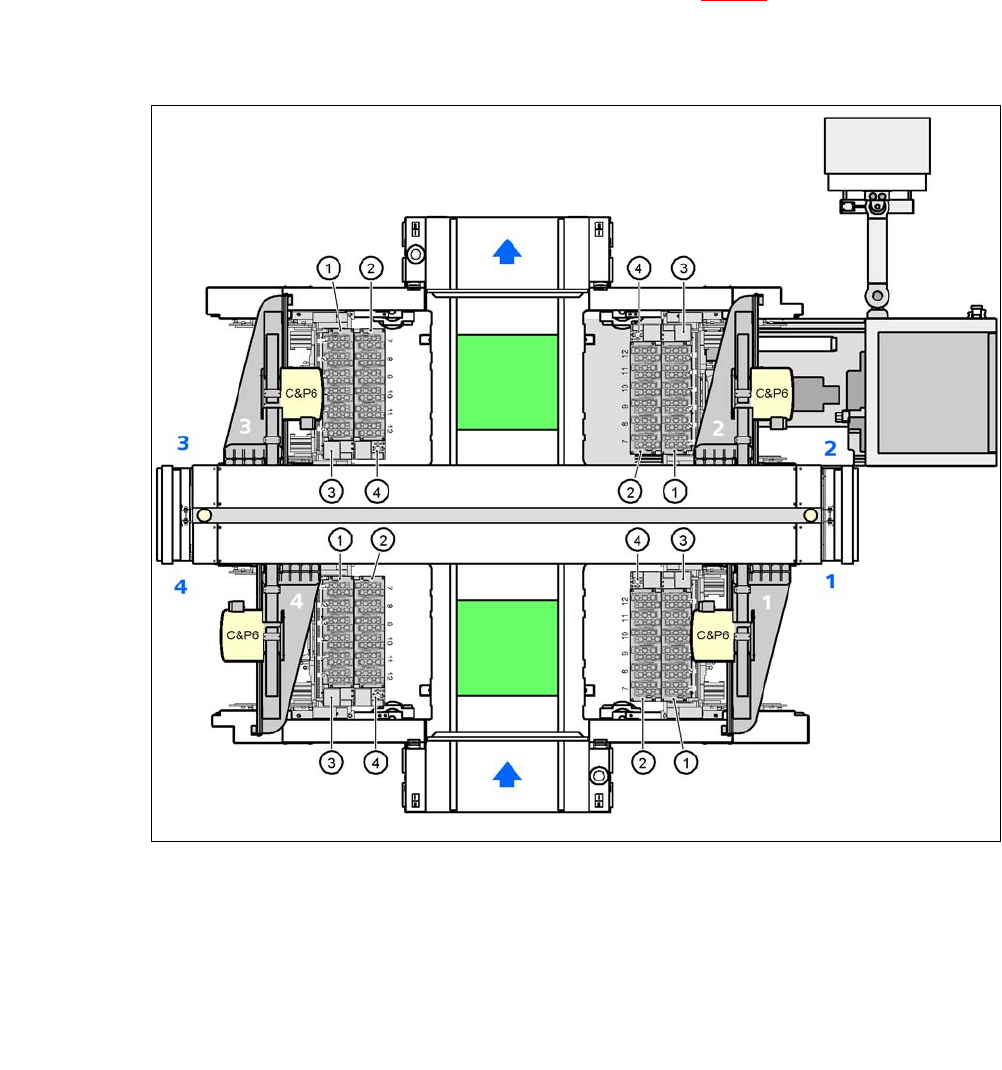

Abb. 7.1 - 20 Lage der Pipettenwechsler für den C&P6-Kopf am CA4-Automaten
(1) Pipettenwechsler "Reihe 1"
(2) Pipettenwechsler "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
7.1 Pipettenwechsler Ausgabe 08/2011 DE
446
7.1.4.2 Lage der Pipettenwechsler für den C&P6CA-Kopf am CA3-Automaten
An den Stellplätzen 1, 3 und 4 können jeweils bis zu 2 Pipettenwechsler für den 6-Segment-
Collect&Place-CA-Kopf installiert werden (Pos. 1 und 2 in Abb. 7.1 - 21
). An Stellplatz 2 lässt sich
ein Pipettenwechsler installieren. Dies ergibt eine Gesamtkapazität von 7 Pipettenwechslern mit
42 Magazinen und insgesamt 252 Pipettengaragen.
7

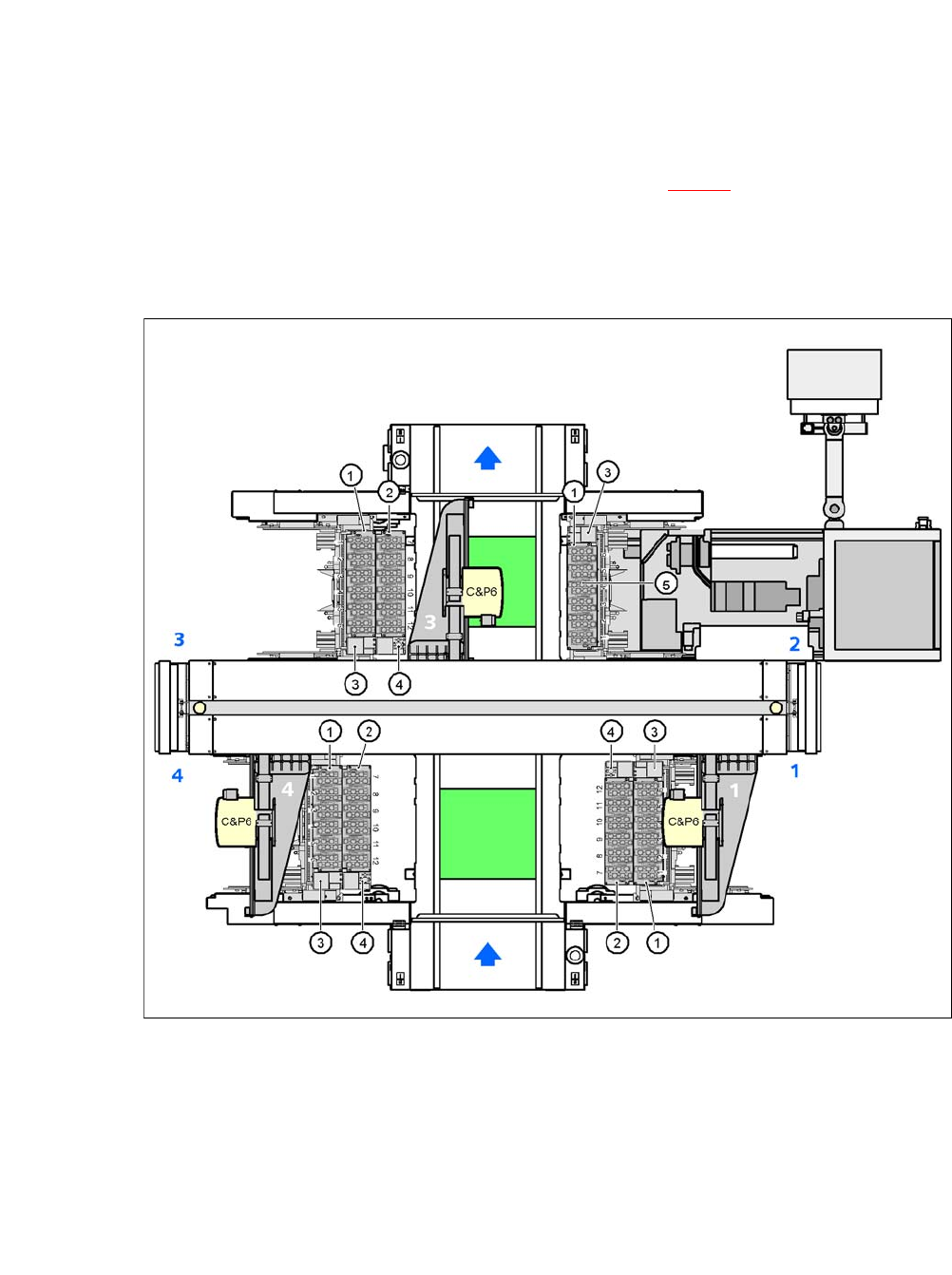

Abb. 7.1 - 21 Lage der Pipettenwechsler für den C&P6-Kopf am CA3-Automaten
(1) Pipettenwechsler "Reihe 1"
(2) Pipettenwechsler "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
Pipettenmagazin
