7.1.4.7 Magazin wechseln
Zum Entfernen des Magazins drücken Sie den Federhaken (Pos. 1) vom Magazin weg und
heben das Magazin aus dem Träger.
7

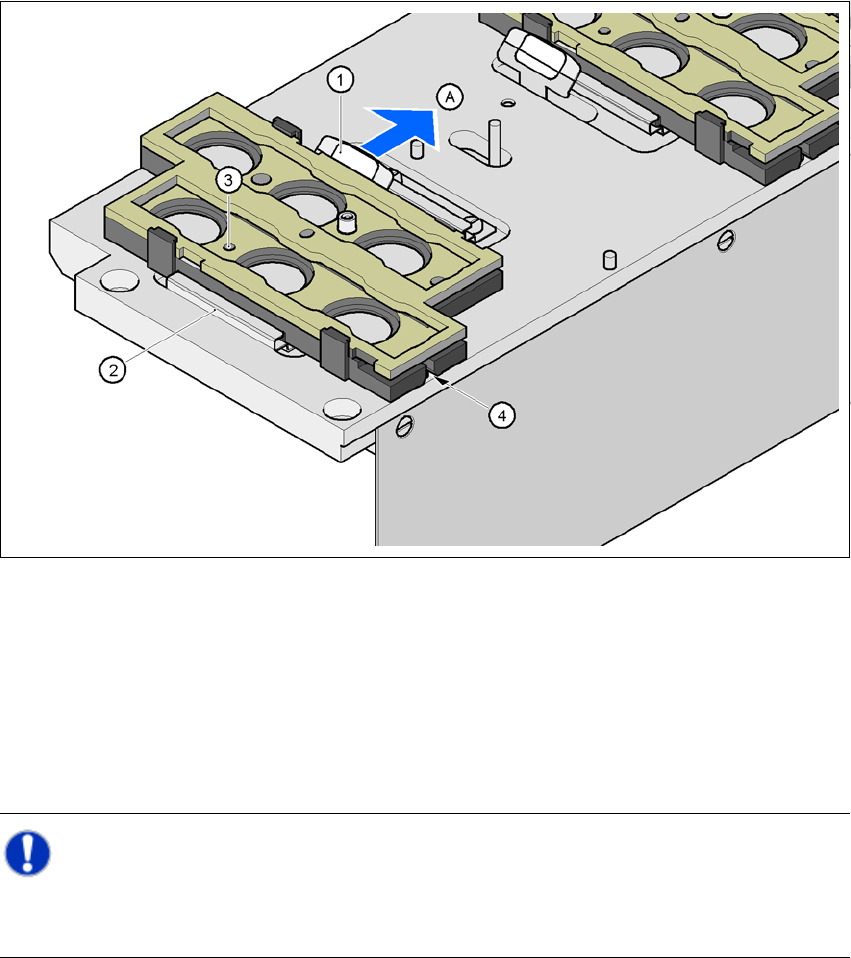

Abb. 7.1 - 24 Magazin wechseln
(1) Federhaken
(2) Halteklammer
(3) Zentrierbohrung
(4) Langloch
(A) Federhaken vom Magazin wegdrücken
HINWEIS
Das Magazin muss so eingesetzt werden, dass die Zentrierstifte in die Zentrierbohrung (Pos. 3)
und in das Langloch (Pos. 4) gleiten. 7
Setzen Sie zunächst das Magazin mit der Seite der Zentrierbohrung (Pos. 3) und dem Lang-
loch (Pos. 4) auf den Träger auf. Die beiden Noppen des Magazins müssen in die Halte-
klammer (Pos. 2) gleiten.
Drücken Sie den Federhaken vom Magazin weg.
7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
7.1 Pipettenwechsler Ausgabe 08/2011 DE
452
Drücken Sie das Magazin plan auf den Träger auf und lassen Sie den Federhaken los. Der
Federhaken muss einrasten.
7.1.4.8 Lageerkennung
Jedes Magazin des Pipettenwechslers hat eine Positionsmarke für die Lageerkennung.
7

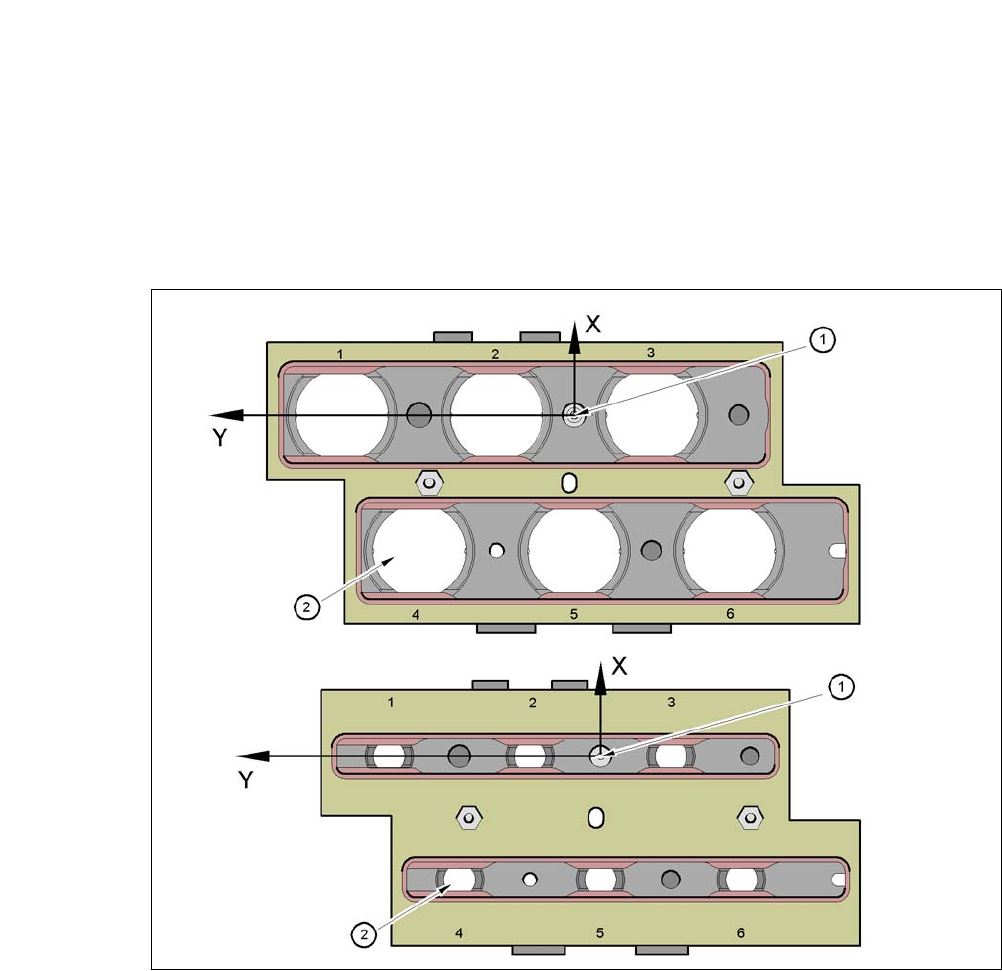

Abb. 7.1 - 25 Pipettenwechsler - Lageerkennung
(1) Positionsmarke
(2) Lage der Pipetten im Magazin zur Positionsmarke
Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen
Ausgabe 08/2011 DE 7.1 Pipettenwechsler
453
7.1.4.9 Pipettenwechsler "Reihe 2" für den 6-Segment-Collect&Place-CA-Kopf
[00119664-xx] Pipettenwechsler 2 HF/X/CA/D3, 6-Segment-Collect&Place-Kopf
Der Pipettenwechsler "Reihe 2" kann an folgenden Stellplätzen installiert werden:
CA4-Automat: Stellplätze 1, 2, 3 und 4 (siehe Abb. 7.1 - 20
, Seite 445)
CA3-Automat: Stellplätze 1, 3 und 4 (siehe Abb. 7.1 - 21
, Seite 446)
Das Nachrüstpaket enthält neben dem Pipettenwechsler einen Montagesatz.
7

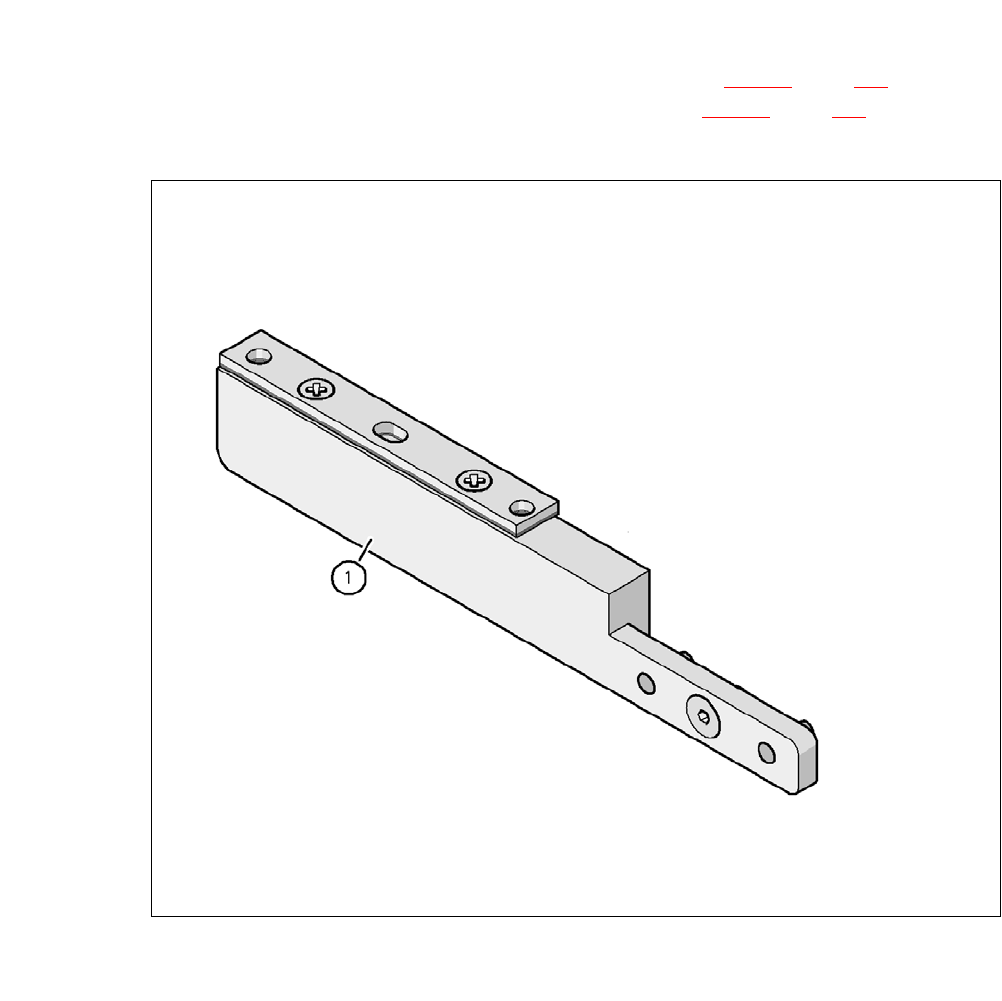

Abb. 7.1 - 26 Montagesatz für den Pipettenwechsler "Reihe 2"
(1) Montagesatz für den Pipettenwechsler "Reihe 2"
