Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen Ausgabe 08/2011 DE 7.4 BE-Kamera für den TwinHead, FC-Kamer a 459 7.4 BE-Kamera für den T winHead, FC-Kamera 7.4.1 BE-Kamera st ationä r P&P , T yp 25, 16 x …
7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
7.3 SIPLACE High-Force Head Ausgabe 08/2011 DE
458
7.3 SIPLACE High-Force Head
[00119734-xx]High-Force Head für X-Serie
Diese Artikelnummer gilt nur bei Neubestellung eines Bestückautomaten mit einem High-
Force Head anstelle eines Standard-TwinHead. 7
[00119753-xx] High-Force Head Upgrade Kit
Verwenden Sie diese Artikelnummer, wenn Sie einen Standard-TwinHead durch einen High-
Force Head ersetzen wollen. 7
7.3.1 Allgemeines
Der SIPLACE High-Force Head ist eine technologische Weiterentwicklung des Standard-
TwinHead. Er kann dasselbe Bauelementespektrum verarbeiten und bietet zusätzlich die Mög-
lichkeit, Aufsetzkräfte bis 30 N zu erreichen:
Ansonsten stimmen die technischen Daten von TwinHead und High-Force Head überein (siehe
Abschnitt 3.8.6.3
, Seite 203).
Für den SIPLACE High-Force Head lassen sich alle Pipetten und Greifer verwenden, die auch
beim Standard-TwinHead zum Einsatz kommen.
Programmierbare Aufsetzkraft 2,0 N bis 10 N ± 10 %
größer 10 N bis 30 N ± 15 %
Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen
Ausgabe 08/2011 DE 7.4 BE-Kamera für den TwinHead, FC-Kamera
459
7.4 BE-Kamera für den TwinHead, FC-Kamera
7.4.1 BE-Kamera stationär P&P, Typ 25, 16 x 16, digital (FC-Kamera)
[00119718-xx]BE-Kamera stationär 16x16 digital, Typ 25
7

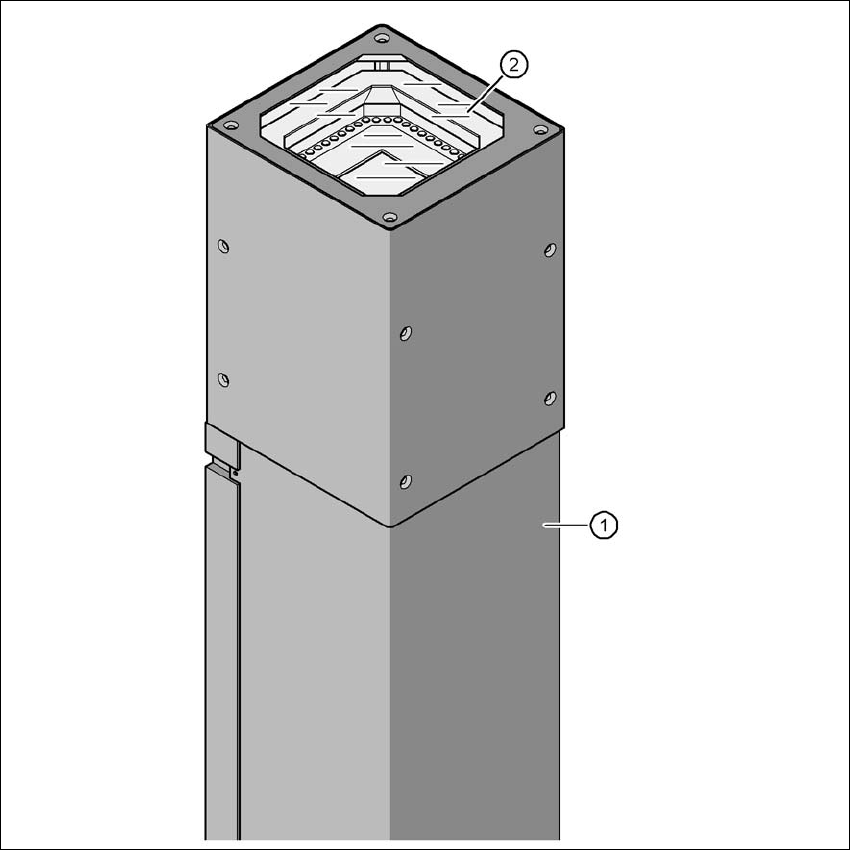

Abb. 7.4 - 1 BE-Kamera stationär, P&P, Typ 25, 16 x 16, digital (FC-Kamera)
(1) Kameragehäuse mit integrierter Kamera und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optikebenen
7
7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
7.4 BE-Kamera für den TwinHead, FC-Kamera Ausgabe 08/2011 DE
460
7.4.2 Technische Daten
7
7
7
7
7.4.3 Lage der stationären BE-Kameras
Die Lage der stationären BE-Kameras und die zugehörigen Konfigurationen sind in Abschnitt
3.13.1
, ab Seite 220 dargestellt.
7.4.4 Sicherheitshinweise für die BE-Kameras des TwinHead bei einem
Bestückkopfwechsel
WARNUNG 7
Bei einem Bestückkopfwechsel vom TwinHead zum Collect&Place-CA-Kopf müssen die BE-
Kameras (stationär P&P, Typ 33, 55 x 45, und Typ 25, 16 x 16) des TwinHead demontiert wer-
den, sonst kollidiert der Collect&Place-CA-Kopf mit den Kameragehäusen.
BE-Maße 0,2 mm x 0,2 mm bis 16 mm x 16 mm bei Einfachmessung des
Bauelements
BE-Spektrum 0402 bis SO, PLCC, QFP, Sockel, Stecker, BGA, Sonder-BE,
Bare Die, Flip-Chip, Shield
Min. Beinchenraster 0,25 mm
Min. Beinchenbreite 0,1 mm
Min. Ballraster 0,14 mm
Min. Balldurchmesser 0,08 mm
Gesichtsfeld 19,4 mm x 19,4 mm
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
