Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen Ausgabe 08/2011 DE 7.5 LP-Kamera Multicolor, Typ 24, digital 461 7.5 LP-Kamera Multicolor , T yp 24, digit al 7.5.1 Aufbau [001 19774-xx]LP-Kamera, X-Serie, Mult…
7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
7.4 BE-Kamera für den TwinHead, FC-Kamera Ausgabe 08/2011 DE
460
7.4.2 Technische Daten
7
7
7
7
7.4.3 Lage der stationären BE-Kameras
Die Lage der stationären BE-Kameras und die zugehörigen Konfigurationen sind in Abschnitt
3.13.1
, ab Seite 220 dargestellt.
7.4.4 Sicherheitshinweise für die BE-Kameras des TwinHead bei einem
Bestückkopfwechsel
WARNUNG 7
Bei einem Bestückkopfwechsel vom TwinHead zum Collect&Place-CA-Kopf müssen die BE-
Kameras (stationär P&P, Typ 33, 55 x 45, und Typ 25, 16 x 16) des TwinHead demontiert wer-
den, sonst kollidiert der Collect&Place-CA-Kopf mit den Kameragehäusen.
BE-Maße 0,2 mm x 0,2 mm bis 16 mm x 16 mm bei Einfachmessung des
Bauelements
BE-Spektrum 0402 bis SO, PLCC, QFP, Sockel, Stecker, BGA, Sonder-BE,
Bare Die, Flip-Chip, Shield
Min. Beinchenraster 0,25 mm
Min. Beinchenbreite 0,1 mm
Min. Ballraster 0,14 mm
Min. Balldurchmesser 0,08 mm
Gesichtsfeld 19,4 mm x 19,4 mm
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen
Ausgabe 08/2011 DE 7.5 LP-Kamera Multicolor, Typ 24, digital
461
7.5 LP-Kamera Multicolor, Typ 24, digital
7.5.1 Aufbau
[00119774-xx]LP-Kamera, X-Serie, Multicolor, Typ 24
7

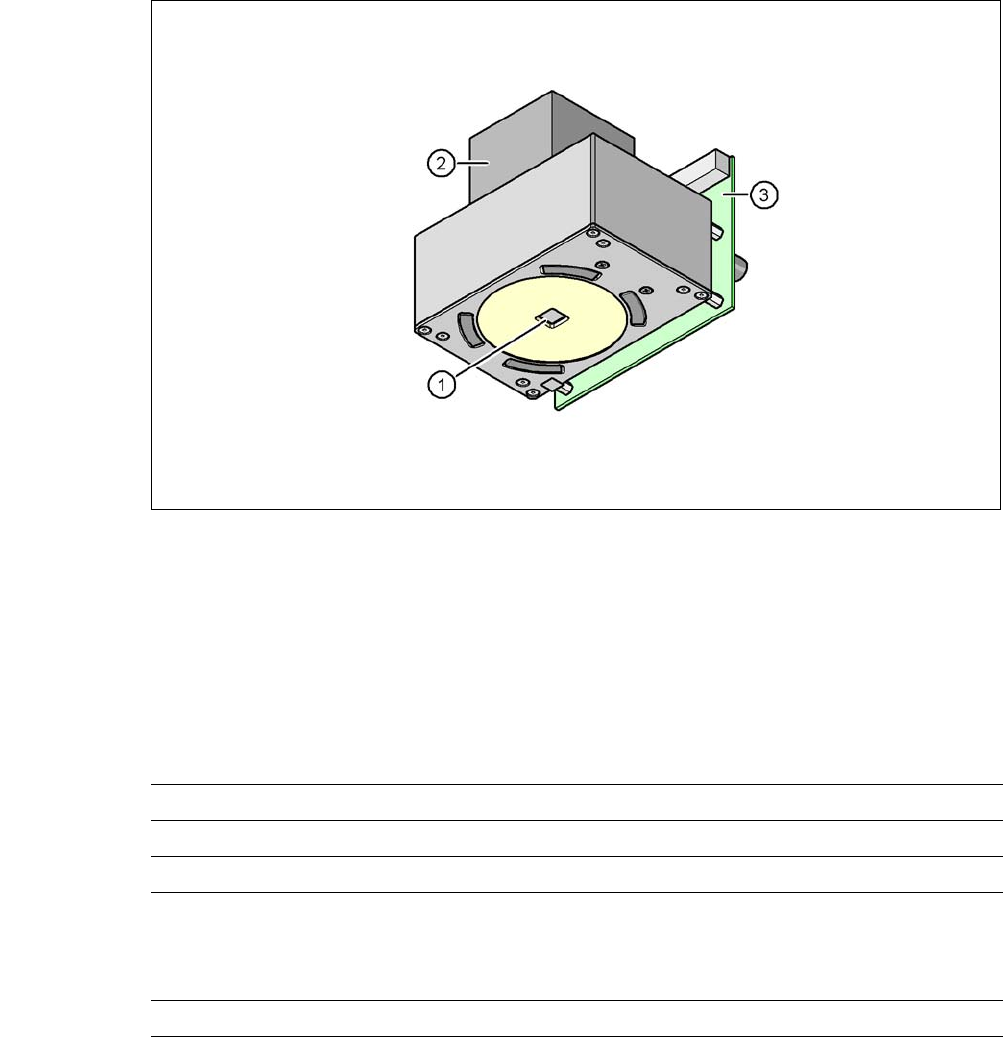

Abb. 7.5 - 1 LP-Kamera Multicolor, Typ 24, digital
(1) LP-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
7
7.5.2 Technische Daten
7
Gesichtsfeld 5,7 mm x 5,7 mm
Abstand der Fokusebene 28 mm
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
Passmarkengröße 0,3 mm bis 2,5 mm Kantenlänge bei einer LP-Transporttoleranz
von ± 1,0 mm
bis 3,0 mm Kantenlänge bei einer LP-Transporttoleranz von
< 1,0 mm
Schlechtmarkengröße 0,3 mm bis 3,0 mm Kantenlänge
7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
7.5 LP-Kamera Multicolor, Typ 24, digital Ausgabe 08/2011 DE
462
7.5.3 Beleuchtungsarten
An der Multicolor-LP-Kamera können folgende Beleuchtungsarten gewählt werden:
– Weiße Beleuchtung
Diese Beleuchtungsart wird für Standard-Leiterplatten mit verzinnten Marken verwendet.
– Schräglicht blau
Damit kann bei blanken Passmarken auf hellem Basismaterial wie Keramik oder CEM in den
meisten Fällen eine deutliche Verbesserung des Kontrastes erzielt werden. Auch durch Löt-
stopplack überdeckte Passmarken lassen sich auf hellem Untergrund besser erkennen.
– Infrarot-Beleuchtung
Der Einsatz dieser Beleuchtungsart ist insbesondere sinnvoll für Marken, die mit Lötstopplack
abgedeckt sind oder für Marken auf Flex-Material. Bei Silber/Platin-Marken auf Keramik lässt
sich eventuell eine Verbesserung der Erkennung erzielen, was vorab durch eine Probe-
zentrierung/-bestückung festgestellt werden sollte.
7.5.4 Passmarken- und Inkpunkt-Kriterien
Passmarken- und Inkpunkt-Kriterien finden Sie in den Abschnitten 3.13.6.3 und 3.13.6.4, Seite
228
beschrieben.
