Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen

Ausgabe 08/2011 DE 7.6 Leiterplatten-Barcodeleser

465

7.6.3 Technische Daten - Cognex DataMan

Codearten

1D-Codearten UPC/EAN/JAN, Codabar,

Interleaved 2 von 5, Code 39, Code 128 und

Code 93

2D-Codearten Data Matrix ECC 0, 50, 80, 100, 140, und

200 QR-Code und microQR-Code


Sensor 1/3-Zoll CMOS mit Global Shutter

(Auflösung 752 x 480)

Bildaufnahme Max. 60 fps

Linsentyp Einstellbare Linse, 3 Positionen mit (6,2 mm;

F:5-Blende), 40 mm, 65 mm und 105 mm Arbeitsab-

stand

E/A

Trigger Schneller Trigger-Eingang, manuelle Trigger-Taste

Trigger-Spannung -25 V DC bis +25 V DC

Trigger-Strom 7,7 mA bei 24 VDC

3,7 mA bei 12 VDC

1,33 mA bei 5 VDC

Trigger-Verzögerung 1 ms (max)

Diskrete Eingänge 2 optoisoliert (einer wird als Trigger verwendet)

Diskrete Ausgänge 2 optoisoliert

Status-LEDs 2 Status-LEDs (Lese-LED und Kommunikations-

LED)

Piepser Programmierbare Funktionen

Beleuchtung

Beleuchtungsarten Integrierte Hellfeldbeleuchtung mit Belichtungs-

steuerung

Kommunikation

Seriell RS-232E

USB Unterstützt USB 2.0 (12 Mbit/s)

Stromversorgung

Leistungsaufnahme 500 mA bei 5 VDC max. (Peak), Durchschn.: 300 mA

bei 5 VDC

Betriebsspannung 5 V DC bis 24 V DC

7 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie

7.6 Leiterplatten-Barcodeleser Ausgabe 08/2011 DE

466

Mechanik

Material Aluminiumgehäuse

Montage 2 Montagebohrungen M3 x 3,5

Abmessungen 55 mm x 42 mm x 22 mm

(2,17 Zoll x 1,65 Zoll x 0,87 Zoll)

Gewicht 125 g ( 0,28 lb)

Umgebungsbedingungen

Betriebstemperatur 0 ºC bis 40 ºC (32 ºF bis 104 ºF)

Luftfeuchtigkeit (Betrieb) 95 % (nicht kondensierend)

Lagertemperatur -10 ºC bis 60 ºC (-14 ºF bis140 ºF)

Luftfeuchtigkeit (Lagerung) 95 % (nicht kondensierend)

Schutzklasse IP-65

Vibration EN61373, einschließlich IEC 60068-2-6,60068-2-64

6.4 und 60068-2-27

Zertifizierungen

Zulassungen CE, UL, FCC, CTICK, VCCI, IC

Betriebsanleitung SIPLACE CA-Serie 7 Stationserweiterungen

Ausgabe 08/2011 DE 7.7 LP-Ausrichtung

467

7.7 LP-Ausrichtung

[00119677-xx] LP-Ausrichtung Einfachtransport, SIPLACE HF/X/CA/D3

[00119678-xx] LP-Ausrichtung Doppeltransport, SIPLACE HF/X/CA/D3

7.7.1 Allgemeines

Leiterplatten, die verarbeitet werden sollen, besitzen zuweilen ein Längen-/Breitenverhältnis von

1:2 oder ungünstiger. Das bedeutet, dass die kürzere Seite der LP in LP-Transportrichtung zeigt.

Während des Transports können sich solche Leiterplatten etwas verdrehen, so dass die Passmar-

ken nicht mehr im Suchfenster der LP-Kamera liegen. Die Option "LP-Ausrichtung" sorgt dann da-

für, dass diese Leiterplatten wieder exakt an der Stoppposition ausgerichtet werden.

Werden Leiterplatten mit Aussparungen in Transportrichtung verarbeitet, kann dies bei Auto-

maten mit mechanischem Stopper (HS-50, S-25 HM, F5 HM) und bei Automaten, die diese Posi-

tion mit Laserlichtschranke überwachen (X-, CA-, HF-Serie, HS-60, S-27 HM) zu

unterschiedlichen Bearbeitungspositionen führen. Mit der Option "LP-Ausrichtung" wird sicherge-

stellt, dass die Leiterplatten bei allen LP-Transporten an derselben Position gestoppt werden. Die

Option "LP-Ausrichtung" gibt es für den Einzel- und den Doppeltransport.

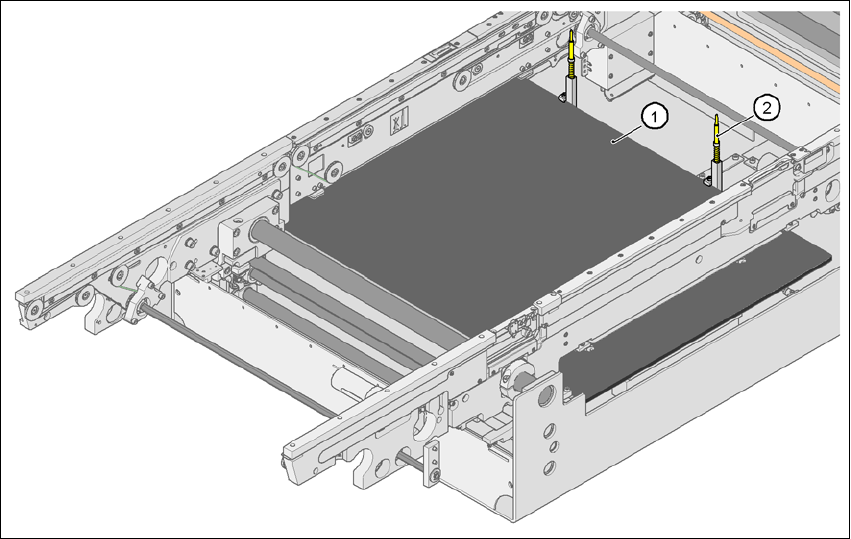

Abb. 7.7 - 1 LP-Ausrichtung

(1) Hubtisch

(2) LP-Anschlag
