2.2.3.2 Warnschild W205 an der Gurtabfallrutsche (X/CA-Serie)
2
Abb. 2.2 - 5 Warnschild W205 an der Gurtabfallrutsche (BE-Wagen-Einzug X/CA-Serie)
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ausgabe 08/2011 DE 2.2 Warnschilder am Bestückautomaten
49
2.2.4 Warnschild W206 und W1 an der Stromversorgung
2
Pos. W206 in Abb. 2.2 - 6 [03009345-01] (Anzahl pro Automat: 1) und Pos. W1
Abb. 2.2 - 6 Warnschild W206 an der Servicesteckdose X102 und W1 am Hauptschalter Q1
Pos. W206 [03009345-01]
Pos. W1, Warnschild am Hauptschalter Q1
GEFÄHRLICHE SPANNUNGEN!
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Haupt-
schalter unter Netzspannung.
Vor Servicearbeiten Maschine vom Netz trennen
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.2 Warnschilder am Bestückautomaten Ausgabe 08/2011 DE
50
2.2.5 Warnschild W und Hinweisschild H an der Stromversorgung

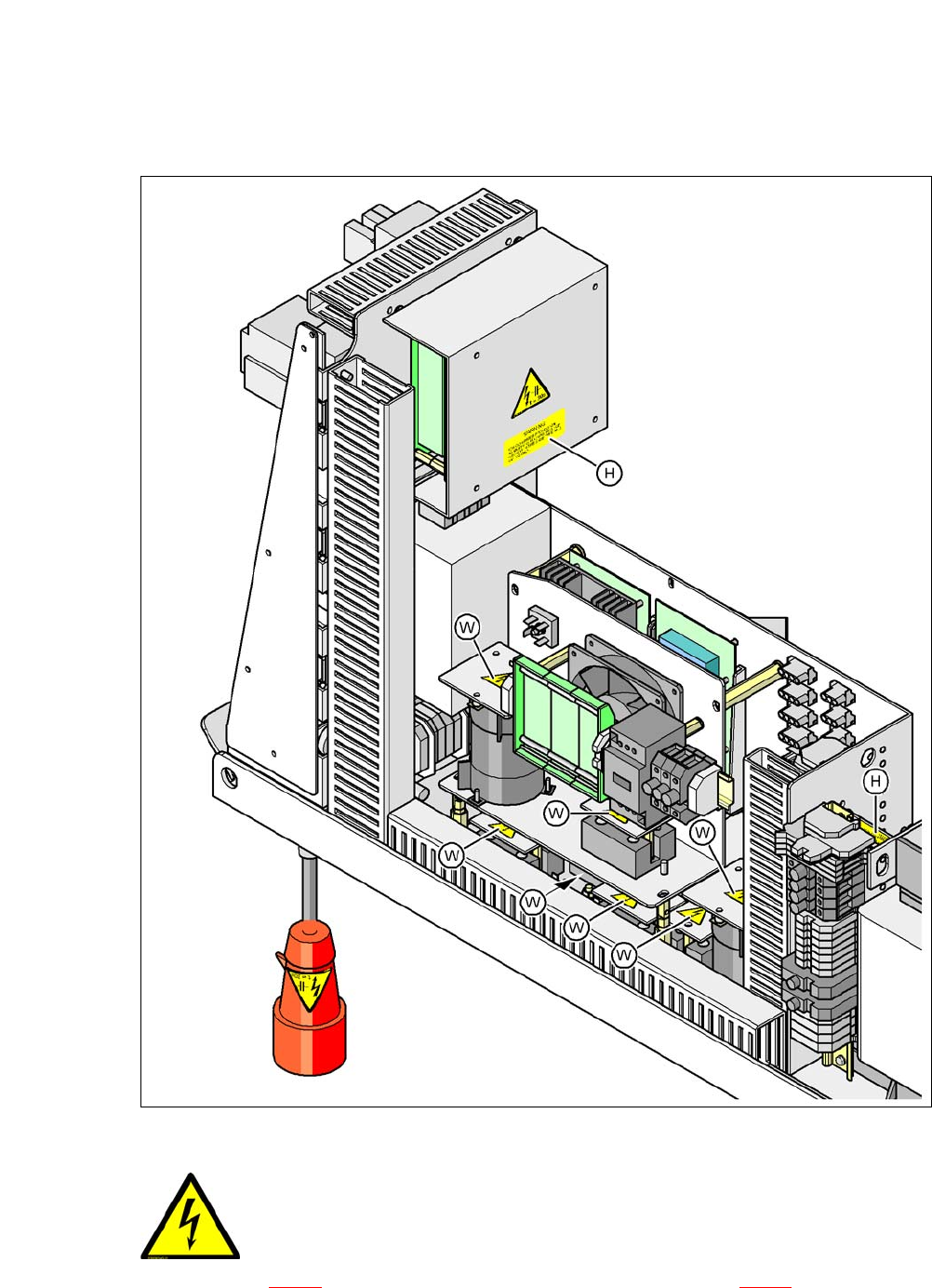

Abb. 2.2 - 7 Warnschild W und Hinweisschild H an der Stromversorgung
2
Pos. W in Abb. 2.2 - 7 (Anzahl pro Stromversorgung: 8) siehe auch Abb. 2.2 - 8
