Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit Ausgabe 08/2011 DE 2.2 Warnschilder am Bestückautomaten 53 2.2.7.2 W arnschild W20 7 an der Einschalt stro mbegrenzung der Stromv ersorgung 2 Abb. 2.2 - 10 Warnschi…
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.2 Warnschilder am Bestückautomaten Ausgabe 08/2011 DE
52
2.2.7 Warnschild W207
2
Pos. W207 in den Abb. 2.2 - 9 und 2.2 - 10 [03009346-01]
(Anzahl pro Automat: 3 für die CA4)
2.2.7.1 Warnschild W207 am Achseinschub
2

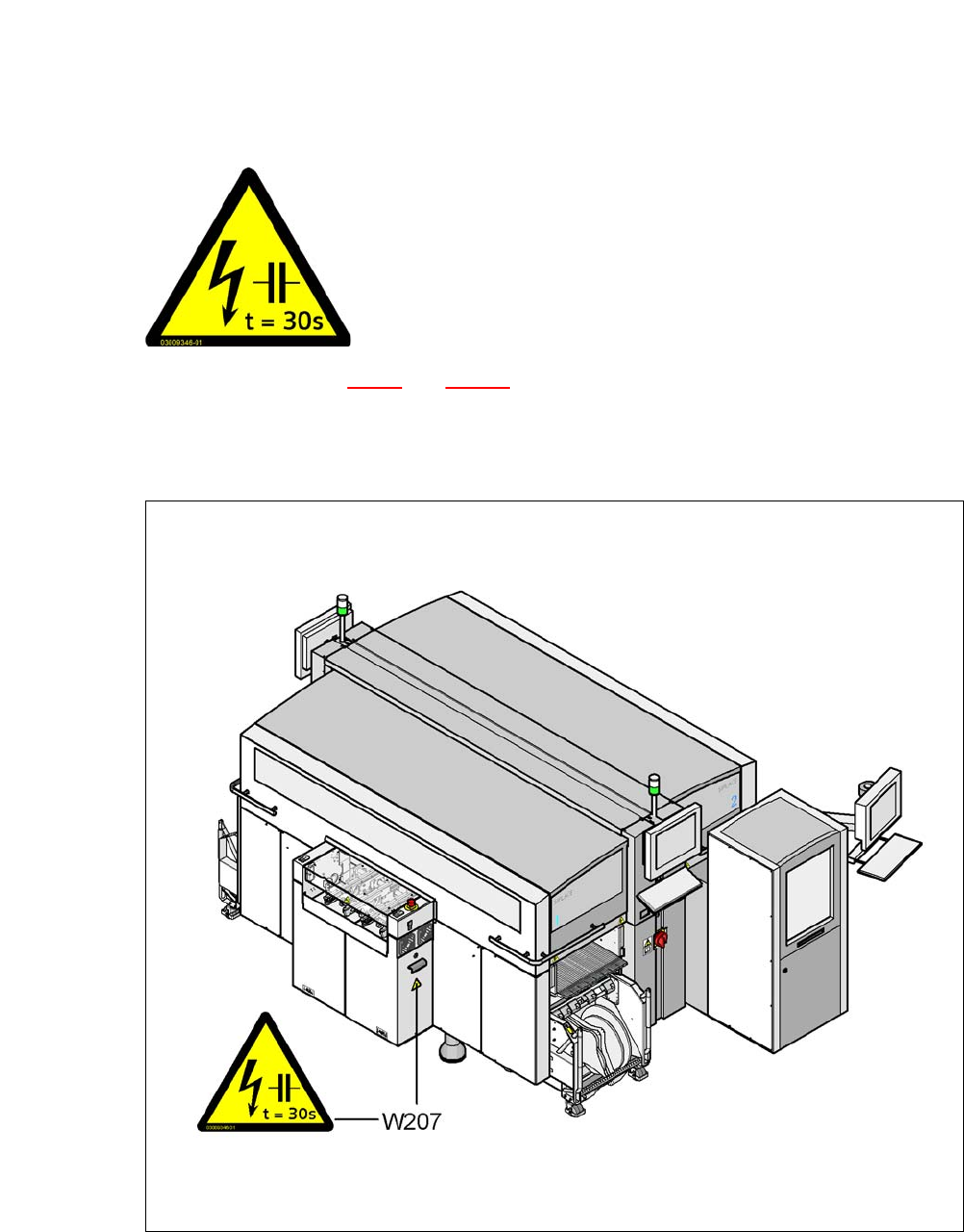

Abb. 2.2 - 9 Warnschild W207 auf der Makrolonscheibe des Achseinschubs
Pos. W207 [03009346-01]
2
2
NETZSPANNUNG!
Hauptschalter ausschalten und 30 Sekunden abwarten, bis sich
die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ausgabe 08/2011 DE 2.2 Warnschilder am Bestückautomaten
53
2.2.7.2 Warnschild W207 an der Einschaltstrombegrenzung der Stromversorgung
2
Abb. 2.2 - 10 Warnschild W207 an der Einschaltstrombegrenzung der Stromversorgung
Pos. W207 [03009346-01]
LP1 Platine, Einschaltstrombegrenzung - Transformator
LP2 Platine, Einschaltstrombegrenzung - Servo
LP2
LP1
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.2 Warnschilder am Bestückautomaten Ausgabe 08/2011 DE
54
2.2.8 Warnschild W208 "Laserklasse 2" am LP-Transport
2
Pos. W208 "Laserklasse 2" am LP-Transport in Abb. 2.2 - 11 [03009347-01]
(Anzahl pro Automat: 4 für den Doppeltransport, 2 für den Einfachtransport)
2
2
2
Abb. 2.2 - 11 Warnschild W208 "Laserklasse 2" am LP-Transport
Pos. W208 [03009347-01]
2
2
LASERSTRAHLUNG!
Nicht in den Strahl blicken
Laserklasse 2
