2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.3 Warnschilder am SWS Ausgabe 08/2011 DE
62
2.3.4 Warnhinweis auf der Flip-Unit und der Die-Attach-Unit
2

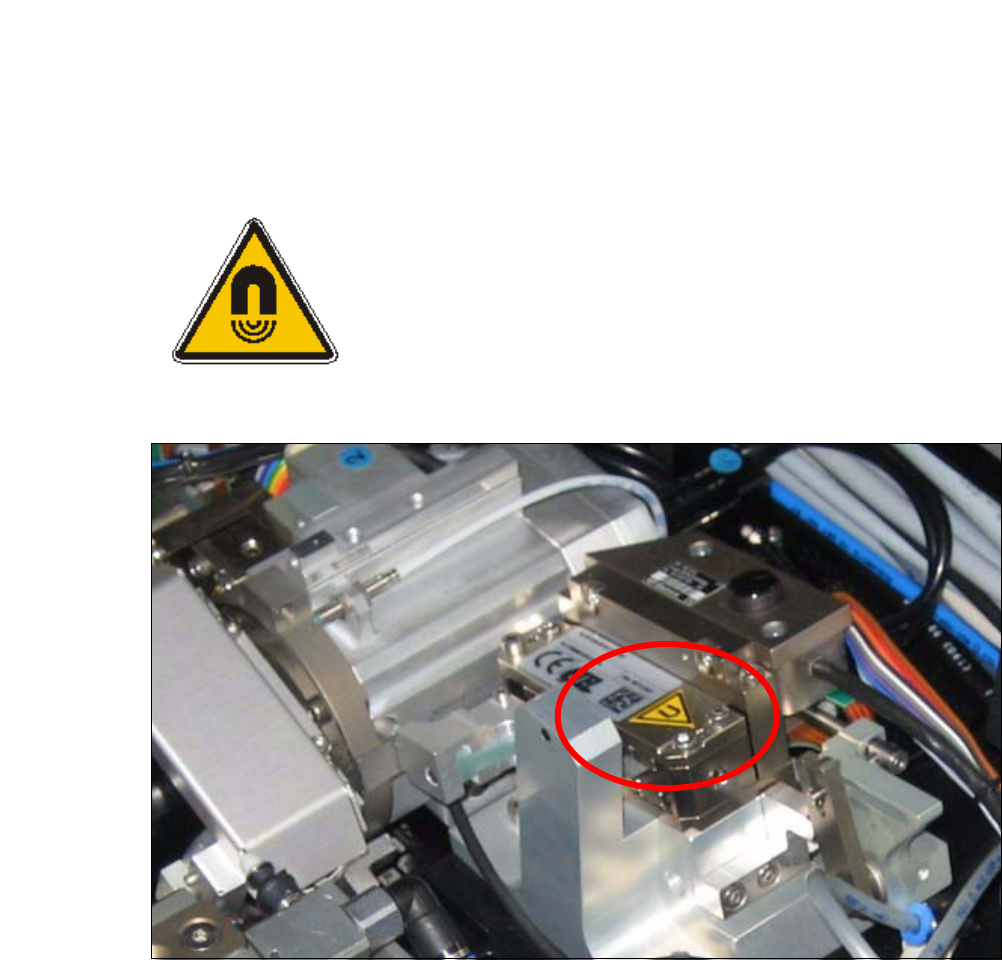

Abb. 2.3 - 7 W13 (Anzahl an der Die-Attach-Unit: 1, Anzahl an der Flip-Unit: 1)
Abb. 2.3 - 8 Warnschild an der Die-Attach-Unit
2
2
2
Warnung vor magnetischem Feld
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ausgabe 08/2011 DE 2.3 Warnschilder am SWS
63
2.3.5 Warnschild W209 am NOT-HALT-Taster
2

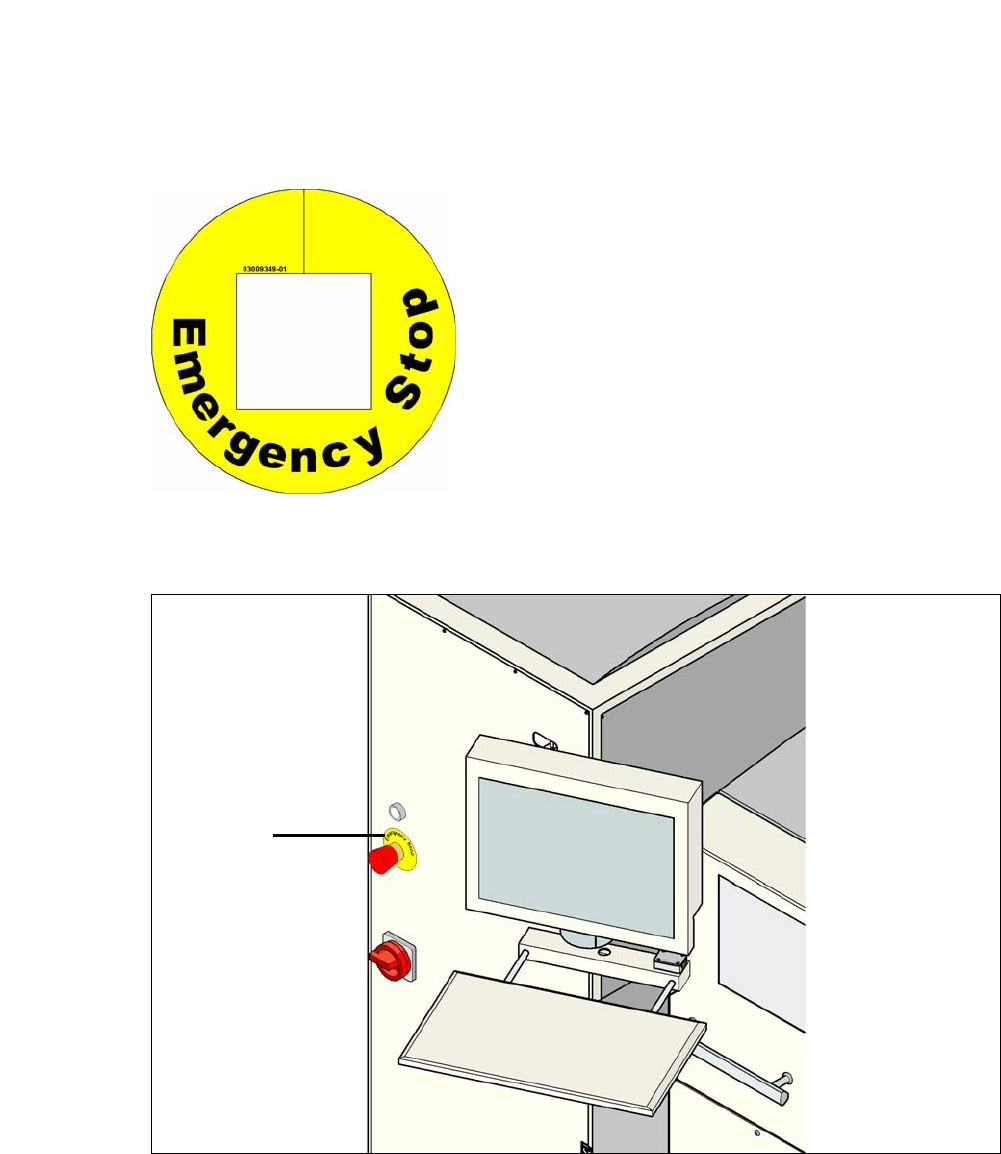

Abb. 2.3 - 9 W209 [03009349-01] (Anzahl pro SWS: 1)
2
2
Abb. 2.3 - 10 Warnschild W209 am NOT-HALT-Taster
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Für die Länder Australien, Kanada, Mexiko und
USA wird statt des gelben Rings an den NOT-
HALT-Tastern das Warnschild W209 auf den
Anbausatz geklebt.
W209
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.4 Laserklassifizierung Ausgabe 08/2011 DE
64
2.4 Laserklassifizierung
2.4.1 Laserklasse 1
2.4.1.1 Klassifizierung der Gesamtmaschine
2
HINWEIS: 2
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2.4.1.2 Klassifizierung der Kamerasysteme
2
2.4.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
2
Alle eingebauten Kamerasysteme und die betriebsbereite Ge-
samtmaschine sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1:2001 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1 zugeordnet:
– LP-Kamera Multicolor, Typ 24, digital
– BE-Kameras für den SIPLACE TwinHead
BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
BE-Kamera stationär P&P, Typ 25, 16 x 16, digital
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
– BE-Kamera C&P, Typ 23, 6 x 6 am 20-Segment-Collect&Place-CA-Kopf
– BE-Kamera C&P, Typ 41, 6 x 6 am 20-Segment-Collect&Place-CA-Kopf
– BE-Kamera C&P, Typ 29, 27 x 27 am 12-Segment-Collect&Place-CA-Kopf
– BE-Kamera C&P, Typ 29, 27 x 27 am 6-Segment-Collect&Place-CA-Kopf
