Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ausgabe 08/2011 DE 2.6 Sicherheitshinweise zum Betrieb des Bestückautomaten
73
2.6.7 Sicherheitshinweise zum Bewegen des BE-Wagens
WARNUNG
Zur Vermeidung von Unfällen halten Sie sich unbedingt an nachstehende Regeln, wenn Sie den
BE-Wagen bewegen.
Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren
wollen.
Beachten Sie, dass ein mit Zuführmodulen voll bestückter BE-Wagen ab ca. 20° Neigung
seitlich oder nach vorne kippen kann.
Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-
sentlich geringere Neigung hat.
Achten Sie darauf, nicht mit Hindernissen zu kollidieren. Bei entsprechender Geschwindigkeit
könnte der Wagen nach vorne kippen.
2.6.8 Sicherheitshinweise zum Leeren des Gurtabfallbehälters
2

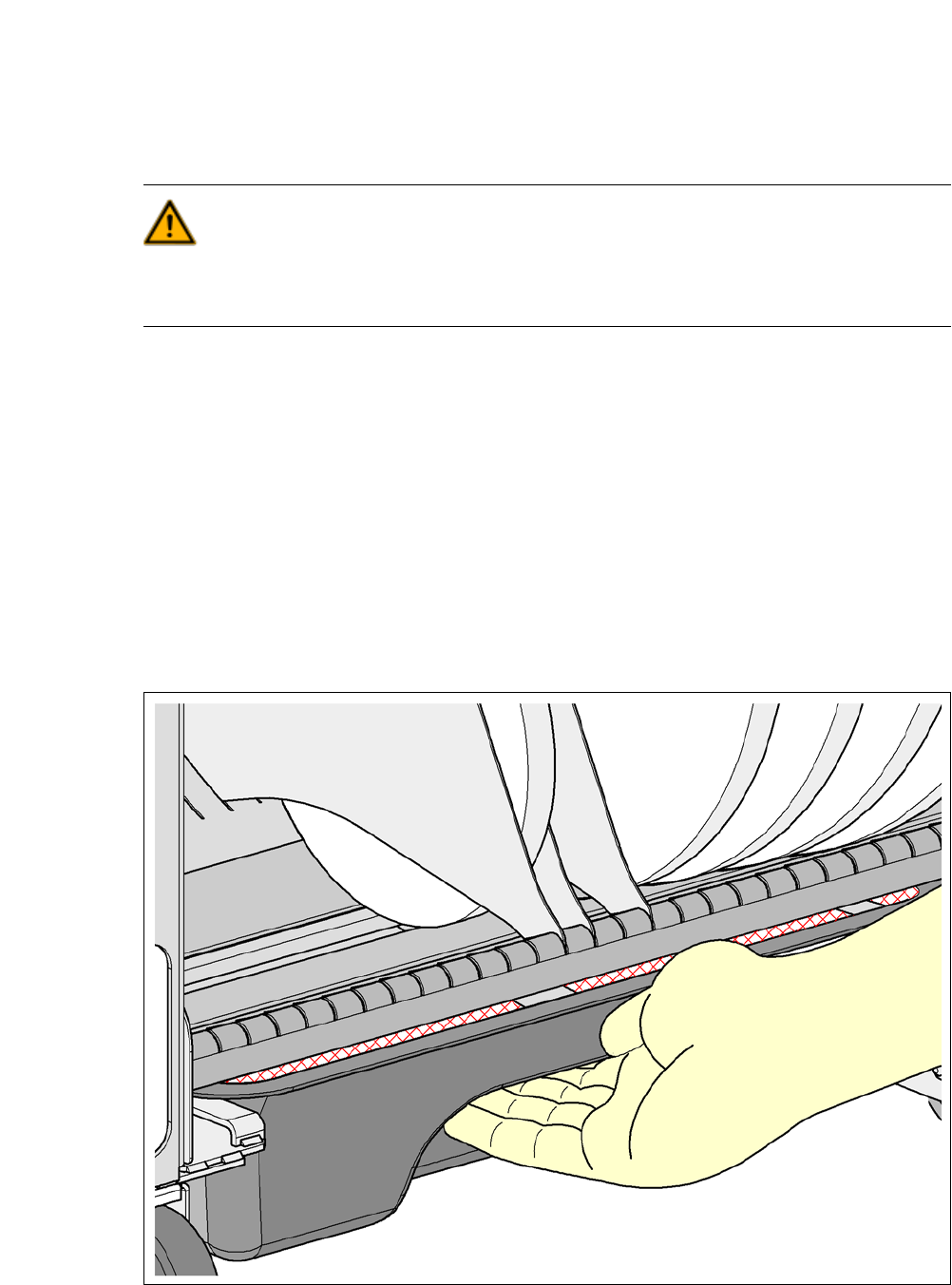

Abb. 2.6 - 6 Sicherheitshinweise zum Leeren des Gurtabfallbehälters
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.6 Sicherheitshinweise zum Betrieb des Bestückautomaten Ausgabe 08/2011 DE
74
Der Gurtabfallbehälter muss zum Leeren aus dem BE-Wagen herausgezogen werden. Dabei be-
steht die Gefahr, dass man sich den Daumen einklemmt.
Zur Vermeidung dieses Risikos fassen Sie den Gurtabfallbehälter mit den Fingern an der Un-
terseite der Griffschale und legen den Daumen auf die Griffschale.
Bringen Sie Ihren Daumen keinesfalls in den Spalt zwischen Gurtcontainer und Gurtabfallbe-
hälter, da der Daumen sonst eingeklemmt wird.
2.6.9 Kollisionsgefahr des Abwurfbehälters mit dem BE-Sensor des C&P20 CA-
Bestückkopfes
Wird der BE- bzw. Pipettenabwurfbehälter nicht korrekt eingesetzt, kann es zur Kollision zwischen
dem BE-Sensor des C&P20 CA-Kopfes und dem Abwurfbehälter kommen. Zur Vermeidung
dieses Risikos wurde für den Einsatz an Stellplätzen ohne SWS ein Abwurfbehälter mit neuem
Design entworfen, der beim Einsetzen sicher in die vorgegebene Position gleitet. Zudem wurde
die Höhe des Abwurfbehälters reduziert, um auch bei nicht korrekt eingesetztem Behälter ein Kol-
lisionsrisiko weitestgehend auszuschließen.
Zur Unterscheidung wurden die neuen Abwurfbehälter mit der Artikelnummer 03003719-06 ver-
sehen. Sie können ab sofort unter dieser Artikelnummer bestellt werden.
2

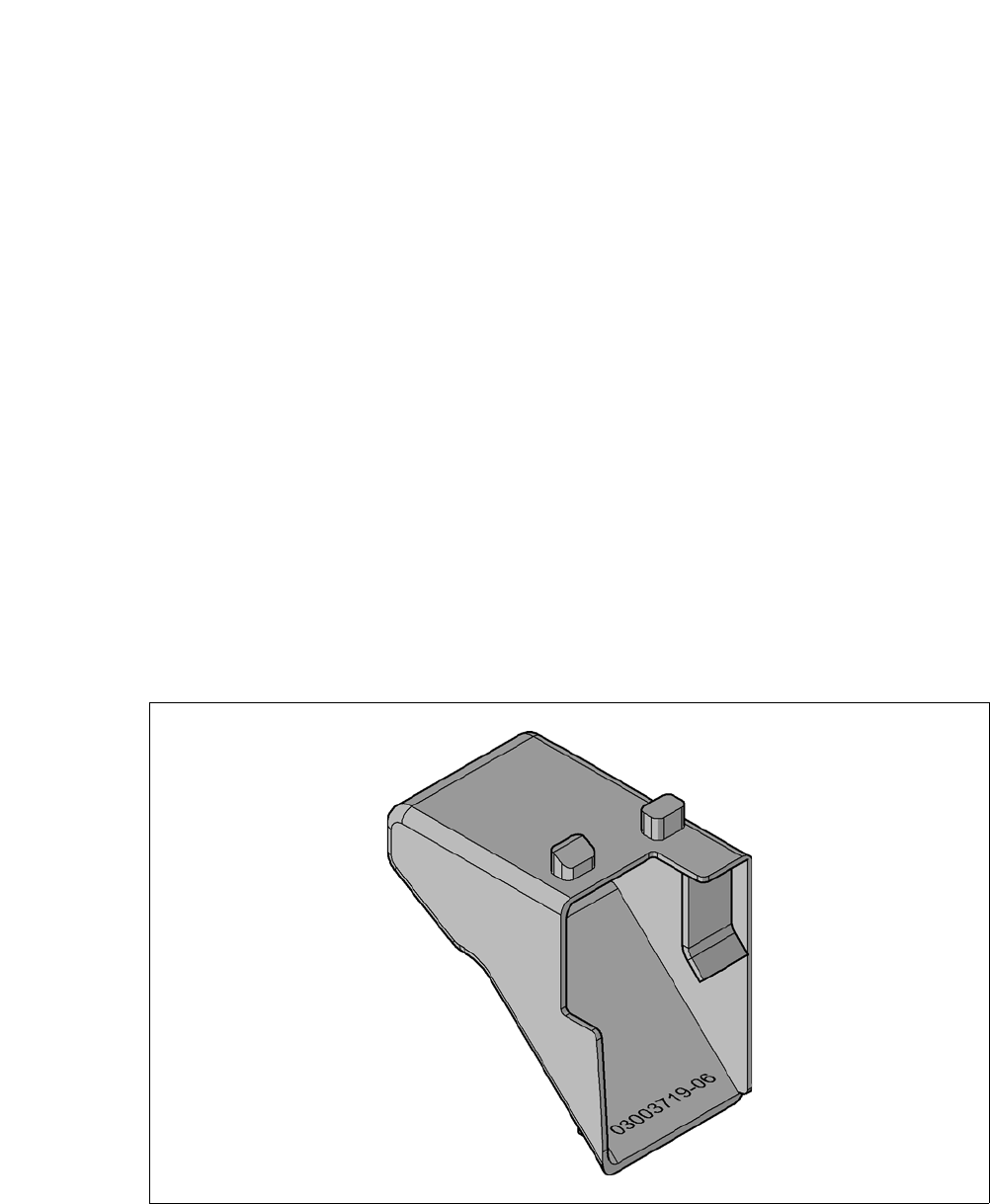

Abb. 2.6 - 7 Neuer Abwurfbehälter
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ausgabe 08/2011 DE 2.6 Sicherheitshinweise zum Betrieb des Bestückautomaten
75
HINWEIS 2
Tauschen Sie alle bislang verwendeten Gurtabfallbehälter der CA-Serien-Automaten gegen
diese neuen Abwurfbehälter aus.
Sorgen Sie dafür, dass bis dahin die bislang verwendeten Abwurfbehälter sorgfältig einge-
setzt werden.
An CA-Serien-Automaten dürfen nur noch die neuen Abwurfbehälter mit der [03003719-06]
verwendet werden.
Die alten Abwurfbehälter können Sie beispielsweise für Automaten der HF-Serie verwenden,
da dort keine C&P20 CA-Köpfe gerüstet sind .
2.6.10 Hinweis zur EGB-Sicherheit der Automaten
Verwenden Sie ausschließlich Pipetten, die als leitfähig gekennzeichnet sind. Nur so erfüllen Sie
die Voraussetzungen für die EGB-Sicherheit der Automaten.
