- 23 - 12. COVER COMPONENTS (3) カバー関係（３） 21 33 37 37 35 34 65 52 60 52 32 66 68 68 68 20 20 20 22 70 49 58 59 45 44 62 31 62 31 62 31 62 54 31 17 18 30 30 22 70 14 13 38 41 12 15 16 11 12 16 15 16 40 43 1 1 13 14 30 20 2…
- 22 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-72469 COVER_SU_U_L
カバーＳＵ＿Ｕ＿Ｌ
1
2 401-04662 COVER_SM_A1
カバーＳＭ＿Ａ１
2
3 401-04663 COVER_SM_A2
カバーＳＭ＿Ａ２
2
4 SL-6061292-TN SCREW
座金付き六角穴ボルト
16
5 400-92371 STOPPER_SUPPORT_C
ストッパサポート Ｃ
4
6 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
8
7 401-22974 COVER_SM_B
カバーＳＭ＿Ｂ
2
8 SL-6061292-TN SCREW
座金付き六角穴ボルト
12
9 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
8
10 NM-3040510-SL FLANGE NUT
フランジ付きナット
8
11 400-63494 COVER_SU_U
カバーＳＵ＿Ｕ
1
12 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
13 400-63495 COVER_SU_S
カバーＳＵ＿Ｓ
2
14 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
15 NM-3060810-SF NUT M6
フランジ付きナット
16
16 400-00749 CABLE CLAMP RUBBER Y
ケーブルクランプゴム Ｙ
4
17 401-04645 TOP_COVER_FX3RXL
トップカバー ＦＸ ３ ＲＸＬ
2
18 SL-6061292-TN SCREW
座金付き六角穴ボルト
12
19 SM-0051001-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝１０
4
20 400-49671 COVER CUSHION
カバークッション
4
21 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
22
#01
401-04656 COVER_SM_C_XL
カバーＳＭ＿Ｃ＿ＸＬ
2
23 400-47161 SAFETY_SWITCH_BRACKET_B
セーフティスイッチブラケット Ｂ
2
24 400-63515 SAFETY_SWITCH_BRACKET_C
セーフティスイッチブラケット Ｃ
2
25 NM-6040001-SC NUT M4
六角ナット Ｍ ４
8
26 400-02254 COVER OPEN SWITCH CABLE ASM
カバーオープン ＳＷ
4
27 SL-6042042-TN SCREW
座金付き六角穴ボルト
8
28 NM-3040520-SF FLANGE NUT M4
フランジナット
8
29 HM-0010100-10 FILTER
フィルター
8
30 SL-4034091-SC SCREW M3X40
座金付きねじ
32
31 HX-0029400-00 FIXED BASE
固定ベース
44
32 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
44
33 400-47168 CABLE_CLAMP_A
ケーブルクランプ Ａ
4
34 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
35 400-63504 CABLE_CLAMP_SIDE
ケーブルクランプサイド
2
36 400-46586 REPEATER BRACKET
リピータブラケット
2
37 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
8
38 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
39 HX-0029400-00 FIXED BASE
固定ベース
4
40 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
41 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
1
42 SL-6041092-TN SCREW
座金付き六角穴ボルト
3
43 HX-0032600-0M DOME PLUG
ドーム プラグ
1
44 400-47157 COVER_SMC
カバー ＳＭＣ
2
45 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
46 401-05877 WATCH YOUR HANDS LABEL (100)
可動部注意ラベル （１００）
2
47 400-47163 CB_ANGLE_SIDE
ＣＢ アングルサイド
2
48 400-47166 CABLE_CLAMP_YU
ケーブルクランプ ＹＵ
2
49 400-47167 CB_BRACKET_Y
ＣＢ ブラケット Ｙ
2
50 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
12
51 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
52 400-00749 CABLE CLAMP RUBBER Y
ケーブルクランプゴム Ｙ
16
53 401-04644 TOP_COVER_FX3RL
トップカバー ＦＸ ３ ＲＬ
4
54
#01
HX-0009600-0A BUSH
エッジングブッシュ
1.9
55 SL-6040892-TN BOLT
座金付き六角穴ボルト
16
56 400-63501 TOP_COVER_M
トップカバー Ｍ
4
57 SL-6040642-TN BOLT
座金付き六角穴ボルト
8
58 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
59 HX-0009600-0A GROMMET
エッジングブッシュ
1.3
60
#01
400-92167 SAFETY_SWICH_BRACKET_C_XL
セーフティースイッチブラケットＣ＿ＸＬ
2
61
#01
400-47168 CABLE_CLAMP_A
ケーブルクランプ Ａ
6
62
#01
401-04655 COVER_SM_B_XL
カバーＳＭ＿Ｂ＿ＸＬ
2
63
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
12
64
#01
400-92166 SAFETY_SWICH_BRACKET_B_XL
セーフティースイッチブラケットＢ＿ＸＬ
2
65
#01
400-92077 COVER_SU_U_L_XL
カバーＳＵ＿Ｕ＿Ｌ＿ＸＬ
1
66
#01
400-92078 COVER_SU_U_R_XL
カバーＳＵ＿Ｕ＿Ｒ＿ＸＬ
1
67 400-92372 COVER_SU_SUPPORT_L
カバーＳＵサポートＬ
2
68
#01
HX-0066900-0A GROMMET
グロメット
0.16
69 400-92373 COVER_SU_SUPPORT_R
カバーＳＵサポートＲ
2
70 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
71
#01
400-92160 COVER_SU_S_XL
カバーＳＵ＿Ｓ＿ＸＬ
2
72 400-92953 COVER_SU_A1
カバーＳＵ＿Ａ１
2
73 400-92954 COVER_SU_A2
カバーＳＵ＿Ａ２
2
74 400-47151 TOP COVER
トップカバー
2
75 400-48055 MINI PATLITE ASM
ミニパトライト組
4
- 23 -

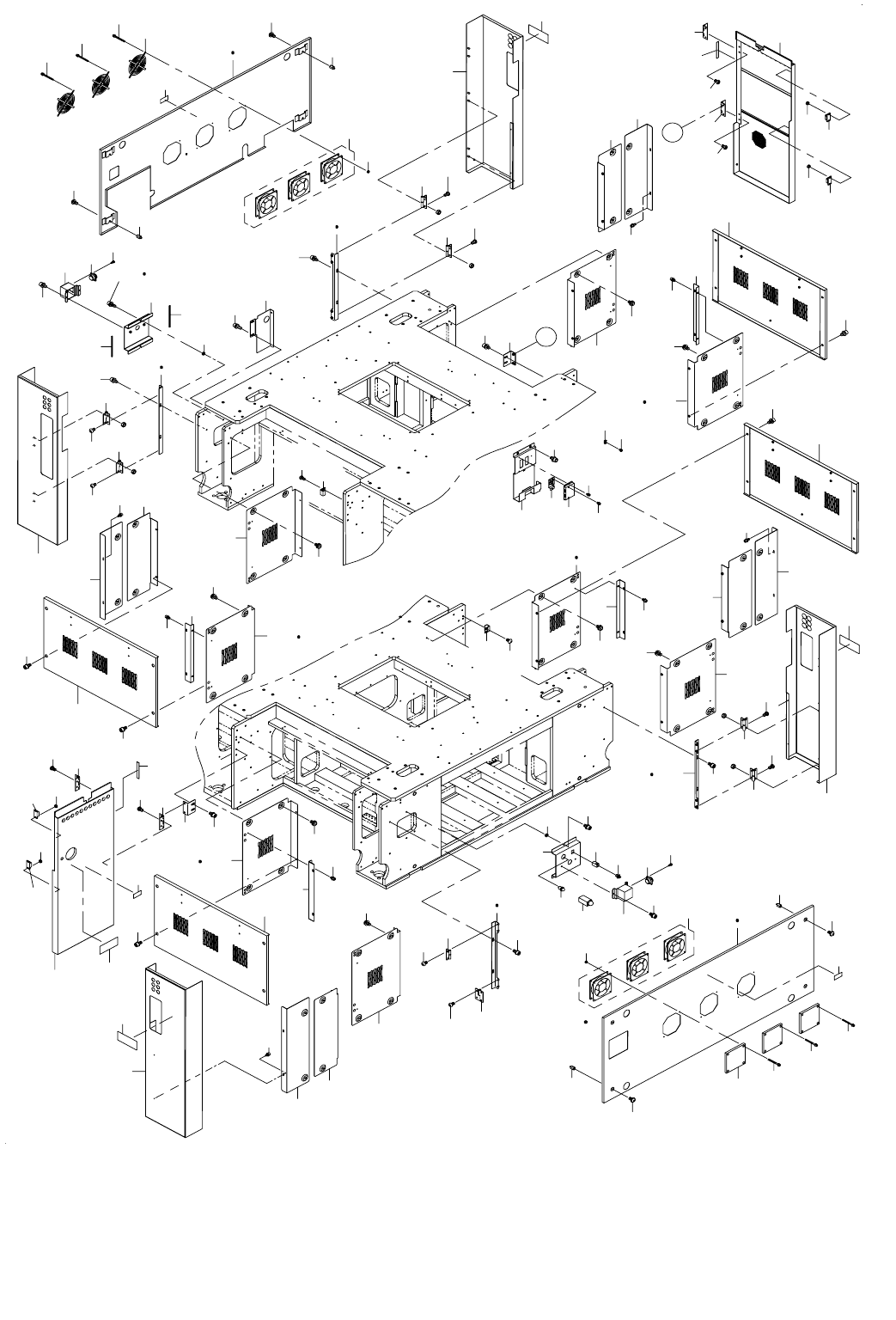

12.COVER COMPONENTS (3)
カバー関係（３）
21
33
37
37
35
34
65
52
60
52
32
66
68
68
68
20
20
20
22
70
49
58
59
45
44
62
31
62
31
62
31
62
54
31
17
18
30
30
22
70
14
13
38
41
12
15
16
11
12
16
15
16
40
43
1
1
13
14
30
20
22
70
18
17
20
22
70
12
24
16
15
11
11
41
44
1
1
11
12
25
68
27
23
29
29
30
26
47
45
46
46
47
55
55
48
6
7
57
56
61
61
41
50
50
15
36
36
36
36
36
36
36
36
5
5
10
4
8
9
53
40
43
40
43
44
40
43
23
23
23
41
42
42
67
3
3
3
64
63
44
51
39
2
2
26
69
69
3
69
38
69
19
28
19
28
19
28
28
19
22
30
A
A
30
22
30
22
30
22
52
52
52
52
- 24 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....TYPE XL ＸＬ 仕様
#03....EXCEPT TYPE XL ＸＬ 仕様を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-70382 COVER_HINGE_R
カバーヒンジ Ｒ
4
2
#02
400-92164 IF_PANEL_SPACER_XL
ＩＦ パネルスペーサ＿ ＸＬ
4
3 SL-6040892-TN BOLT
座金付き六角穴ボルト
24
4 400-47190 HOLDER_BRACKET
ホルダーブラケット
1
5 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
6 400-46640 USB BRACKET
ＵＳＢ ブラケット
1
7 400-46641 USB BOX
ＵＳＢ ボックス
1
8 HX-0029400-00 FIXED BASE
固定ベース
2
9 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
10 SL-6061292-TN SCREW
座金付き六角穴ボルト
3
11 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
4
12 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
12
13 400-47191 FBC_BRACKET
ＦＢＣ ブラケット
2
14 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
15 E5158-715-000 MAGNET CATCH
マグネットキャッチ
4
16 NM-6040001-SC NUT M4
六角ナット Ｍ ４
8
17 400-47192 CATCH_BRACKET
キャッチブラケット
2
18 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
4
19
#03
400-93499 FBB_BRACKET
ＦＢＢ ＿ブラケット
4
20 SL-6061292-TN SCREW
座金付き六角穴ボルト
16
21
#02
400-93383 IF_PANEL_L_BRACKET
ＩＦ ＿パネル＿ Ｌ ＿ブラケット
1
22 400-93498 COVER_FB_B
カバーＦＢ＿Ｂ
8
23 400-83362 MAIN POWER SWITCH NOTICE LABEL
電源切断注意ラベル
1
24 400-47160 COVER_RB_C
カバーＲＢ＿Ｃ
1
25 400-63520 COVER_FB_C
カバー ＦＢ Ｃ
1
26
#02
400-92147 COVER_FB_BSF_LFRR_XL
カバーＦＢ＿ＢＳＦ＿ＬＦＲＲ＿ＸＬ
2
27 168-70206 GRAVITY SEAL
荷重中心シール
1
28
#03
SL-6040892-TN BOLT
座金付き六角穴ボルト
16
29 400-47229 STOPPER_RUBBER
ストッパーラバー
2
30 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
32
31 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
8
32 400-93502 COVER_SB_R
カバーＳＢ＿Ｒ
1
33 400-65399 BASE FAN SR ASM
ベースファン ＳＲ 組
1
34 400-93501 COVER_SB_L
カバーＳＢ＿Ｌ
1
35 400-65393 BASE FAN SL ASM
ベースファン ＳＬ 組
1
36 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
16
37 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
12
38
#02
400-92148 COVER_FB_BSF_RFLR_XL
カバーＦＢ＿ＢＳＦ＿ＲＦＬＲ＿ＸＬ
2
39
#02
SL-6061692-TN BOLT
座金付き六角穴ボルト
2
40
#02
400-92168 SIDE_SUPPORT_XL
サイドサポート＿ ＸＬ
4
41 400-70381 COVER_HINGE_L
カバーヒンジ Ｌ
4
42
#01
HK-0429901-4A CAP
キャップ
2
43 400-93500 SIDE_SUPPORT
サイドサポート
4
44 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
45 400-00497 I/F PANEL L
Ｉ ／ Ｆ パネル Ｌ
2
46 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
8
47 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
48 400-47187 IF_PANEL_R_BRACKET
ＩＦ パネル Ｒ ブラケット
1
49 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
50 400-92198 COVER_SB_B
カバーＳＢ＿Ｂ
2
51 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
52 SL-4033591-SC SCREW M3X35
セムスねじ
12
53
#02
400-70383 COVER_LS
カバー＿ ＬＳ
1
54
#02
SL-6061292-TN SCREW
座金付き六角穴ボルト
2
55 168-70206 GRAVITY SEAL
荷重中心シール
2
56 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
2
57 HX-0066000-00 DUST COVER
ダストカバー
1
58 L800E-821-0A0 POWER ON LAMP 200V CABLE ASM
パワーオンランプ ２００ Ｖ 束線組
1
59 L804E-921-0A0 POWER ON LAMP 400V CABLE ASM
パワーオンランプ ４００ Ｖ 束線組
1
60 HM-0010100-10 FILTER
フィルター
3
61 HX-0009600-00 GROMMET
エッジングブッシュ
0.6
62 400-01512 COVER STUD YF
カバースタッド ＹＦ
8
63 400-92199 COVER_SB_C
カバーＳＢ＿Ｃ
1
64 400-92197 COVER_SB_A
カバーＳＢ＿Ａ
1
65
#02
400-92149 COVER_SB_L_XL
カバーＳＢ＿Ｌ＿ＸＬ
1
66
#02
400-92150 COVER_SB_R_XL
カバーＳＢ＿Ｒ＿ＸＬ
1
67 HM-0003300-30 FAN GUARD
ファンガード
3
68 400-92193 COVER_FB_A
ＦＢ＿Ａカバー
4
69
#02
400-92146 COVER_FB_BSR_XL
カバーＦＢ＿ＢＳＲ＿ＸＬ
4
70
#02
400-92145 COVER_FB_BC_XL
カバーＦＢ＿ＢＣ＿ＸＬ
4
