Stationssoftware 707.1 / Installationsanleitung Ausgabe 05/2014 Edition
49
Wenn Sie alle Tischkonfigurationen ausgewählt haben, wird das folgende Fenster angezeigt, in
dem die Autokonfiguration bestätigt wird.

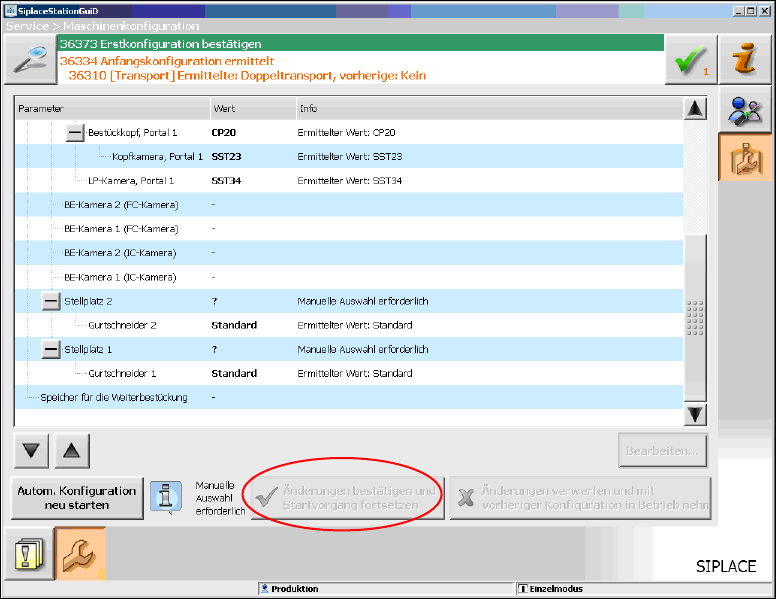

Abbildung 7-9: Autokonfiguration bestätigen bei SX1/SX2
Klicken Sie auf die Schaltfläche Änderungen bestätigen und Startvorgang fortsetzen, um
die Autokonfiguration zu bestätigen.
Wenn der Koplanrechner installiert wurde, müssen Sie außerdem den 3-D-Koplansensor
bestätigen oder abwählen.
7.4 Bestückautomat SX+
Wenn der Bestückautomat SX+ ohne Portale verwendet werden soll, muss dies in der
Autokonfiguration nach dem Hochfahren der Maschine konfiguriert werden.
Wählen Sie hierzu im Dialog der Maschinenkonfiguration am Bearbeitungsbereich Portale
nicht berücksichtigen aus.
Stationssoftware 707.1 / Installationsanleitung Ausgabe 05/2014 Edition
50
7.5 Bestückautomat SX4
Beim ersten Hochfahren des Bestückautomaten SX4 müssen Sie in der Autokonfiguration bei
Maschinenrahmen den Eintrag SX4 Flexible manuell auswählen, wenn die Maschine im
Bearbeitungsbereich 2 Tische in äußerer Lage hat, was nicht automatisch über Sensoren
erkannt werden kann.
Tische in äußerer Lage werden verwendet, wenn stationäre Kameras eingesetzt werden.
Ansonsten wählen Sie den Eintrag SX4 High Speed aus.
7.6 Bestückautomaten der DX-Serie
Beim ersten Hochfahren der Bestückautomaten der DX-Serie müssen Sie in der
Autokonfiguration folgende Optionen manuell auswählen:
Beim Bestückkopf C&P12: Aufstellhöhe (über dem Meer)
Meldeleuchte (zweifarbig oder dreifarbig)
Tischposition:
innen 60 Spuren
außen 60 Spuren
außen mit 30 Spuren + freiem Stellplatz für Tray oder WPC
3-D-Koplansensor bestätigen oder abwählen
7.7 Überprüfung / Update der Embedded Software
Falls die korrekten eSW-Versionen sich nicht auf der Maschine befinden, wird der Hochlauf der
Maschine unterbrochen.
Führen Sie in diesem Fall einen eSW-Download durch.
Führen Sie einen Gesamt-Referenzlauf für die Maschine durch.
7.8 Ablageort der Maschinendateien (Kalibrierdaten etc.)
Die maschinenspezifischen Konfigurations-, Vermessungs- und Parameterdaten sind in XML-
Dateien unter dem Verzeichnispfad C:\Sirio\Work\Individual abgelegt. Diese XML-Dateien
enthalten alle Kalibrierdaten.
Stationssoftware 707.1 / Installationsanleitung Ausgabe 05/2014 Edition
51
7.9 Erforderliche Kalibrierschritte
Nach einem Upgrade von Stationssoftware 70x und dem anschließenden ersten Hochlauf der
Stationssoftware sind einige Kalibrierschritte erforderlich.
Voraussetzungen:
Die eSW-Versionen müssen aktualisiert sein.
Der Referenzlauf muss erfolgreich durchgeführt sein.
Auf jedem C&P20A-Bestückkopf am Segment 1 muss sich eine Kalibrierpipette (1235)
befinden.
Abbildung 7-10: Erforderliche Kalibrierschritte
Wählen Sie die in der Abbildung markierten Kalibrierschritte aus und klicken Sie auf Weiter.
Wählen Sie in den folgenden Eingabemasken jeweils alle möglichen Komponenten aus (alle
Transportspuren, alle Portale, alle Pipettenwechsler).
