3 기술 데이터 및 어셈블리 사용자 매뉴얼 E by SIPLACE
3.7 비전 시스템 소프트웨어 버전 SC 712.1 에서 판 05/2019
144
3.7.4 34 타입 디지털 PCB 카메라
3.7.4.1 구조
3

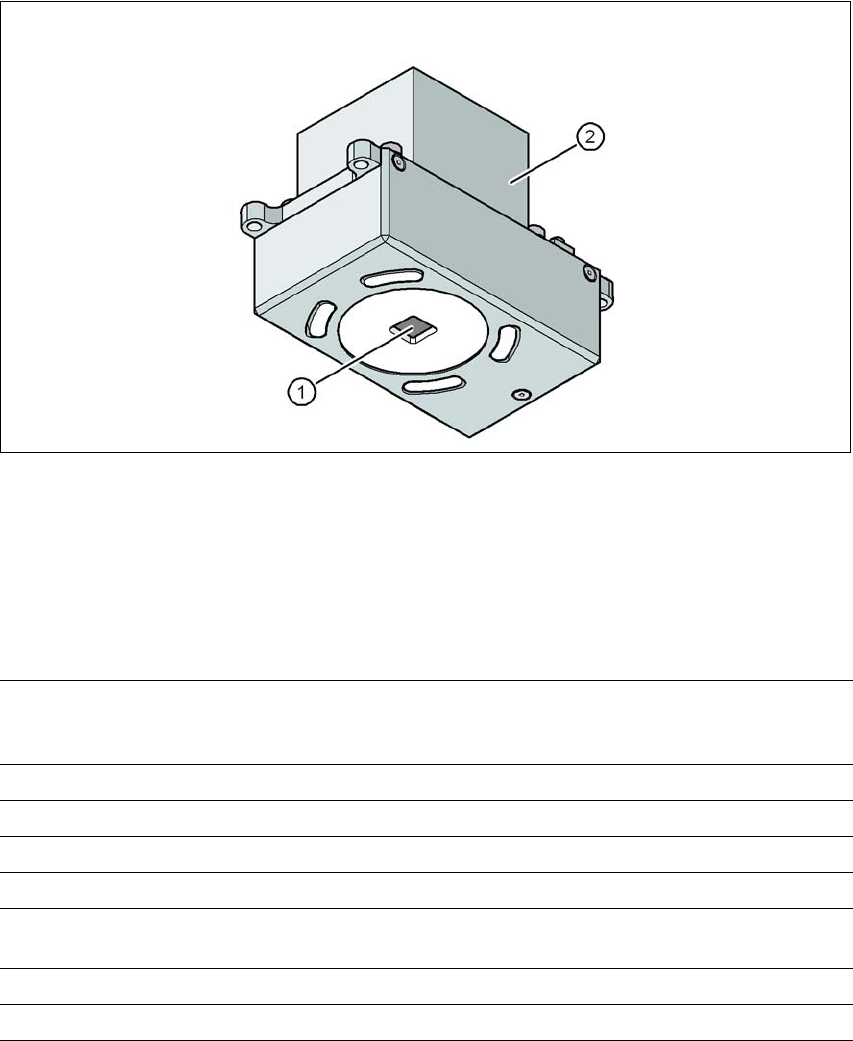

그림 3.7 - 3 34 타입 디지털 PCB 카메라
(1) PCB 카메라 렌즈 및 조명
(2) 카메라 앰프
3.7.4.2 기술 데이터
3
PCB 피듀셜 최대 3 개 ( 서브패널 및 다중 패널 )
긴 보드 옵션의 경우 최대 6개(최적화를 통해 옵션 PCB 피듀셜이
출력됩니다 .)
로컬 피듀셜 PCB 당 최대 2 개 ( 상이한 유형일 수 있음 )
라이브러리 메모리 서브패널당 최대 255 피듀셜 유형
이미지 분석 그레이스케일 값에 기초한 가장자리 탐지 방식 ( 단수 기능 )
조광 타입 전면 조광 ( 필요에 따라 3 단계로 프로그램 가능 )
피듀셜당 감지 시간 /
불량 피듀셜
20ms ~ 200ms
시야 영역 5.78 mm x 5.78 mm
초점면과의 거리 28 mm
사용자 매뉴얼 E by SIPLACE 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC 712.1 에서 판 05/2019 3.7 비전 시스템
145
3.7.4.3 피듀셜 기준
3
3.7.4.4 잉크 스폿 기준
3
2 개의 피듀셜 찾기
3 개의 피듀셜 찾기
X-/Y- 위치 , 회전 각 , 평균 PCB 변형
추가 : X 및 Y 방향으로 개별적으로 전단 , 비틀림
피듀셜 모양 합성 피듀셜: 원, 십자, 사각, 직사각, 다이아몬드형, 원형, 사각형
및 직사각 외곽 , 이중 십자
패턴 : 모든 패턴
피듀셜 표면
구리
주석
산화 및 납땜 저항 없음
휨 ≤ 구조 폭의 1/10, 환경에 양호한 대비
합성 피듀셜의 치수
최소 X/Y 크기 :
최소 X/Y 크기 :
최소 X/Y 크기 :
최소 X/Y 크기 :
최소 X/Y 크기 :
환형 및 직사각형에 대한 최소 프레임 폭 :
십자형 , 이중 십자형에 대한 최소 바 폭 / 바 거리 :
최대 X/Y 크기 :
십자형 , 이중 십자형에 대한 최대 바 폭 :
최소 허용 한계 , 일반적 값 :
최대 허용 한계 , 일반적 값 :
0.25 mm
0.3 mm
0.3 mm
0.5 mm
0.35 mm
0.1 mm
0.1 mm
3 mm
1.5 mm
공칭 치수의 2%
공칭 치수의 20%
패턴 치수
최소 크기
최대 크기
0.5 mm
3 mm
피듀셜 환경 검색 영역에 유사한 피듀셜 구조가 없는 경우 참조 피듀셜 주변의
여유 공간은 필요하지 않습니다 .
방식 - 합성 피듀셜 인식 방식
- 평균 그레이스케일 값
- 히스토그램 방식
- 템플릿 매칭
피듀셜 / 구조의 모양 및 크기
합성 피듀셜
기타 방식
합성 피듀셜의 치수에 대해서는 단원피듀셜 기준
3.7.4.3
(페이지
145
를 참조하십시오 .
최소 0.3mm
최대 5mm
마스킹 재료 적용 범위 양호
인식 시간 방법에 따라 다름 : 20 ms ~ 0.2 초
3 기술 데이터 및 어셈블리 사용자 매뉴얼 E by SIPLACE
3.8 E by SIPLACE 용 피더 모듈 소프트웨어 버전 SC 712.1 에서 판 05/2019
146
3.8 E by SIPLACE 용 피더 모듈
SIPLACE SmartFeeder E 의 핵심 속성은 고정밀 픽업 위치 , 온라인 프로그래밍 가능성 , LCD 상태
디스플레이 및 실장 공정 중 피더 모듈의 단순한 변경입니다 . 전원 공급장치와 장비는 Pogo 핀을
사용하여 피더 모듈과 통신합니다 .
3.8.1 테이프 피더 모듈
3.8.1.1 테이프 재질
가능한 테이프 폭은 8mm ~ 56mm 입니다 . 테이프 재질은 블리스터나 종이입니다 . 테이프 피더
모듈은 다음과 같은 테이프 규격을 기반으로 설계되었습니다 .
DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)
JIS C 0806-3 (1999)
ANSI/EIA 481-C (10/2003)
IEC 60286-3-2 3
블리스터 테이프의 전체 높이는 테이프 폭에 따라 달라지며 다음과 같은 최대값을 초과해서는
안됩니다 .
8mm 종이 테이프의 경우 , 종이 두께가 1.6mm 를 넘어서는 안됩니다 .
3.8.1.2 테이프 릴의 직경
테이프 릴의 최대 직경은 모든 피더 모듈에 대해 19"(483mm) 입니다 .
3
테이프 폭 블리스터 테이프의 전체 높이
8 mm 최대 3.5 mm
12 mm 최대 16 mm
16mm 이상 최대 16 mm
테이프 릴의 직경
고정형 테이블 포함
전환 테이블 포함
최대 432mm(17")
최대 483mm(19")
