4 셋업 및 작동 사용자 매뉴얼 E by SIPLACE 4.4 PCB 컨베이어 높이에 맞게 전환 테이블 조정 소프트웨어 버전 SC 712.1 에서 판 05/2019 192 4.4 PCB 컨베이어 높이에 맞게 전환 테이블 조정 전환 테이블을 다음의 PCB 컨베이어 높이에 맞추어 쉽고 빠르게 조정할 수 있습니다 . 900 mm 및 930 mm 4 950 mm ( 선택 사양 ) 4 4 그림 4.4…
사용자 매뉴얼 E by SIPLACE 4 셋업 및 작동
소프트웨어 버전 SC 712.1 에서 판 05/2019 4.3 장비 셋업
191
망치로 다리를 두드려서 장치 다리의 베어링 하중 강도를 확인하십시오 .
수평계를 사용하여 장비가 정확하게 배치되도록 합니다 .
4.3.8 배송용 보호대 제거
배송용 보호대는 선형 가이드에 부착되어 있습니다 . 각 갠트리는 X 및 Y 축에 있는 2 개의 배송용
보호대로 고정됩니다 .
갠트리 측에서 배송용 보호대를 모두 제거합니다 .
SIPLACE 장비가 운반되어야 할 경우 , 항상 배송용 보호대를 컨베이어에 다시 장착하십시오 .
4.3.9 가이드 레일에서 부식 방지제 제거
장비는 납품 전에 부식 방지 처리되었습니다 .
4
4
주의
베어링 및 가이드 레일의 제품 수명 감소 !
부식 방지제가 축의 베어링 그리스와 섞인 경우에는 베어링과 가이드 레일의 서비스
수명이 크게 단축될 수 있습니다 .
작동 중에 처음으로 장비 축을 횡단할 때 모든 축과 베어링에서 부식 방지제를
제거해야 합니다 .
청소 및 점검 지침에 기술한 그리스를 모든 축과 베어링에 주입합니다 .
주의
베어링 그리스의 손상 위험 !
알콜은 가이드 캐리지의 베어링 그리스를 손상시킵니다 .
가이드 레일과 스케일을 청소할 때 알코올이 가이드 트롤리 안으로 들어가지 않도록
조치를 취하십시오 .
4 셋업 및 작동 사용자 매뉴얼 E by SIPLACE
4.4 PCB 컨베이어 높이에 맞게 전환 테이블 조정 소프트웨어 버전 SC 712.1 에서 판 05/2019
192
4.4 PCB 컨베이어 높이에 맞게 전환 테이블 조정
전환 테이블을 다음의 PCB 컨베이어 높이에 맞추어 쉽고 빠르게 조정할 수 있습니다 .
900 mm 및 930 mm 4
950 mm ( 선택 사양 ) 4
4

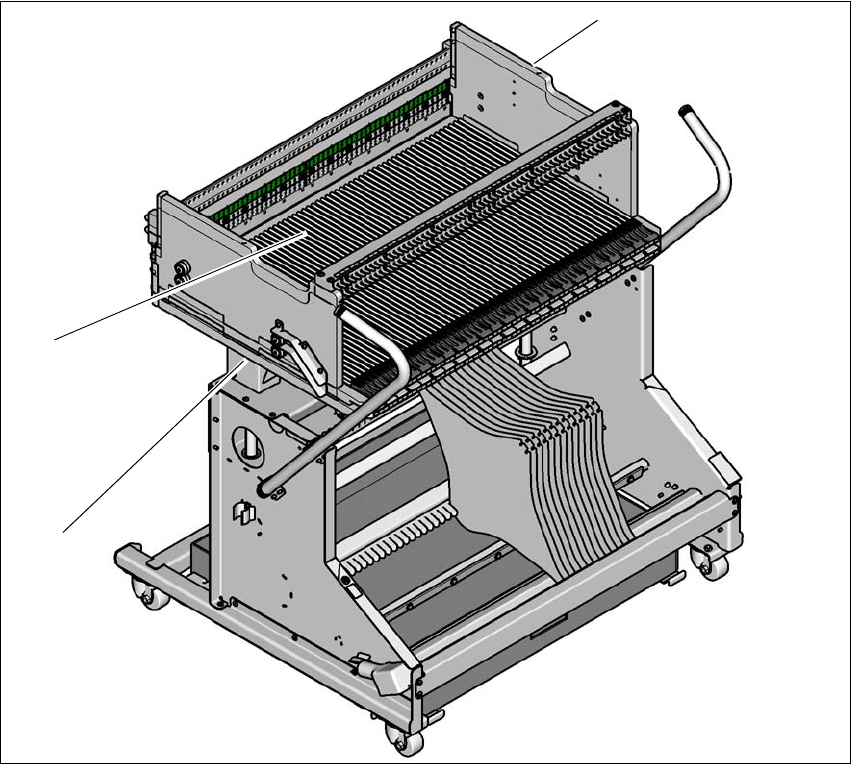

그림 4.4 - 1 전환 테이블 60
(1) 900mm, 930mm 및 950mm 의 이송 높이를 위한 구멍 ( 덮개 뒤 ).
(2) 전환 테이블
(1)
(2)
(3)
사용자 매뉴얼 E by SIPLACE 4 셋업 및 작동
소프트웨어 버전 SC 712.1 에서 판 05/2019 4.4 PCB 컨베이어 높이에 맞게 전환 테이블 조정
193
4.4.1 경고 지침
4
4.4.2 공구 및 도구
4
4.4.3 전환 테이블의 높이 변경
4
4
고정 나사를 풀고 전환 테이블을 필요한 위치로 들어 올립니다 .
고정 나사를 맞추고 조입니다 .
경고
유자격자가 전환 테이블 조정 !
유자격자에게만 전환 테이블의 높이 조정이 허용됩니다 .
항상 해당 사고 방지 규정을 준수합니다 .
전환 테이블의 높이를 조절하고자 할 경우 모든 피더 모듈을 전환 테이블에서
제거하십시오 .
4
4
4
전환 테이블의 무거운 무게 !
전환 테이블은 무겁기 때문에(88kg) 이 전환 테이블을 부적절하게
취급하면 부상을 입을 수 있습니다 .
전환 테이블을 혼자 힘으로 들어올리지 마십시오 .
전환 테이블을 들어올릴 때 보조 리프팅 장치와 적절한
리프팅 기술을 이용하십시오 .
보조 리프팅 장치 없이 전환 테이블을 들어올릴 때는 보조
작업자 두 명의 도움이 필요할 수 있습니다 .
경고
손상 위험 !
전환 테이블을 들어올리고 낮추면 이 테이블이 변형될 수 있습니다 .
전환 테이블에서 피더 모듈을 모두 제거합니다 .
높이를 조절하려면 전환 테이블에 보조 리프팅 장치를 장착하십시오 .
경고
손의 압착 위험 !
전환 테이블을 들어올리고 낮출 때 손이 압착될 위험이 있습니다 .
전환 테이블을 들어올리고 낮출 때 주의하십시오 .
