2.5.6 蓝色照明 同样原理， 如图所示， 只有照射在急倾 斜的焊锡表面的蓝色光才能反射到摄像机， 摄像机对急倾斜焊锡表面部分摄取到蓝色 画像。 2.5.7 焊锡弧度和画像的关系 图示为在彩色高亮度方式下焊锡表面 的倾斜和摄像机摄取画像的颜色分布关系。 2.5.8 实际图像 根据以上成像原理，实际成像最终如图。

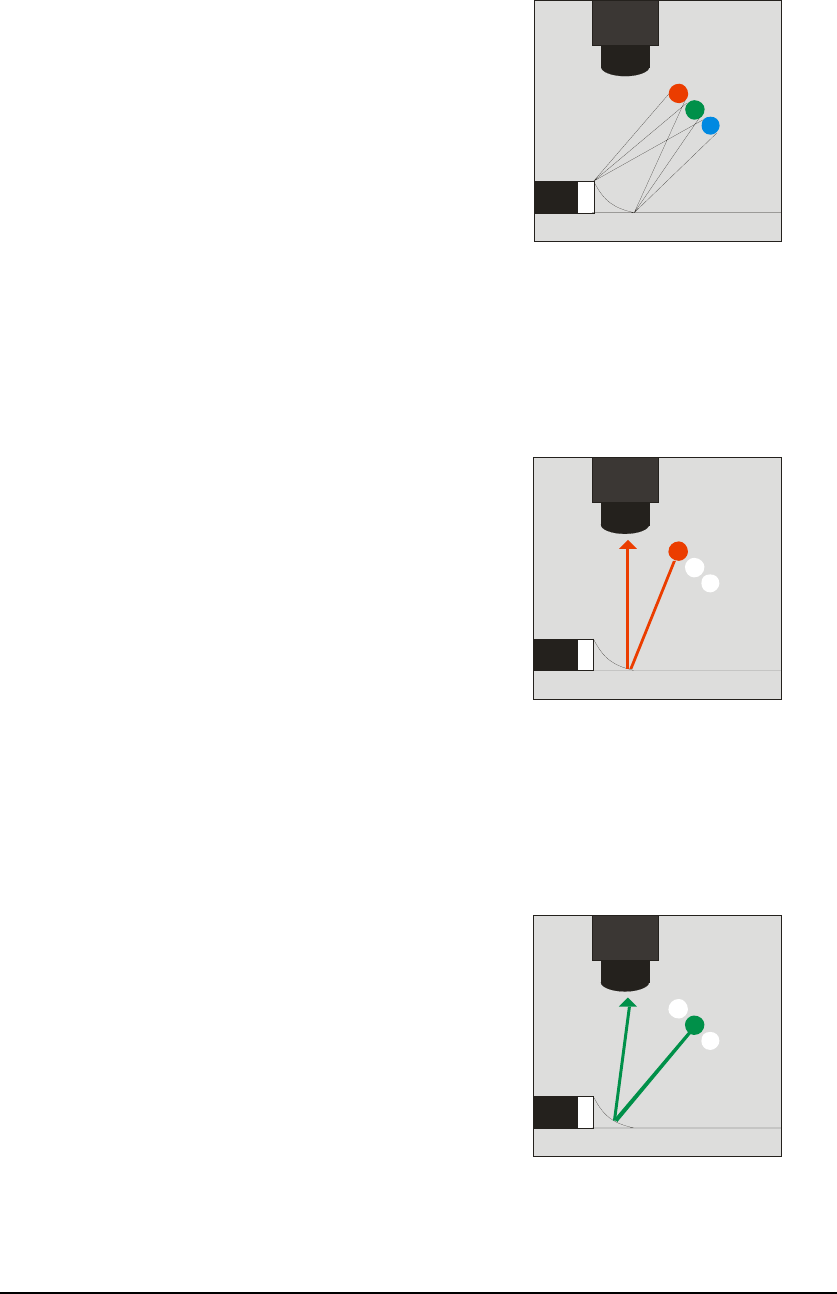

2.5.3 红、绿、蓝三色照射
彩色高亮度方式，红色、绿色、蓝色三
色照明光从不同的角度照射在焊锡的表面。
2.5.4 红色照明
红色光的反射，由于红色照明处于比其
他两色的位置，对电路板的入射角较大，所
以照射在如图所示的平坦焊锡表面的光，反
射到正上方的摄像机上，其他照射在急倾斜
和缓倾斜的焊锡表面的光，不会反射到摄像
机上。因此摄像机对平坦的焊锡表面摄取到
红色的画像。
2.5.5 绿色照明
同样原理，如图所示，只有照射在缓倾
斜的焊锡表面的绿色光才能反射到摄像机，
摄像机对缓倾斜焊锡表面部分摄取到绿色
画像。
2.5.6 蓝色照明
同样原理，如图所示，只有照射在急倾
斜的焊锡表面的蓝色光才能反射到摄像机，
摄像机对急倾斜焊锡表面部分摄取到蓝色
画像。
2.5.7 焊锡弧度和画像的关系
图示为在彩色高亮度方式下焊锡表面
的倾斜和摄像机摄取画像的颜色分布关系。
2.5.8 实际图像
根据以上成像原理，实际成像最终如图。
2.5.9 镜面反射和扩散反射
具有镜面反射性质的只有焊锡、电极、
管脚部。此外的部分照射光为扩散反射，红
色、绿色、蓝色光合成为白色，所以摄取的
画像与原物相同。
2.6 使用方案
2.6.1 AOI 的合理安排
AOI 可以在 SMT 生产的各个环节起到检测作用，目前常见的放置位置是：印刷之后，回
流焊前，回流焊后。基于成本考虑，为每个环节配置 AOI 是不适合的，所以当一条生产线只
有一台 AOI 时，应该把它放在什么环节，这是非常值得探讨的。
根据以上三个放置点，我们可以将其主导思想分为两种：缺陷防止和缺陷发现，当放在
SMT 印刷机之后或者放在元件贴装之后视为缺陷防止，当放在回流焊之后时，这是制造工艺
的最后步骤，视为缺陷发现。
基于具体位置，没有一个最好的位置来处理所有的生产缺陷，如果应用 AOI 的目标是改
进全面的最终品质，AOI 设备置于过程的前面可能没有置于后面的价值大，置于前面是为了
避免对已有缺陷的产品再增加价值，此外在过程早期，维修缺陷的产品的成本大大低于发货
前后的维修成本。但许多缺陷是在生产后期出现的，意味着不管前面发现多少缺陷，发货前
还是需要全面的视觉检查。
2.6.2 炉前
回流焊前，这是一个典型的放置位置，因为可以发现来自焊膏以及机器贴装的大多数缺
陷，在这个位置上可以产生制程控制信息，提供贴片机和密间距元件贴装设备核准的信息，
用来修改元件贴放或表明贴片机需要校准，满足过程跟踪的目标。
