① 风扇 导风散热 ② 空气短路开关 空气短路保护开关 ③ 前机器通信插座 连接前设备信号线接口 ④ 后机器通信插座 连接后设备信号线接口 ⑤ 网络接口 和维修站、离线编程等网络接口 ⑥ 气压表 显示或调节气压装置 3.2.3 机械部件 ① ② ③ ④ ⑤ ⑦ ⑨ ⑩ ⑧ ⑥
红色：设备故障、紧急停止状态。
绿色：常亮表示正常测试状态，闪烁表示待板状态。
黄色：停止、暂停状态。
蜂鸣声：设备故障、紧急停止。
② 显示器
用户交互界面显示。
③ 主机箱
安放主机、伺服器、控制板卡等。
④ Start、ServerOn、Stop、紧急停止
Start：开始按钮。
ServerOn：私服电源开启。
Stop：周期停止（Cycle Stop）。
紧急停止：发生紧急情况或危险时迅速按下。
⑤ 鼠标、键盘
人机交互、操作、录入等。
⑥ 导风口
保持机箱内空气流通，请勿阻挡。
3.2.2 后视图：
③④⑤
①
⑥
②
① 风扇
导风散热
② 空气短路开关
空气短路保护开关
③ 前机器通信插座
连接前设备信号线接口
④ 后机器通信插座
连接后设备信号线接口
⑤ 网络接口
和维修站、离线编程等网络接口
⑥ 气压表
显示或调节气压装置

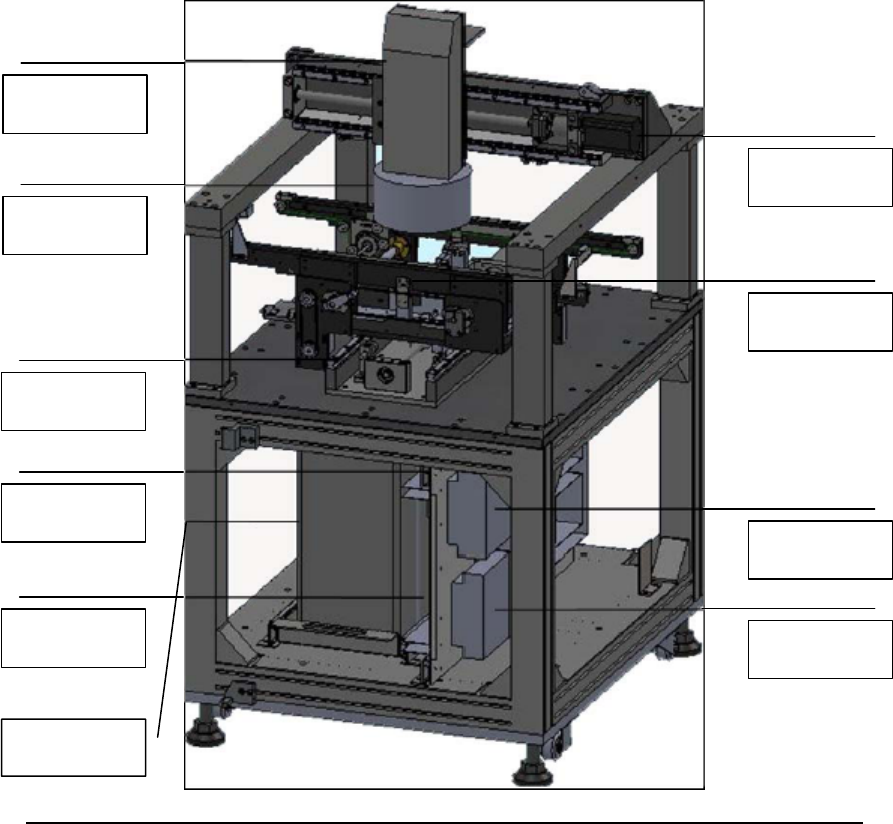

3.2.3 机械部件
①
②
③
④
⑤
⑦
⑨
⑩
⑧
⑥
① 影像系统
摄像头：获取影像
② 灯源
高辉度 LED：对 PCBA 进行特定光源的照射
③ Y 轴平台
轨道及 PCB 夹具等
④ PLC
PLC
⑤ I/O 控制板
输入输出控制板
⑥ 主机
设备核心控制 PC
⑦ X轴
灯源、影像系统驱动
⑧ 轨道
PCB 传送、夹具装置
⑨ Y 伺服驱动器
Y 轴驱动系统
⑩ X 伺服驱动器
X 轴驱动系统
