1. GerberWorks 教示软件
PARMI CO., LTD.
1
REV 1.0
1. GerberWorks 教示软件
1.1 概要
SPIworks 软件创建时，需要Pad文件。即Pad文件是在Gerber Works 软件里应用Gerber文件读
取后创建而成. 创建Pad 文件.以下流程图 [图表 1-1]是SPI设备所必要的各软件间简略图.
[图表 1-1] 教示软件
GerberWorks
SPI HS60
2
REV 1.0
GerberWorks 软件是在电脑主界面双击“GerberWorks ”软件图标执行. 以下图标是GerberWor
ks 软件执行图标[图标 1-2]和GerberWorks 软件的初期画面[图标 1-3].
[图标 1-3] 实行图标
[图标 1-4] GerberWorks 初画面
1. GerberWorks 教示软件
PARMI CO., LTD.
3
REV 1.0
1.2 GerberWorks 软件导入、导出
GerberWorks 软件有以下导入、导出系统来构成。导入Gerber 文件后通过“Work File”和
“Pad File”导出.

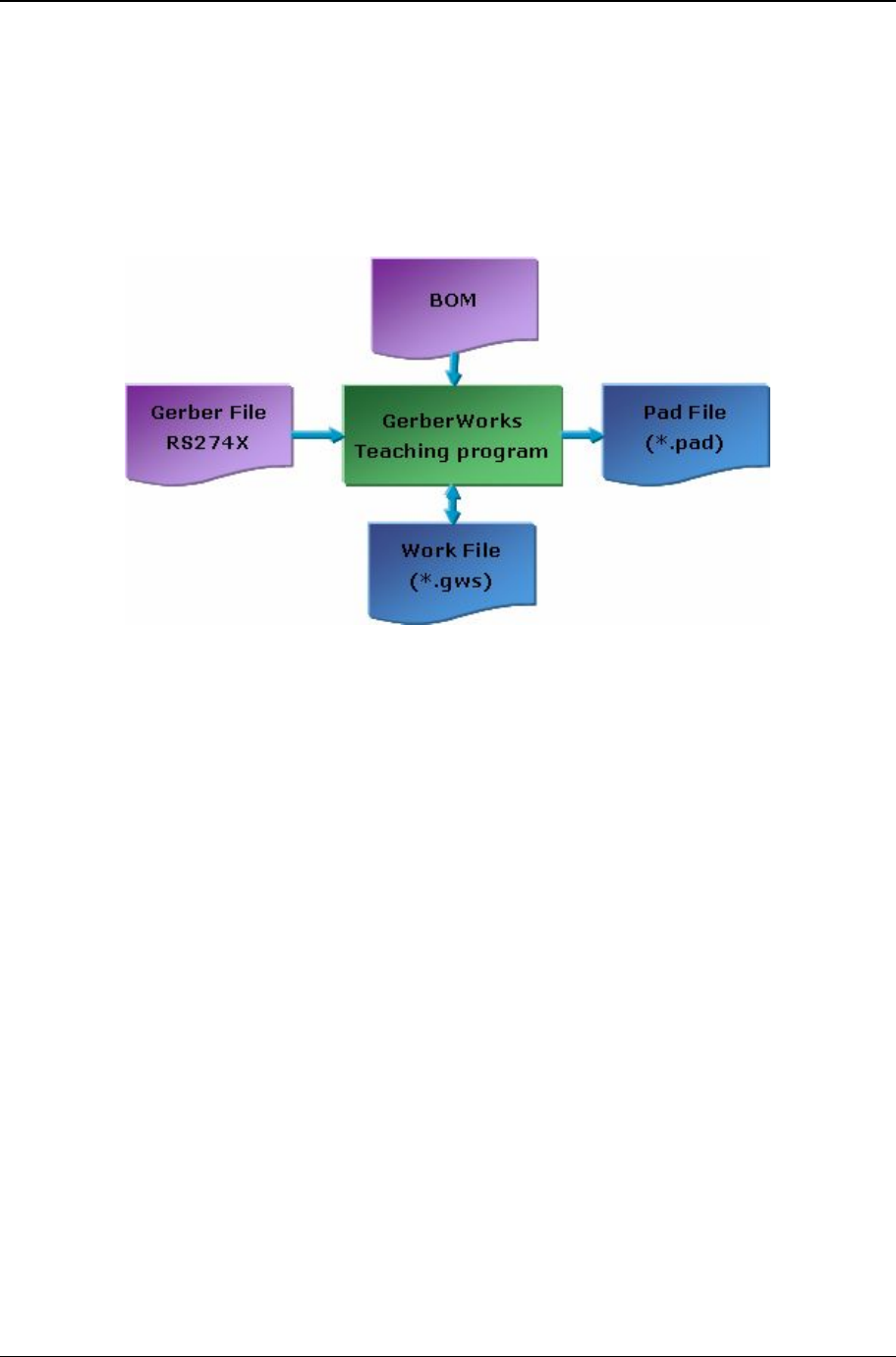

[图标 1-5] GerberWorks导入、导出系统
① Gerber 文件 : GerberWorks文件使用国际标准规格的RS274X 形式.
② Work文件 : GerberWorks 软件 里 教示 后 ， 把 作业数据保管 的 文件(Binary File) 。 形 式 是
*.gws. Work文件可随时在 GerberWorks 软件打开并编辑.
③ Pad 文件 : GerberWorks软件教示完毕后保存的文件。Pad 文件包括数据位置, 大小, 面积,
形状等信息，文件形式是*.pad . SPIworks 检测软件利用Pad文件创建机种.
④ BOM 文件 : 贴片机设备贴元件时必要的位置, 角度等信息保管文件.
1.3 GerberWorks 软件数据流程
从Gerber 文件到Pad文件创建止数据流程如下.
