2.2 Popup菜单

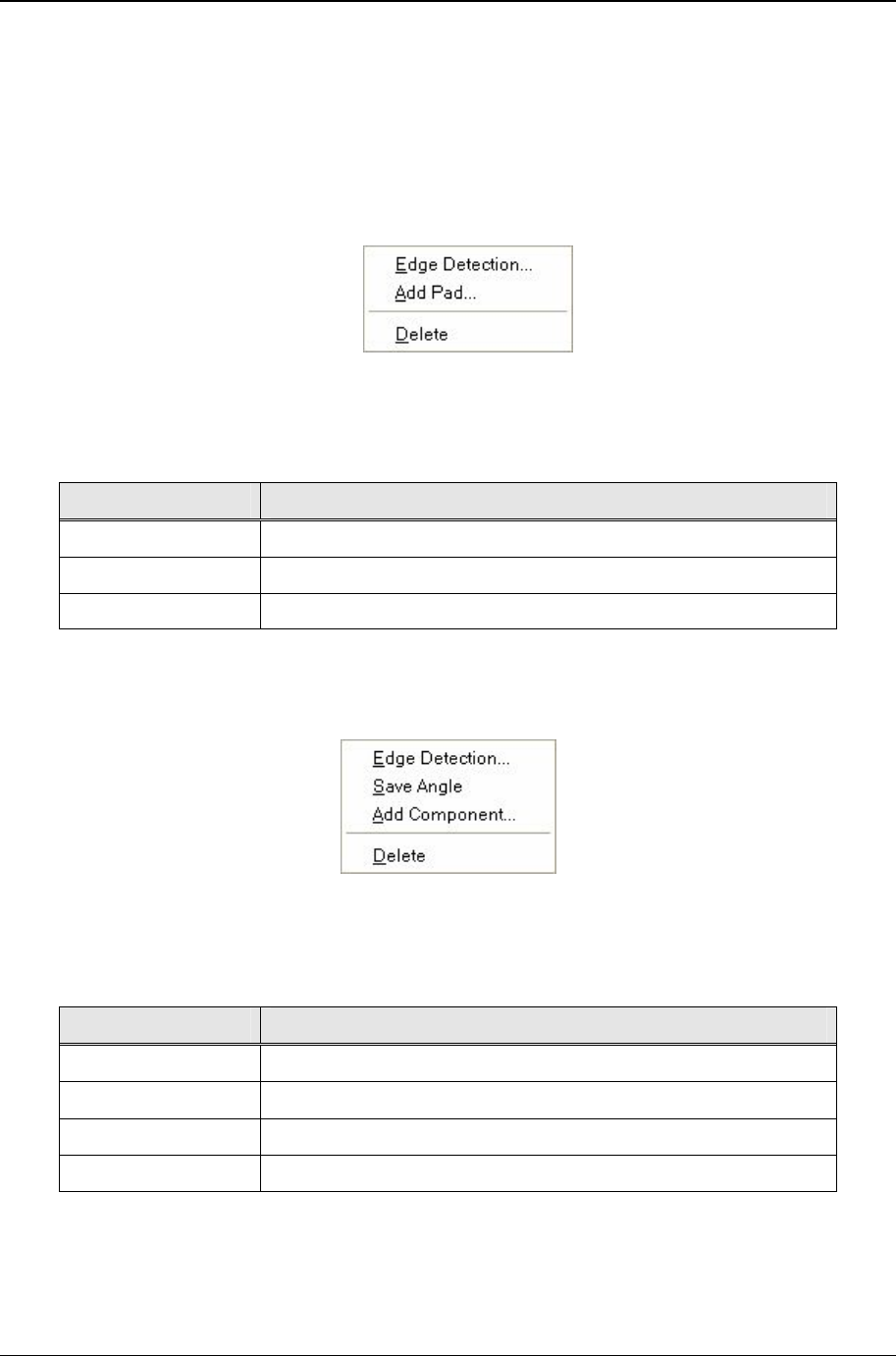

在主界面鼠标右键单击时以下Popup菜单显示.
n Aperture(Flash, Trace)选择后，鼠标右键单击
[图标 2-2] Aperture(Flash, Trace)选择后，鼠标右键单击
[表 2-2] Aperture(Flash, Trace)选择后，鼠标右键单击
Popup菜单 功能
Edge Detection... 创建Aperture.
Add Pad... 增加Pad.
Delete 删除Aperture.
n Pad选择后，鼠标右键单击
[图标 2-3] Pad选择后，鼠标右键单击
[表 2-3] Pad选择后，鼠标右键单击
Popup菜单 功能
Edge Detection... 外沿边框读取后创建Polygon Aperture.
Save Angle 保存.
Add Component 增加元件.
Delete 删除Pad.
`
n Component选择后，鼠标右键单击
2. GerberWorks 教示软件画面构成
PARMI CO., LTD.
9
REV 1.0
[图标 2-4] Component选择后，鼠标右键单击
[表 2-4] Component选择后，鼠标右键单击
Popup菜单 功能
Save Angle 保存.
Delete 删除.
2.3 工具及状态Bar(Tool Bar and Status Bar)
n 工具窗
[选择] [对称] [尺] [单位/选项设定]
[文件管理] [Pad创建] [扩大/缩小] [旋转] [基板设定]

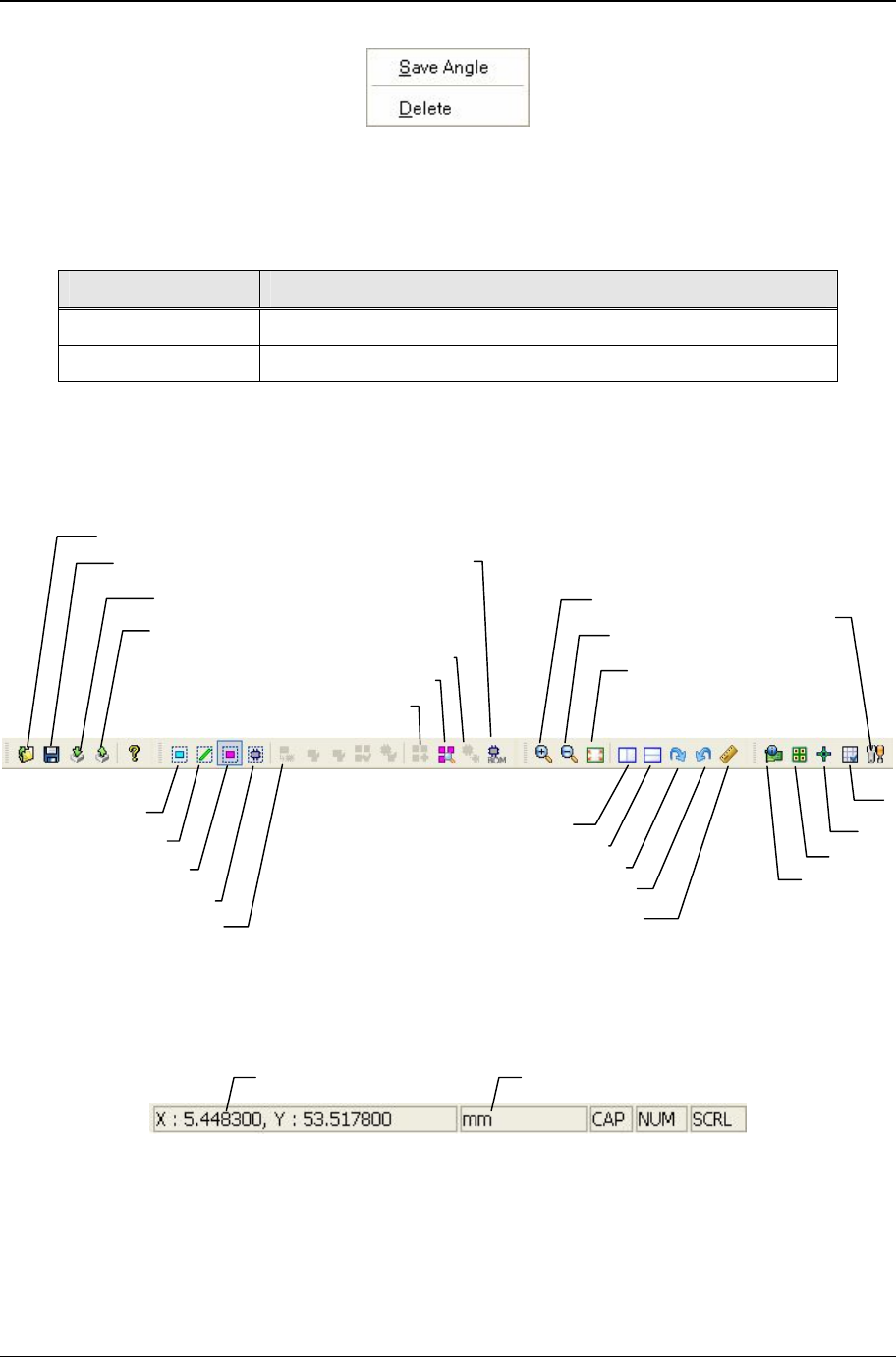

[图标 2-5] GerberWorks 教示软件工具窗
n 状态窗
[图标 2-6] GerberWorks 教示软件状态窗
2.4 选择窗(Selected Bar)
长度设定
缩小
基板整画面
选项设定
鼠标位置(X, Y) 单位
打开Gerber
打开
保存
保存Pad文件
Flash 选择
Trace 设定
扩大
单位设定
Pad 选择
元件选择
外角导出
垂直对置
水平对置
旋转 (顺时方向)
旋转 (逆时方向)
Pad 增加
Pad 自动搜索
元件增加
BOM 元件登记
标记设定
排类设定
基板设定
GerberWorks
SPI HS60
10
REV 1.0
选择窗由选择组合框( )，表示(Flash, Trace, Pad, Component)的信息. 点击选择窗口
任按键时， GerberWorks 右上角显示属性框，“十”字表示相关图形内容及所选择的各个详细信
息(元件列外) .

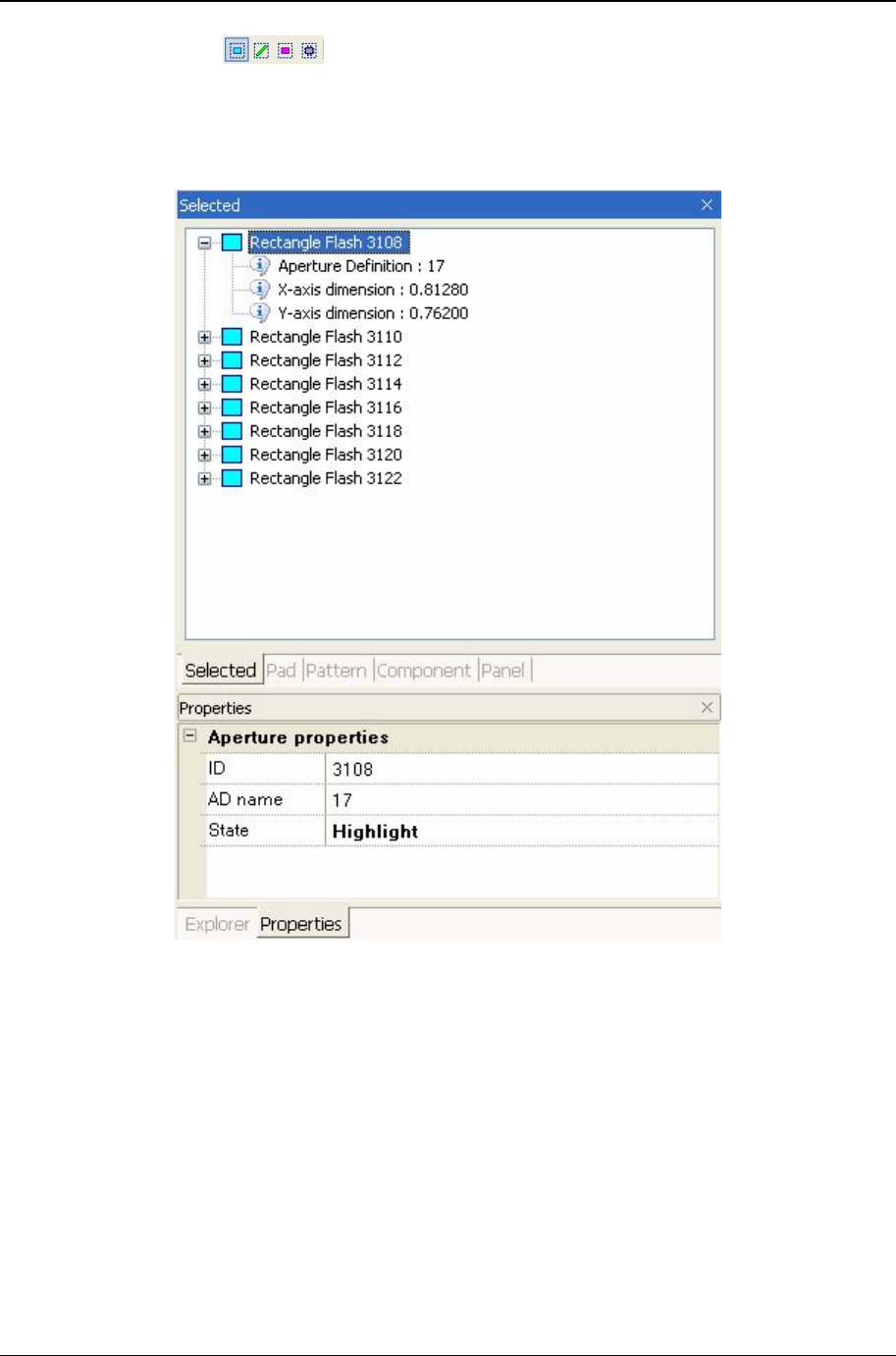

[图表 2-7] 选择窗和属性窗(Aperture 选择时)
