2. Gerber W orks 教示软件画面构成 PARMI CO ., LTD. 13 REV 1 . 0 n Ro ta tion : Pad 范围包含宽度的四方型和 X 坐标间角度 n Height : Stencil 高度 n A rea : Pad 宽度 n N oUse : 检测是否选择

GerberWorks

SPI HS60

REV 1.0

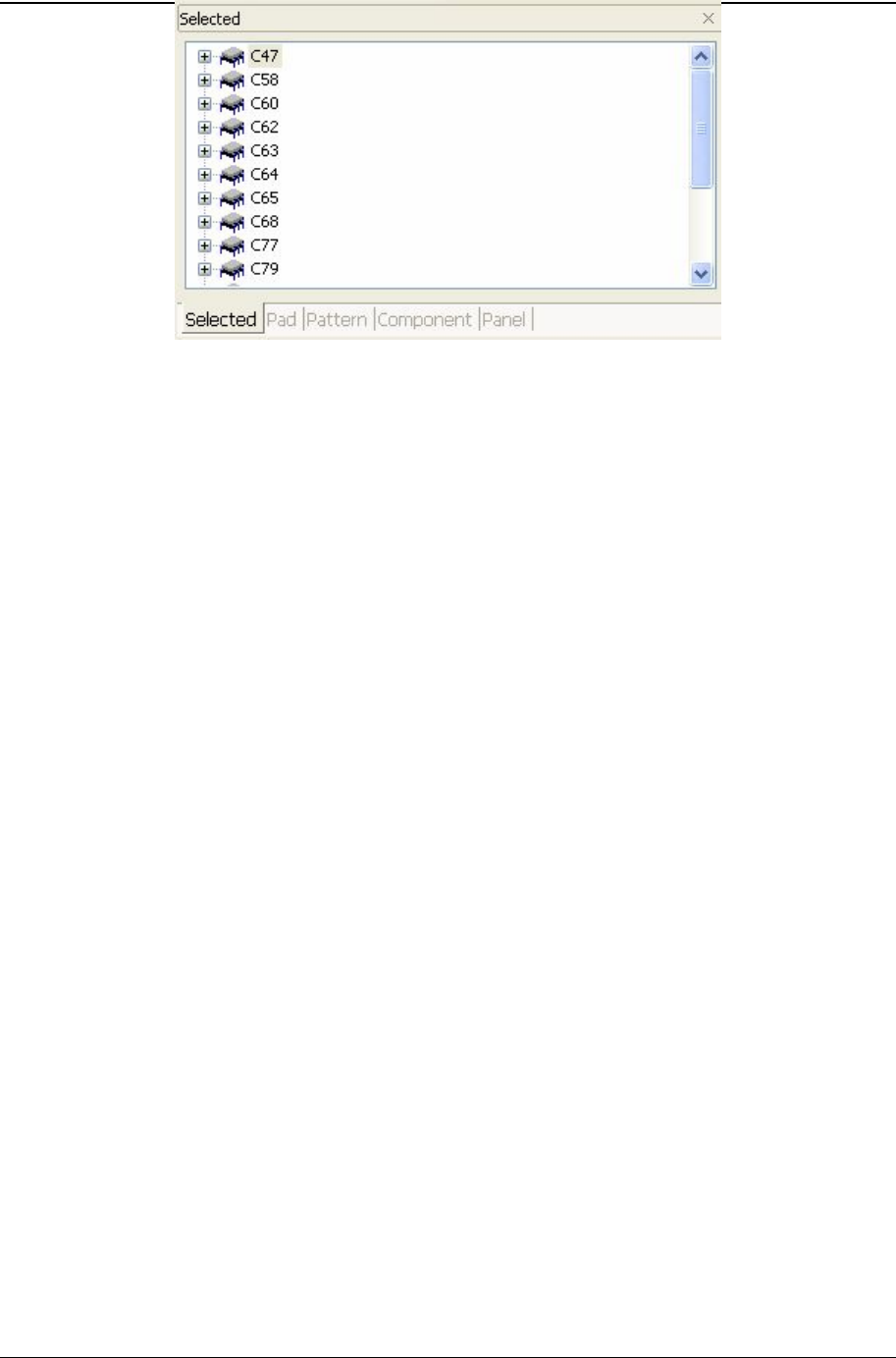

[图表 2-9] 选择窗(Component 选择时)

① Aperture 选择信息

Aperture 选择时属性窗有以下信息显示.

n ID : Aperture 固有序号

n AD name : 形状(Aperture definition) 番号

n State : Aperture 状态

② Pad 选择信息

Pad 选择信息窗口如下信息显示.

n ID : Pad 固有序号

n Pattern ID : Pattern 固有序号

n Shape : Pad 形状

n Boundary Length X : Pad 范围包含的最小四方型宽度值

n Boundary Length Y : Pad 范围包含的最小四方型长度值

n Length X : Pad 宽度值

n Length Y : Pad 长度值

n Offset X : 形状中心.x – 重量中心.x

n Offset Y : 形状中心.y – 重量中心.y

n Position X : Pad 的 X 坐标位置

n Position Y : Pad 的 Y 坐标位置

2. GerberWorks 教示软件画面构成

PARMI CO., LTD.

REV 1.0

n Rotation : Pad 范围包含宽度的四方型和 X 坐标间角度

n Height : Stencil 高度

n Area : Pad 宽度

n NoUse : 检测是否选择

GerberWorks

SPI HS60

REV 1.0

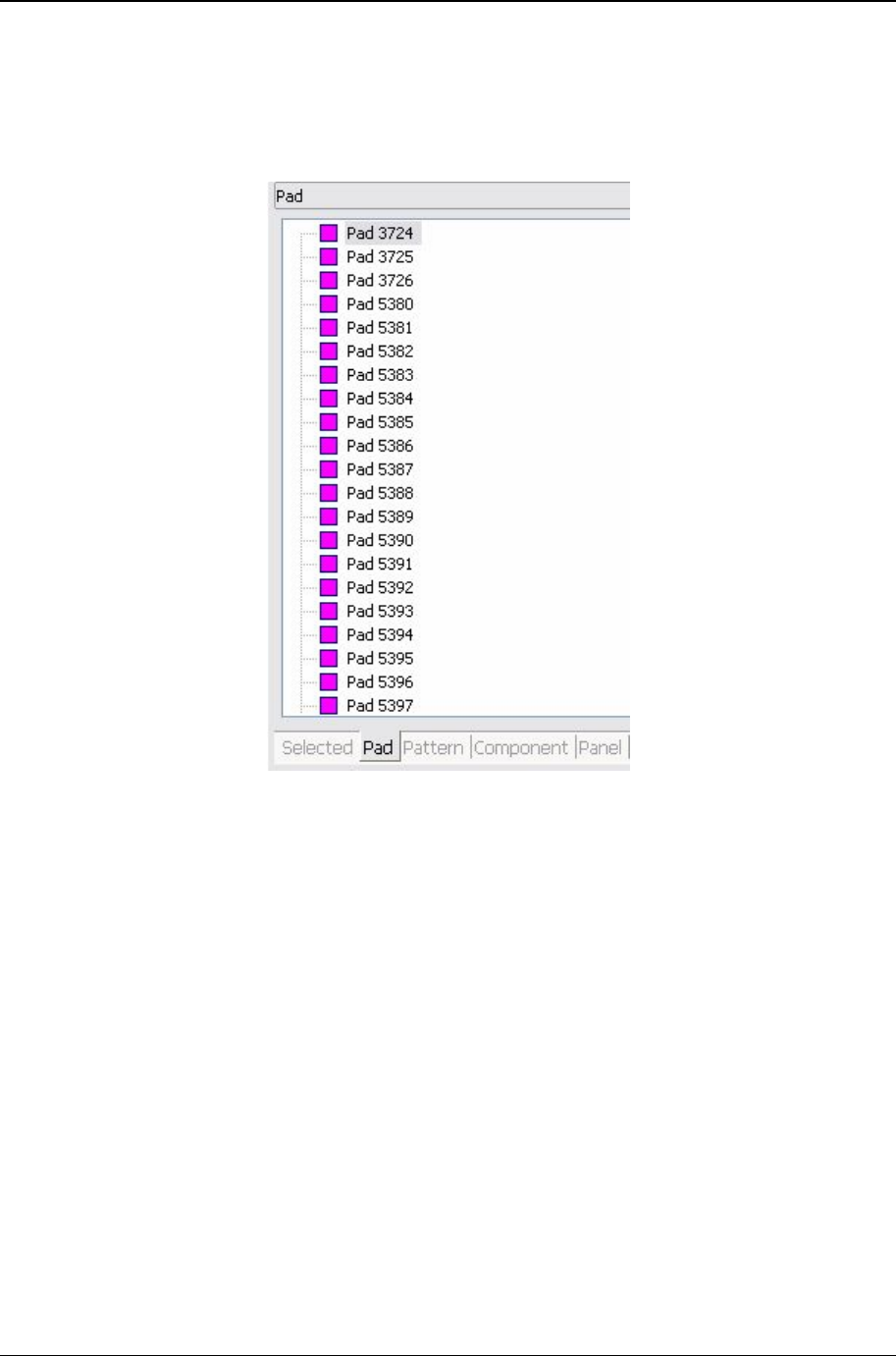

2.5 Pad Bar

Pad 读取过程中，显示所有Pad.

[图表 2-10] Pad Bar
