2. Gerber W orks 教 示软件画面构 成 PARMI CO ., LTD. 15 REV 1 . 0 2.6 Pattern 窗 Pad 读 取 过 程 中， 显 示所有 Pattern. 确 认 Pattern 构 成信息及P a d信 息. [ 图 表 2-11 ] Patt ern 窗

100%1 / 66
GerberWorks
SPI HS60
14
REV 1.0
2.5 Pad Bar
Pad 读取过程中，显示所有Pad.
[图表 2-10] Pad Bar
2. GerberWorks 教示软件画面构成
PARMI CO., LTD.
15
REV 1.0

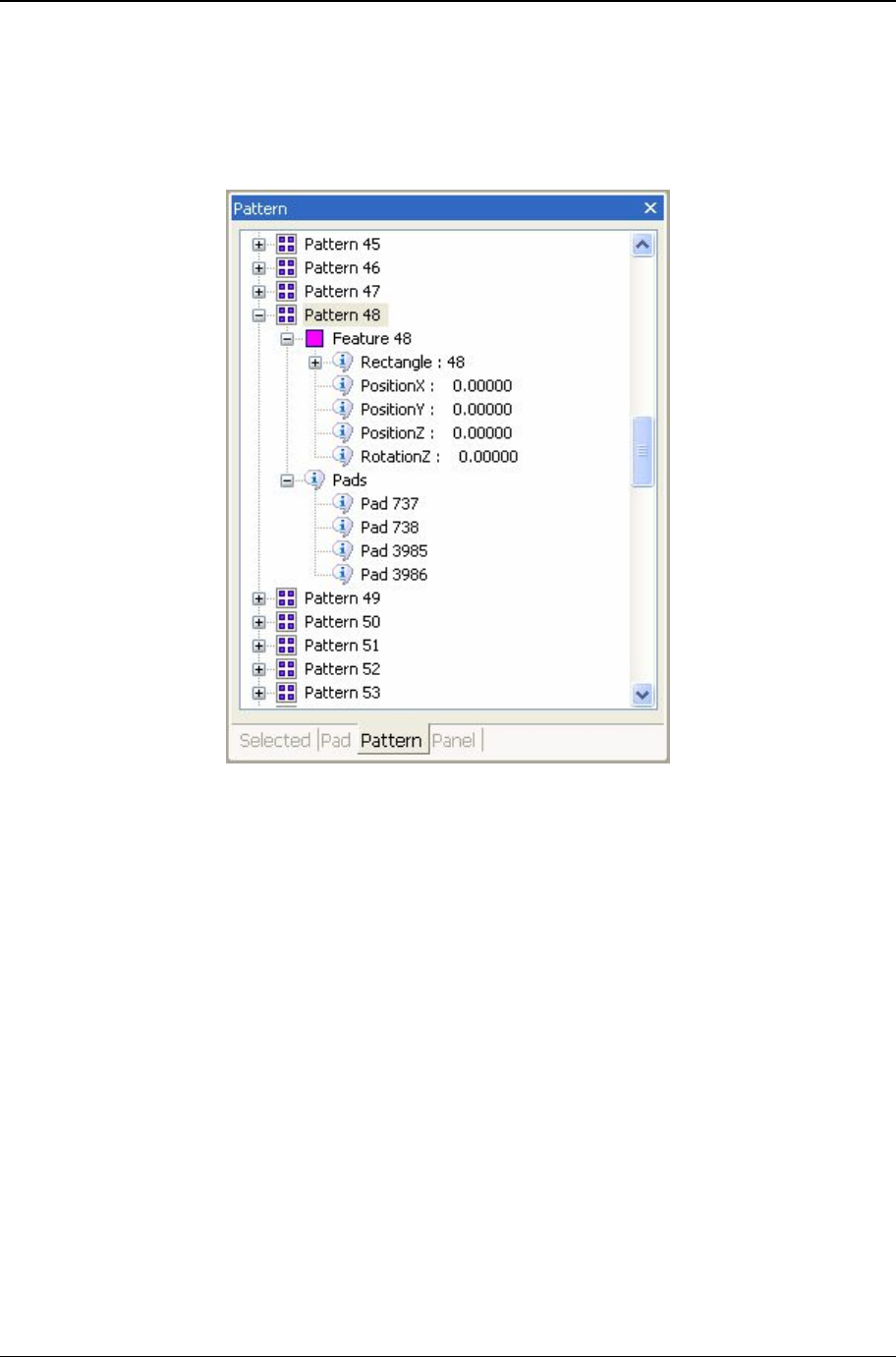

2.6 Pattern窗
Pad 读取过程中，显示所有Pattern. 确认Pattern构成信息及Pad信息.
[图表 2-11] Pattern 窗
GerberWorks
SPI HS60
16
REV 1.0
2.7 Component Bar
显示元件信息列表.
[图表 2-12] Component Bar
元件名和信息有以下表示.
n PositionX : Component X 坐标位置
n PositionY : Component Y 坐标位置
n Width : Component (或 Pad)宽度
n Height : Component (或 Pad)高度
元件信息之外还要确认元件构成的Pad.
