GerberWorks
SPI HS60
16
REV 1.0

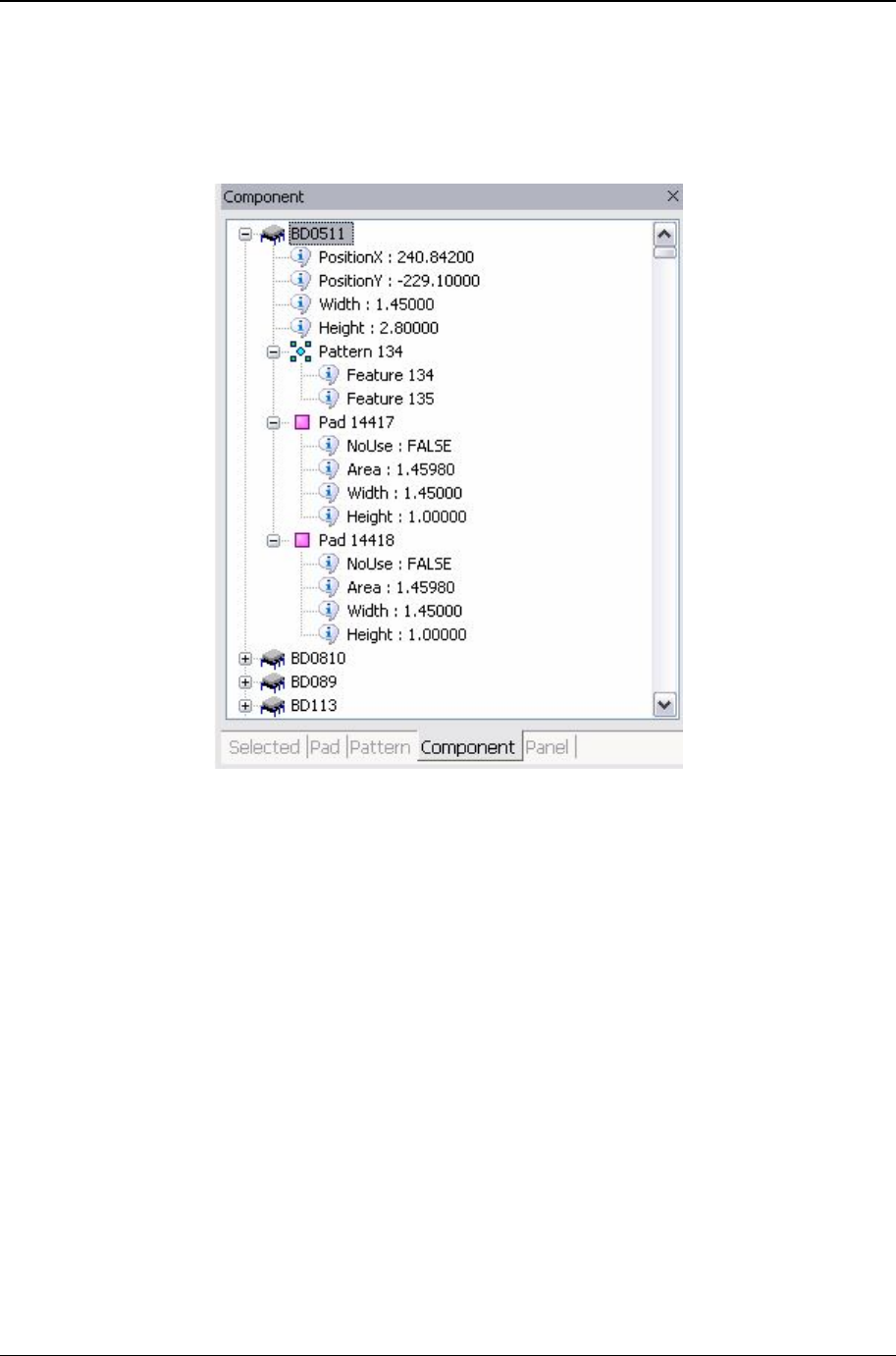

2.7 Component Bar
显示元件信息列表.
[图表 2-12] Component Bar
元件名和信息有以下表示.
n PositionX : Component X 坐标位置
n PositionY : Component Y 坐标位置
n Width : Component (或 Pad)宽度
n Height : Component (或 Pad)高度
元件信息之外还要确认元件构成的Pad.
2. GerberWorks 教示软件画面构成
PARMI CO., LTD.
17
REV 1.0

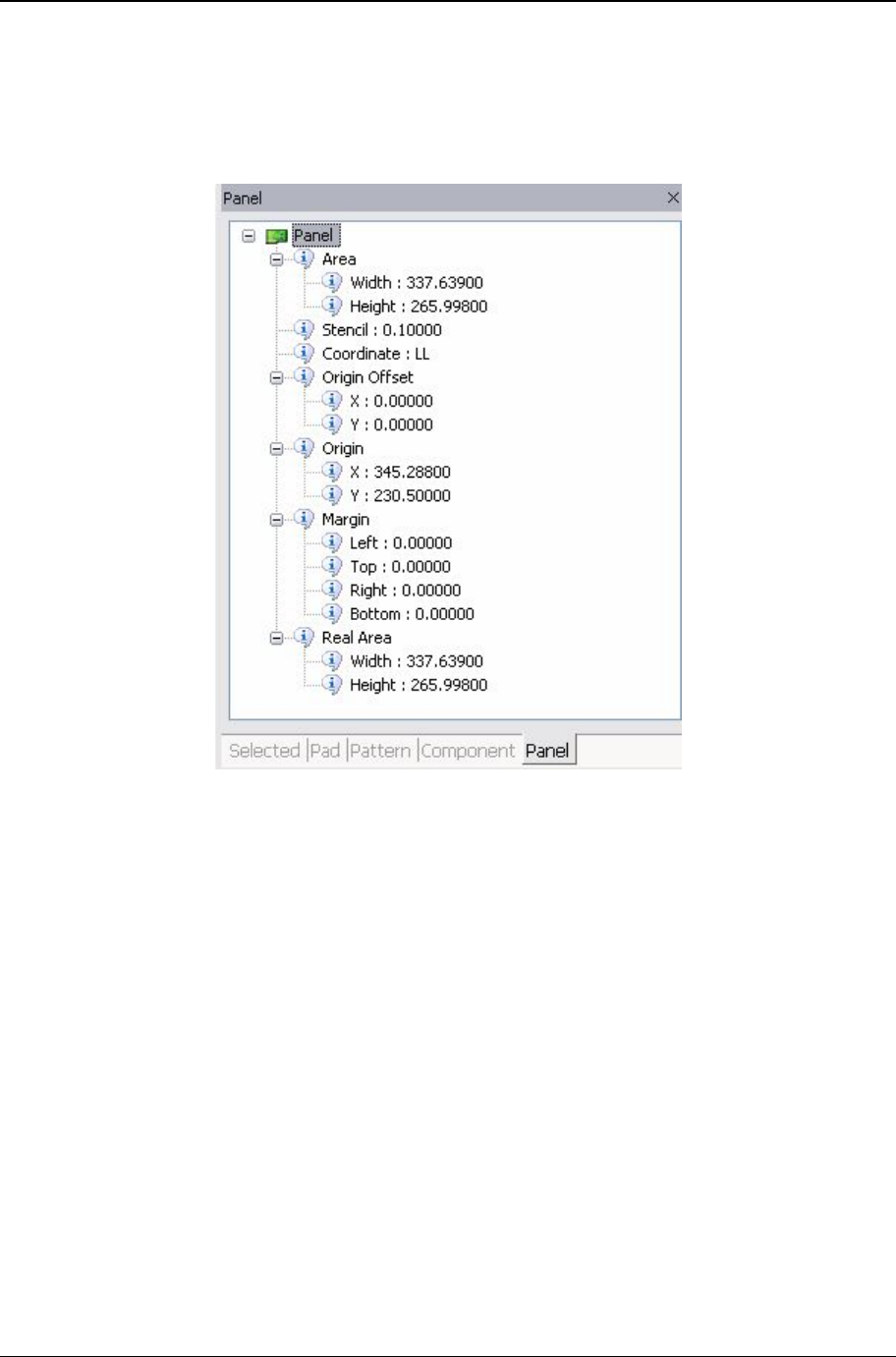

2.8 Pannel Bar(Panel Bar)
以下图表显示 Panel的信息.
[图表 2-13] Pannel Bar
n Area : 基板大小
n Stencil : 钢网板厚度
n Coordinate : 坐标系
n Origin Offset : 原点位置补偿
n Origin : 复原点
n Margin : 基板扩张指数
n Real Area : 实际基板大小
GerberWorks
SPI HS60
18
REV 1.0

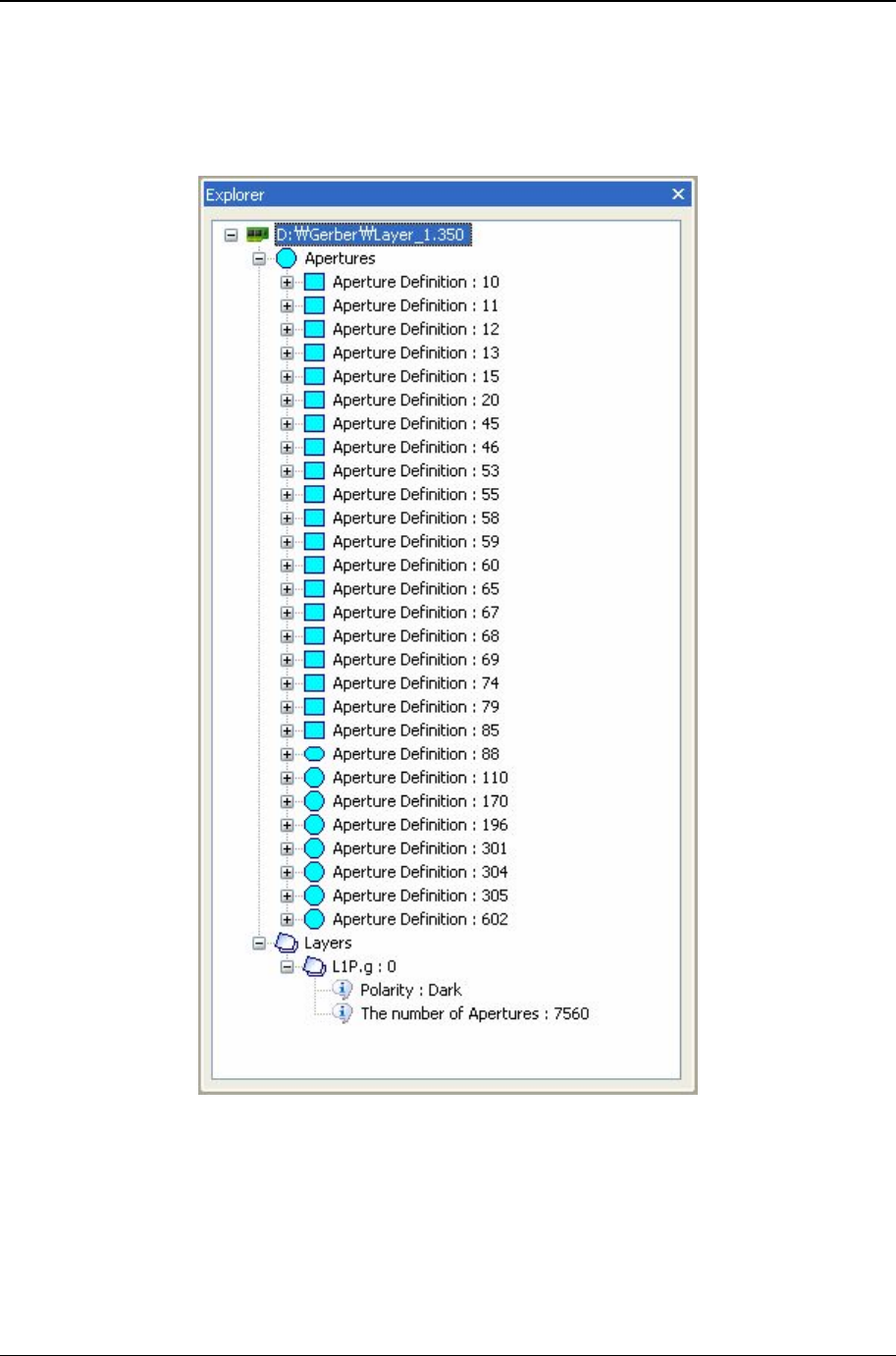

2.9 Explorer Bar (Explorer Bar)
显示Gerber文件构造.
[图表 2-14] Explorer Bar
