2. Gerber W orks 教 示软件画面构 成 PARMI CO ., LTD. 19 REV 1 . 0 2.10 Navigation Bar 全基板上 画面里 ，方框表示现 在 位置. [ 图 表 2-15 ] N a vig ation B a r 2.11 属性窗 (Property Bar) 属性窗 口详细内 容请参考第 2.1 .4.
GerberWorks
SPI HS60
18
REV 1.0
2.9 Explorer Bar (Explorer Bar)
显示Gerber文件构造.
[图表 2-14] Explorer Bar
2. GerberWorks 教示软件画面构成
PARMI CO., LTD.
19
REV 1.0

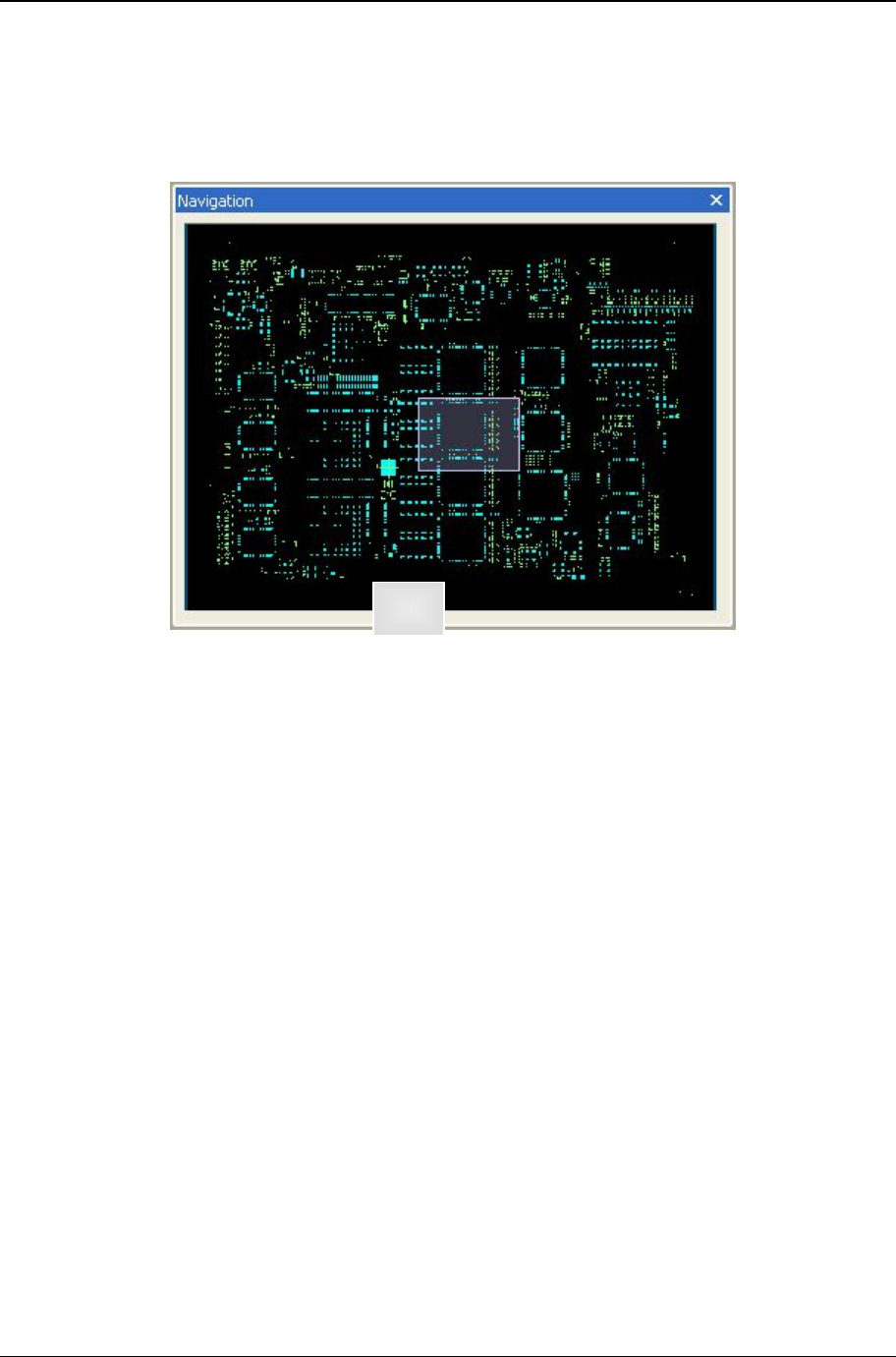

2.10 Navigation Bar
全基板上画面里，方框表示现在位置.
[图表 2-15] Navigation Bar
2.11 属性窗(Property Bar)
属性窗口详细内容请参考第 2.1.4.
GerberWorks
SPI HS60
20
REV 1.0
3. GerberWorks 教示软件操作过程
以下图表是GerberWorks 教示软件教示操作过程.
[图表 3-1] 教示作业顺序
3.1 输入Gerber文件
GerberWorks 软件运行后先输入Gerber 文件名.
n Gerber 文件打开
① File -> Import Gerber 或工具窗口点击
时 ‘Import Gerber’ 显示.
② 选择Gerber 文件后点击 打开.
