3.2 镜像、旋转(Mirroring, Rotation)
Gerber 文件打开时，有时数据和实际数据角度及方向不同. 这时旋转(Rotate)或Mirror变换后对正
基板数据来完成.
要 想 基板坐标系变换时利用 View -> Rotate 90 (
), Rotate -90 ( ), View ->
Mirror Horizontal ( ), Mirror Vertical ( ) 按键. 基板状态可以 ± 90度旋转变换或 X轴、
Y轴基对称变换.
[基本状态] [+90度旋转变换]
[图表 3-4] 旋转变换
[X轴对称变换] [Y轴对称变换]
[图表 3-5] 对称变换
3.3 尺
3. GerberWorks 教示软件操作过程
PARMI CO., LTD.
23
REV 1.0
尺功能利用在Flash, Trace、Pad 间测量距离时使用. 基板大小测量或阵列(Array)间距离测量时常
使用.
尺利用的方法分为两种.：最简单方法用鼠标拉长（方框形）时自动距离测定，第二种方法是用鼠标
一个点一个点选择的方法.第二种方法在不同画面情况下使用.
n 尺使用方法 1 : 两个Flash间测定
① View -> 尺 或工具窗口点击
.
② 尺窗口显示后，用鼠标点击Flash时自动选择Flash的中心位置.
③ 尺窗口自动显示两个Flash间距离.

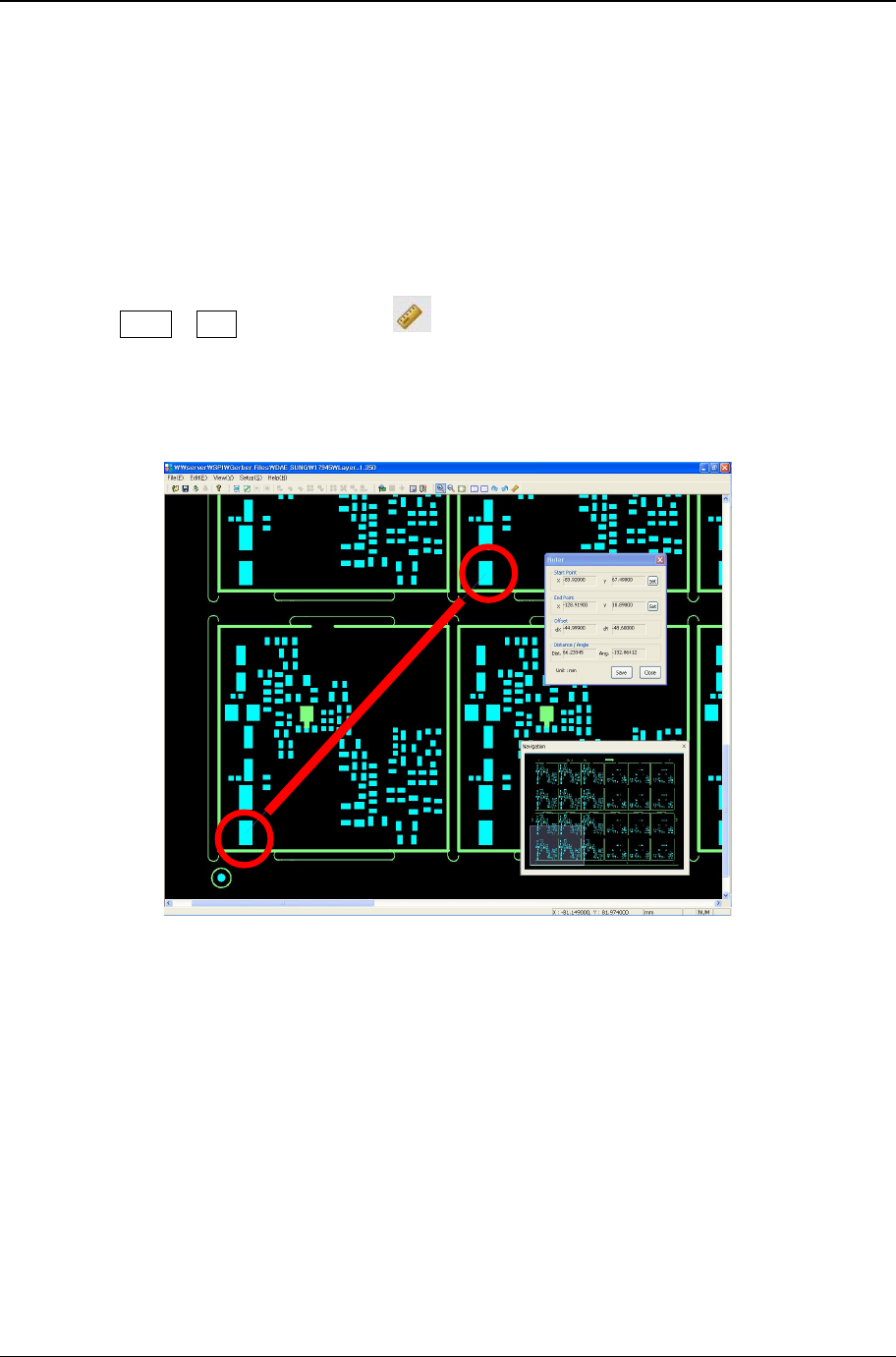

[图表 3-6] 两个Flash间距离测定
GerberWorks
SPI HS60
24
REV 1.0
n 尺使用方法 2 : 设定Flash开始点和截止点
① View -> 尺 或工具窗里点击
.
② 起始点的Flash用鼠标点击时，显示尺窗口.
③ Start Point栏点击 Set 按键时起始点设定.
④ 截止点的Flash用鼠标点击时，显示尺窗口.
⑤ 在尺窗口显示两个Flash间中心位置和距离的数值.
利用鼠标测定时，键盘上的Ctrl按键按住后，用鼠标点击Fiash.
Save 按键：把测定结果保存.

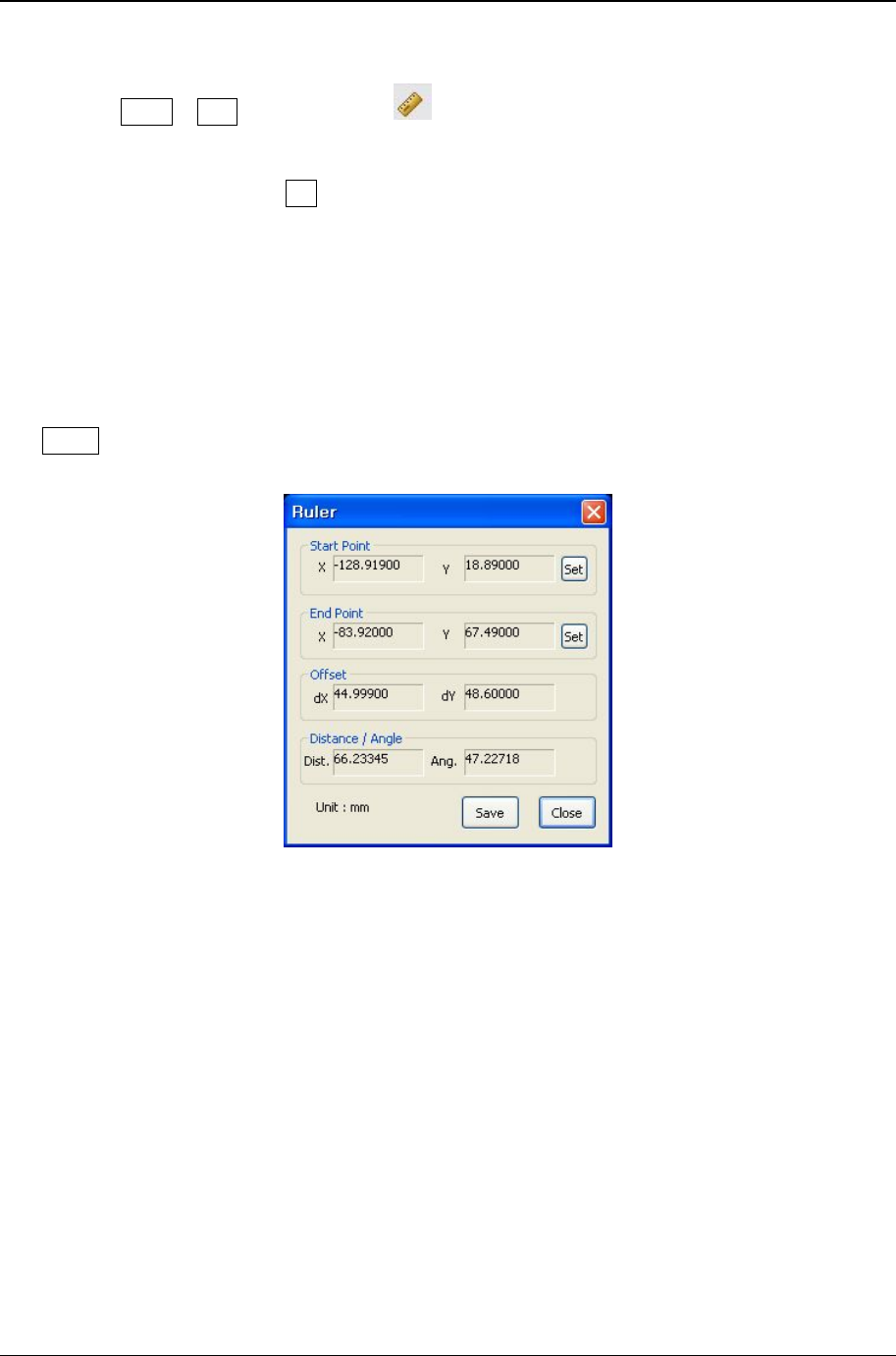

[图表 3-7] 尺对话框
