3. GerberWorks 教示软件操作过程

PARMI CO., LTD.

REV 1.0

3.4 基板信息设定(Panel Info..)

检测时需要基板大小信息. GerberWorks 利用外沿边框功能自动把基板大小计算出.

n 基板信息设定方法

① Setup -> Panel Info 或工具窗口点击

② 使用鼠标拉长（方框）基板外角线.

③ 基板大小对比后，修整对话框内信息.详细内容请参考‘Panel Setting’ 对话框项目.

④ 基板大小变更时点击 Preview 按键.

⑤ OK 按键.

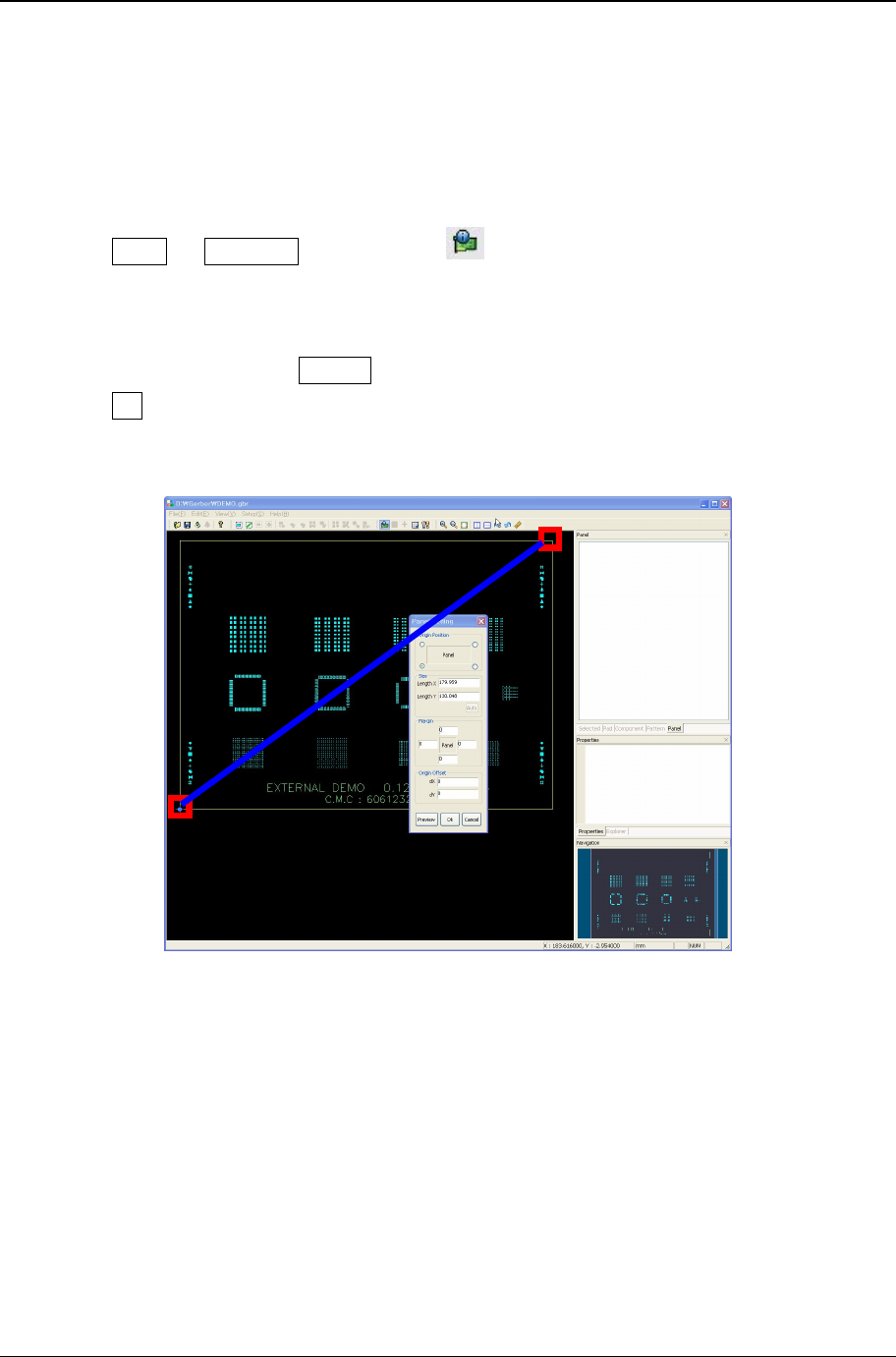

[图表 3-8] 基板信息设定

GerberWorks

SPI HS60

REV 1.0

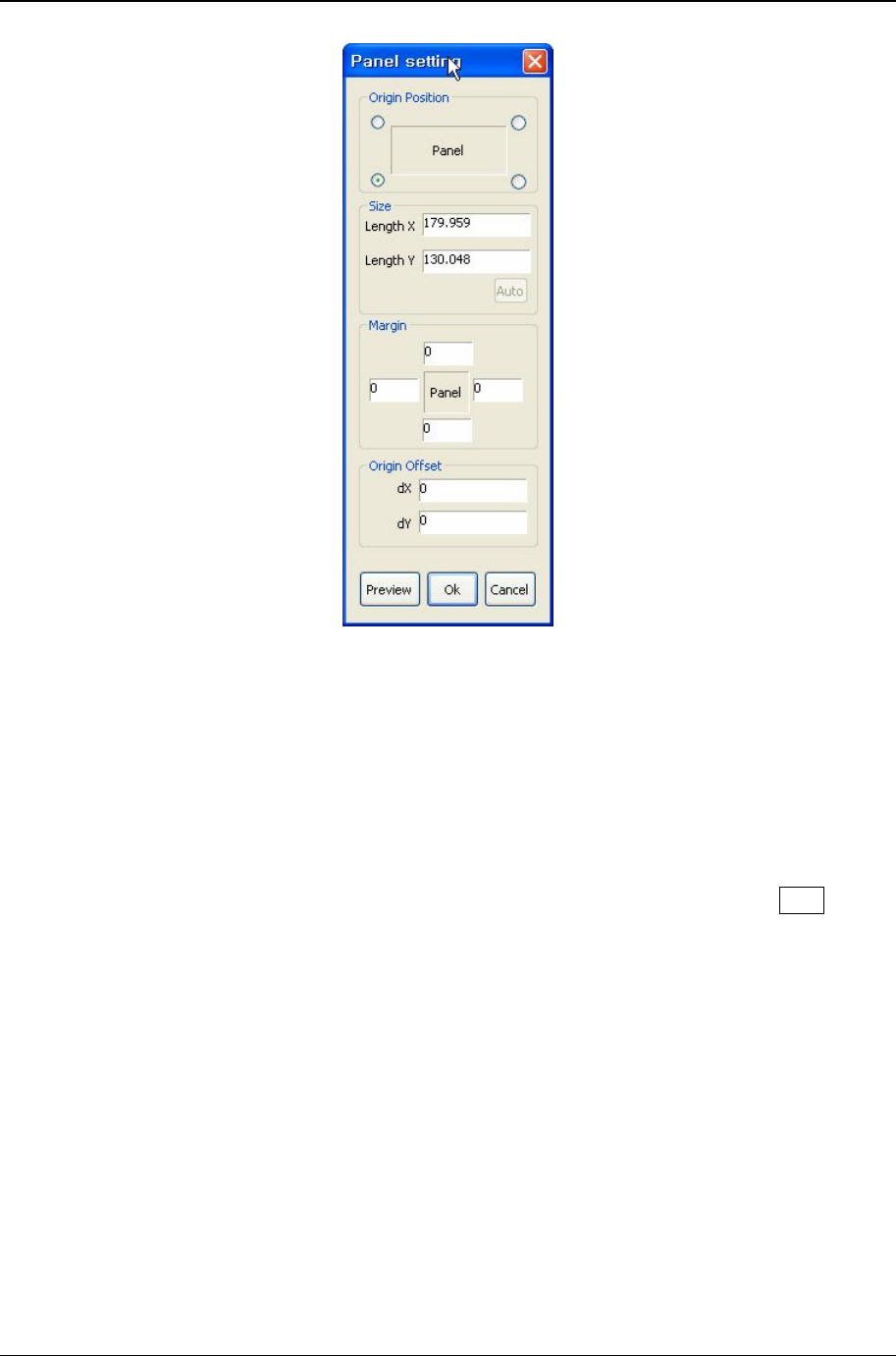

[图表 3-9] Panel Setting 对话框

n Panel Setting 对话框

① Origin Position : 设定坐标原点。左侧上下端和右侧上下端共4处中任选一处，一般选择

左下端为原点.

② Size : 基板的外角用鼠标拉长时，自动的测定基板大小. 使用者可以编辑. Auto 按键时

自动测定大小，详细内容请参考尺项目.

③ Margin : Gerber文件上的基板外角信息和实际基板大小不同时使用.

④ Origin Offset : 原点的位置整体移动补偿.

3. GerberWorks 教示软件操作过程

PARMI CO., LTD.

REV 1.0

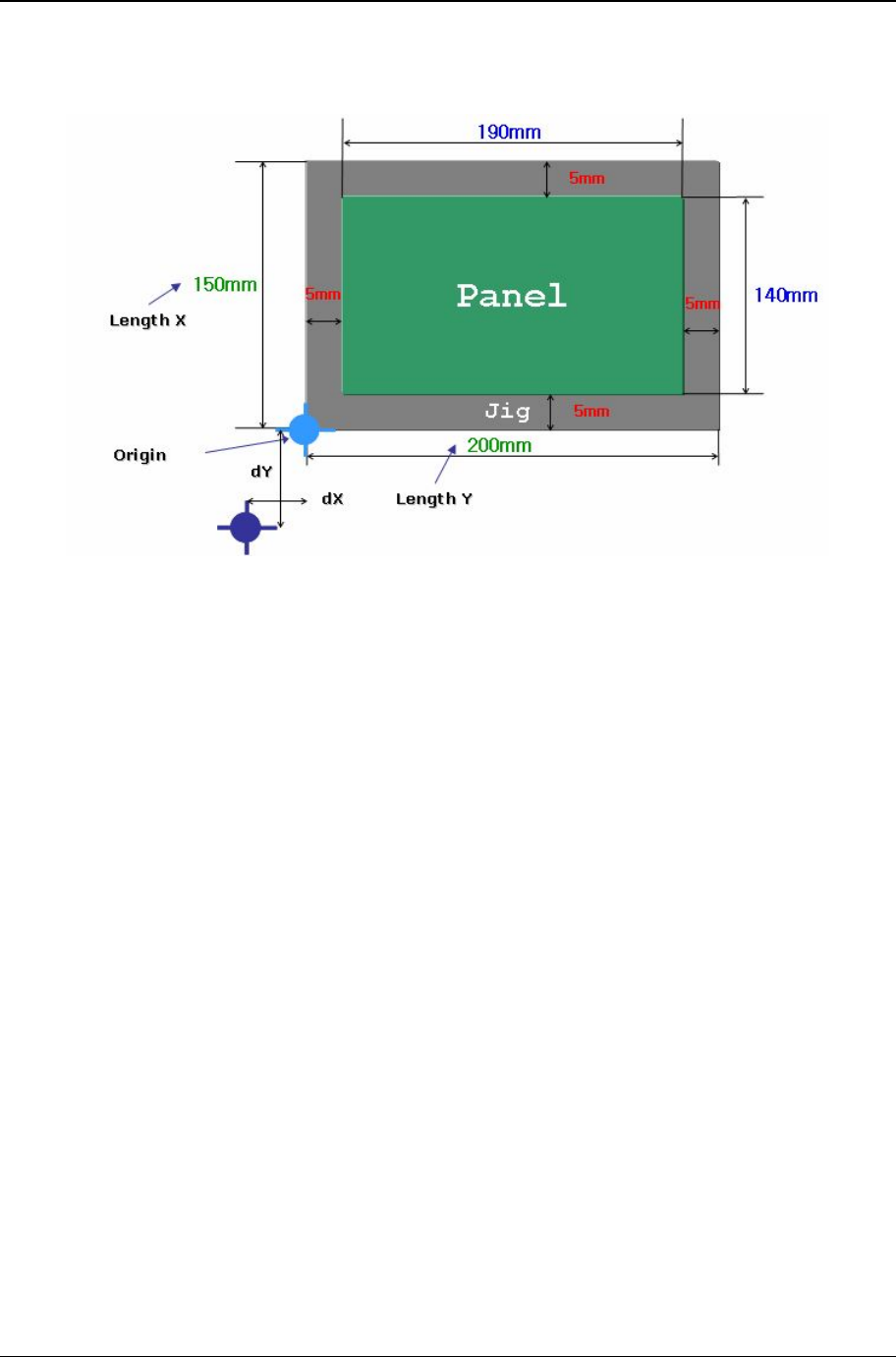

n 基板设定图

[图表 3-10] 基板设定
