3.5 阵列基板设定
基板是阵列基板时，基准阵列基板教示完毕后，剩下的阵列基板可以通过基准基板数据复制后粘
贴。 然后对阵列基板信息进行修正[X,Y 轴，列(Column)、行(Row)、数量等].
3.5.1 阵列增加(Add Array)
基准阵列板是教示作业中，作为基准的阵列基板（一般左侧下端）使用. 基准阵列板教示作业完
毕后，可以复制其它阵列板.
n 基准阵列板增加方法
① Setup -> Add Array 或工具窗点击
.
② 用鼠标拉长阵列基板时，‘Array Add’ 显示对话框.
③ 输入基准阵列板名.
④ OK 按键时基准阵列板增加.

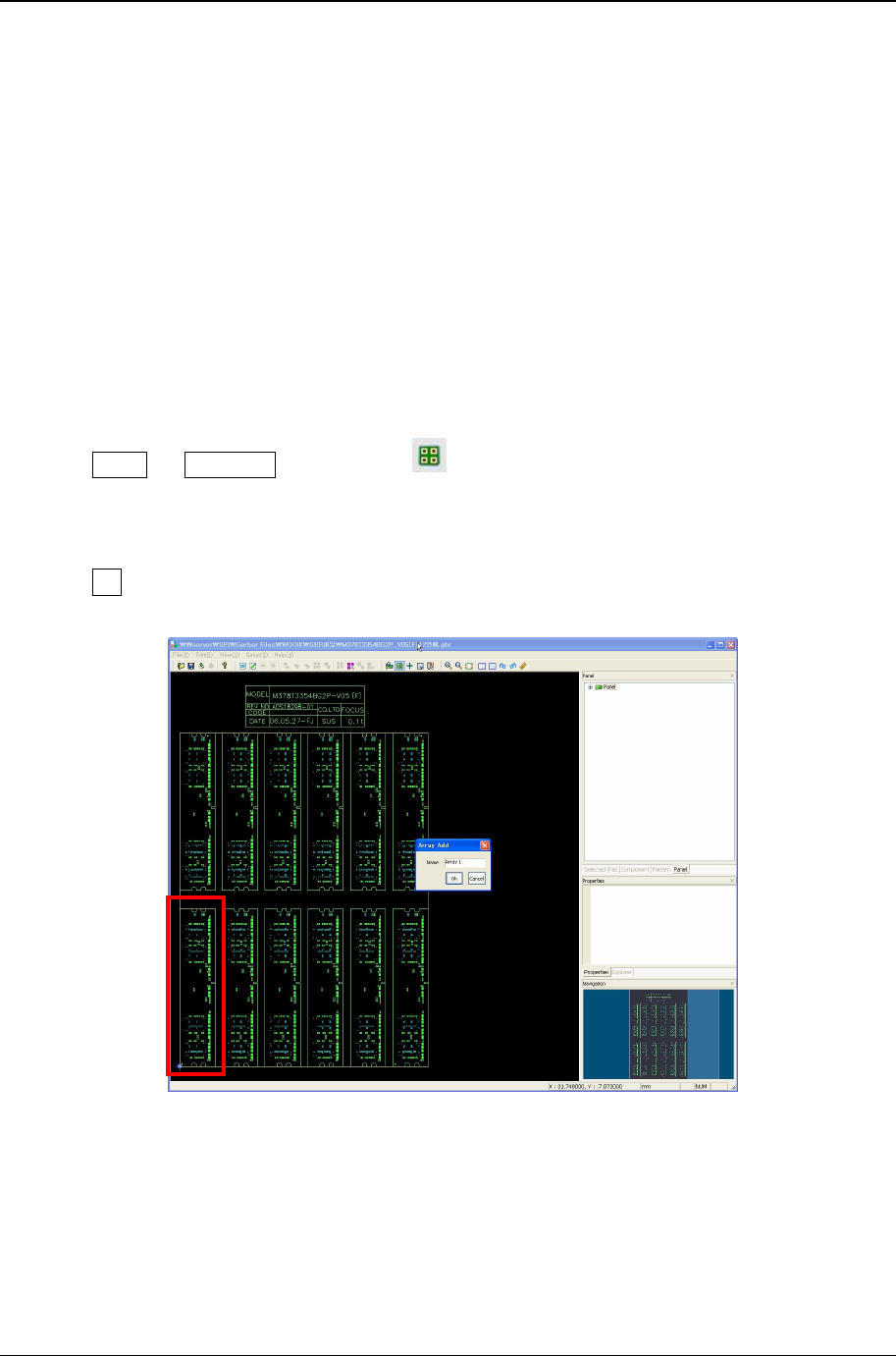

[图表 3-11] 基准阵列板设定
3. GerberWorks 教示软件操作过程
PARMI CO., LTD.
29
REV 1.0
※ SPIworks 软件里，阵列基板检测时条件
① GerberWorks 教示软件里，设定为阵列Fiducial .
② 各阵列板统一位置必存在阵列Fiducial.
③ GerberWorks 教示软件里，设定为阵列信息(阵列大小, 阵列数量).
GerberWorks
SPI HS60
30
REV 1.0
3.5.2 阵列复制(Copy Array)
基准阵列板里Fiducial、Pad 等教示作业完毕后, 复制、粘贴到其它阵列基板.
n 阵列复制方法
① View -> 尺 或工具窗点击
.
② 利用尺基准阵列板的任Pad开始，其它阵列基板的同样Pad间距离测定.
③ Save 按键点击后，测定结果保存.
④ Setup -> Copy Array 选择时‘Array Copy’ 显示对话框.
⑤ Source Array里选择想要复制的基准阵列板.
⑥ Count里输入需要复制的阵列基板数（行、列）.
⑦ Copy 按键点击时阵列复制作业完毕.
[图表 3-12] 阵列复制
