3. Gerber W orks 教 示软件操作过 程 PARMI CO ., LTD. 31 REV 1 . 0 [ 图 表 3-13 ] Arr ay Co p y 对话 框 [ 图 表 3-1 4] 阵 列 复 制 结 果
GerberWorks
SPI HS60
30
REV 1.0

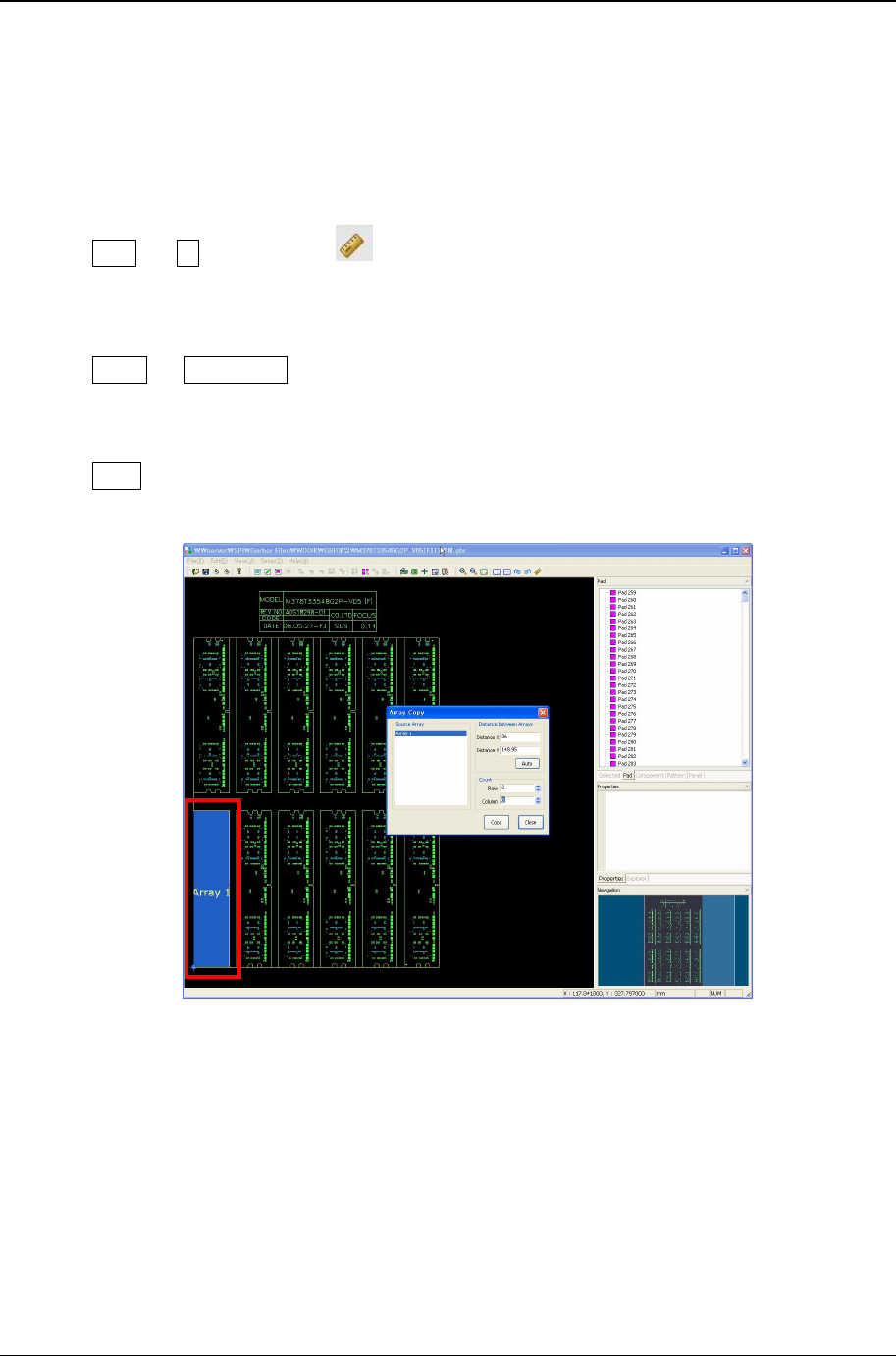

3.5.2 阵列复制(Copy Array)
基准阵列板里Fiducial、Pad 等教示作业完毕后, 复制、粘贴到其它阵列基板.
n 阵列复制方法
① View -> 尺 或工具窗点击
.
② 利用尺基准阵列板的任Pad开始，其它阵列基板的同样Pad间距离测定.
③ Save 按键点击后，测定结果保存.
④ Setup -> Copy Array 选择时‘Array Copy’ 显示对话框.
⑤ Source Array里选择想要复制的基准阵列板.
⑥ Count里输入需要复制的阵列基板数（行、列）.
⑦ Copy 按键点击时阵列复制作业完毕.
[图表 3-12] 阵列复制
3. GerberWorks 教示软件操作过程
PARMI CO., LTD.
31
REV 1.0

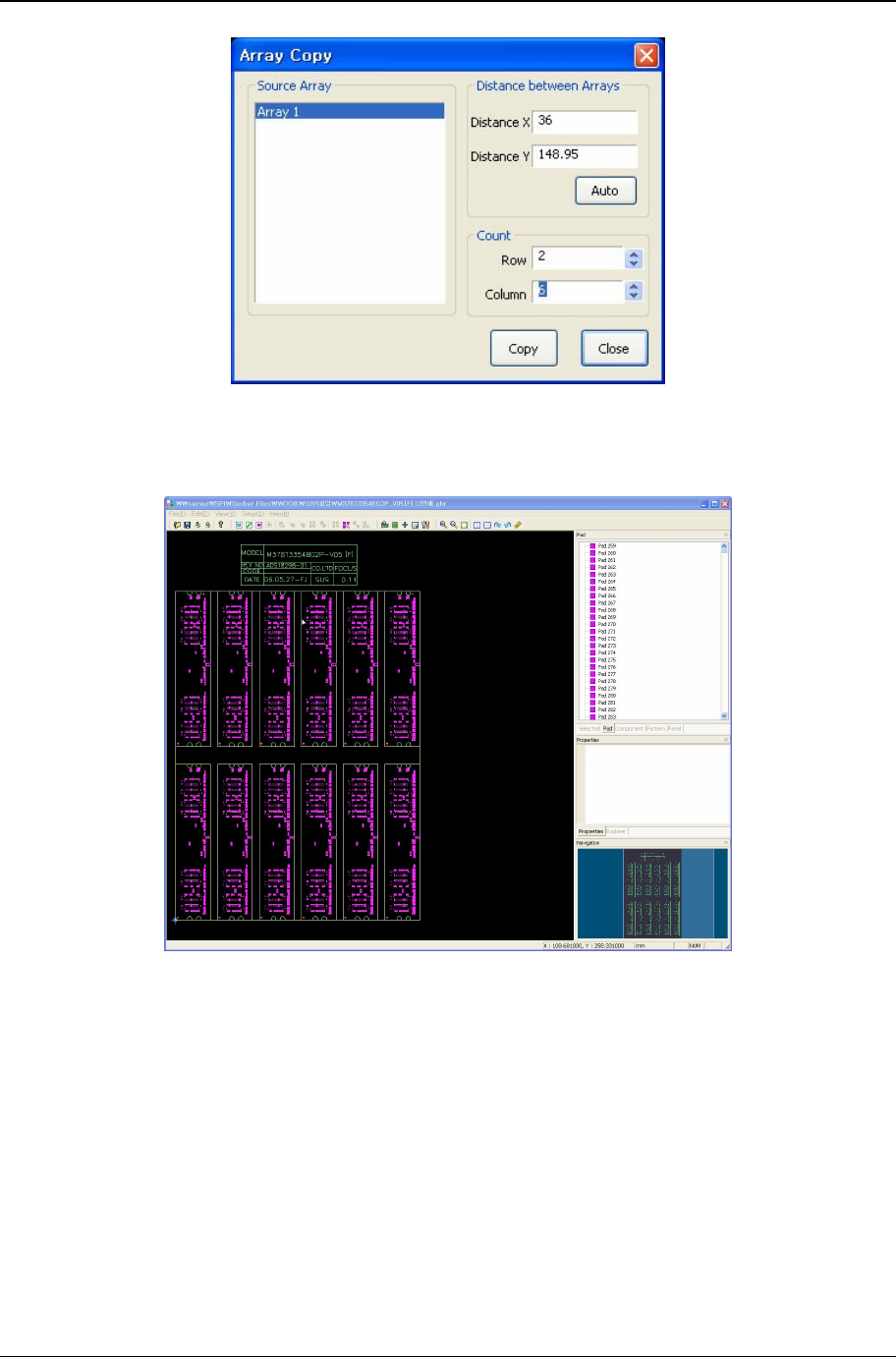

[图表 3-13] Array Copy 对话框
[图表 3-14] 阵列复制结果
GerberWorks
SPI HS60
32
REV 1.0

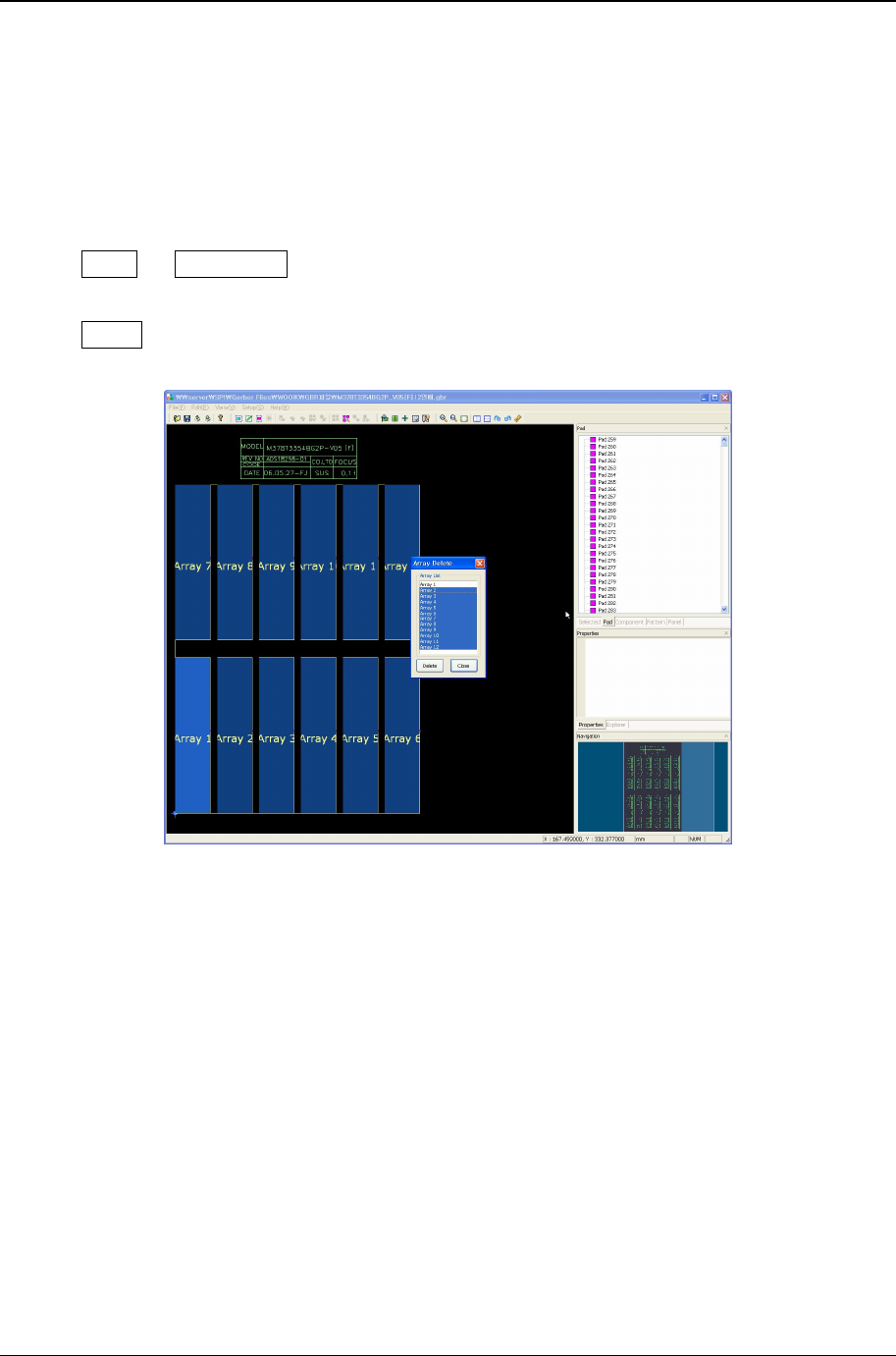

3.5.3 阵列删除(Delete Array)
阵列设定错误或复制错误时，利用此功能.
n 阵列删除方法
① Setup -> Delete Array 点击按键时显示 ‘Delete Array’ 对话框.
② 在阵列列表里选择想要删除的阵列，也可以同时选择多个阵列.
③ Delete 按键点击.
[图表 3-15] 阵列删除
