3.6.1 Fiducial 设定

在Gerber文件里，Fiducial是由Flash或Trace构成.

n Fiducial 设定方法

① Setup -> Add Fiducial 或工具窗口点击

按键时显示 ‘Fiducial’ 对话框.

② 对话框的Fiducial Type里，可以点击Global后确认Fiducial 形状, 大小, 位置等.

③ OK 按键选择

Fiducial设定完毕时主界面上显示黄色方框.

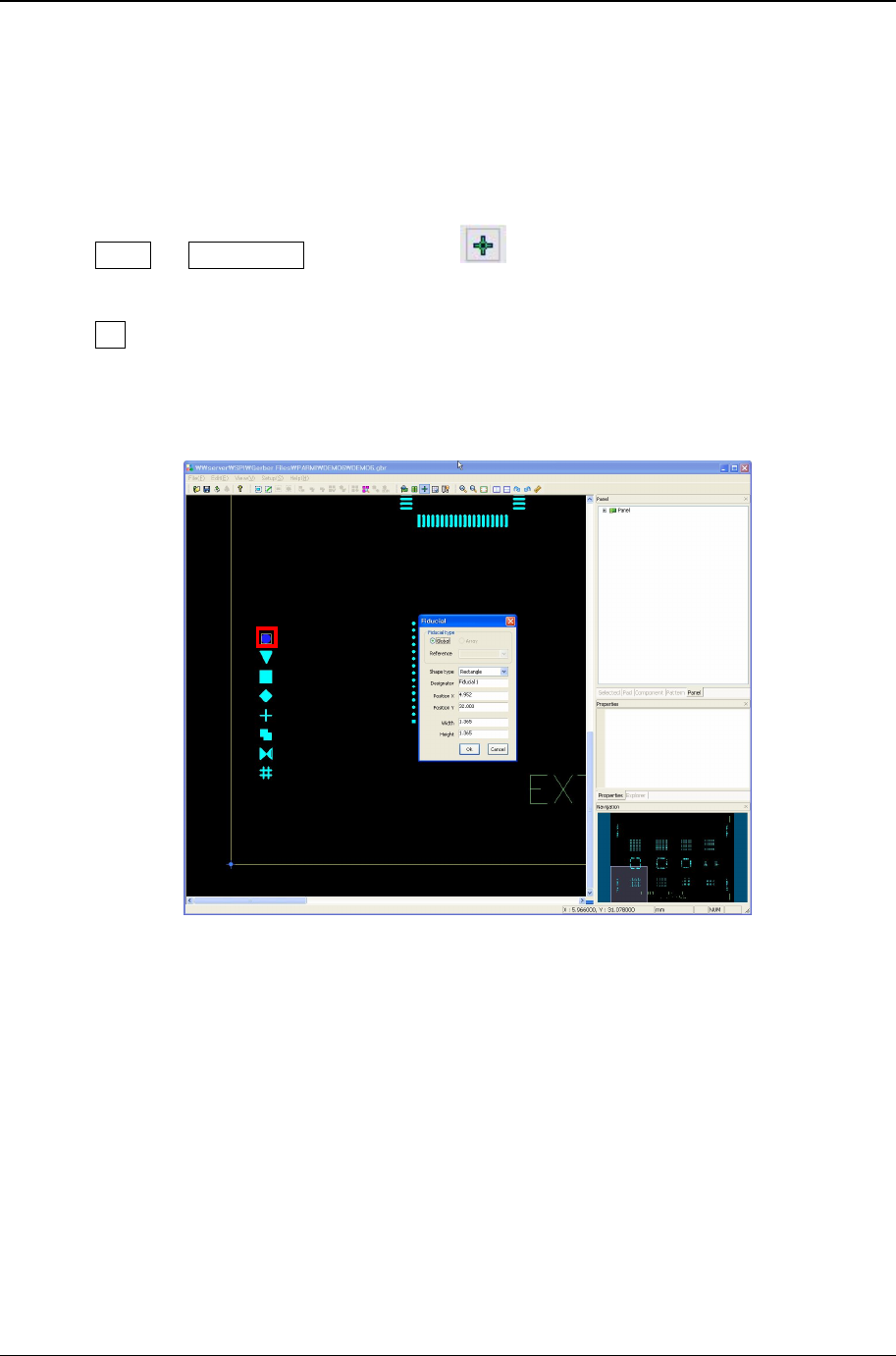

[图表 3-17] Fiducial 设定

3. GerberWorks 教示软件操作过程

PARMI CO., LTD.

REV 1.0

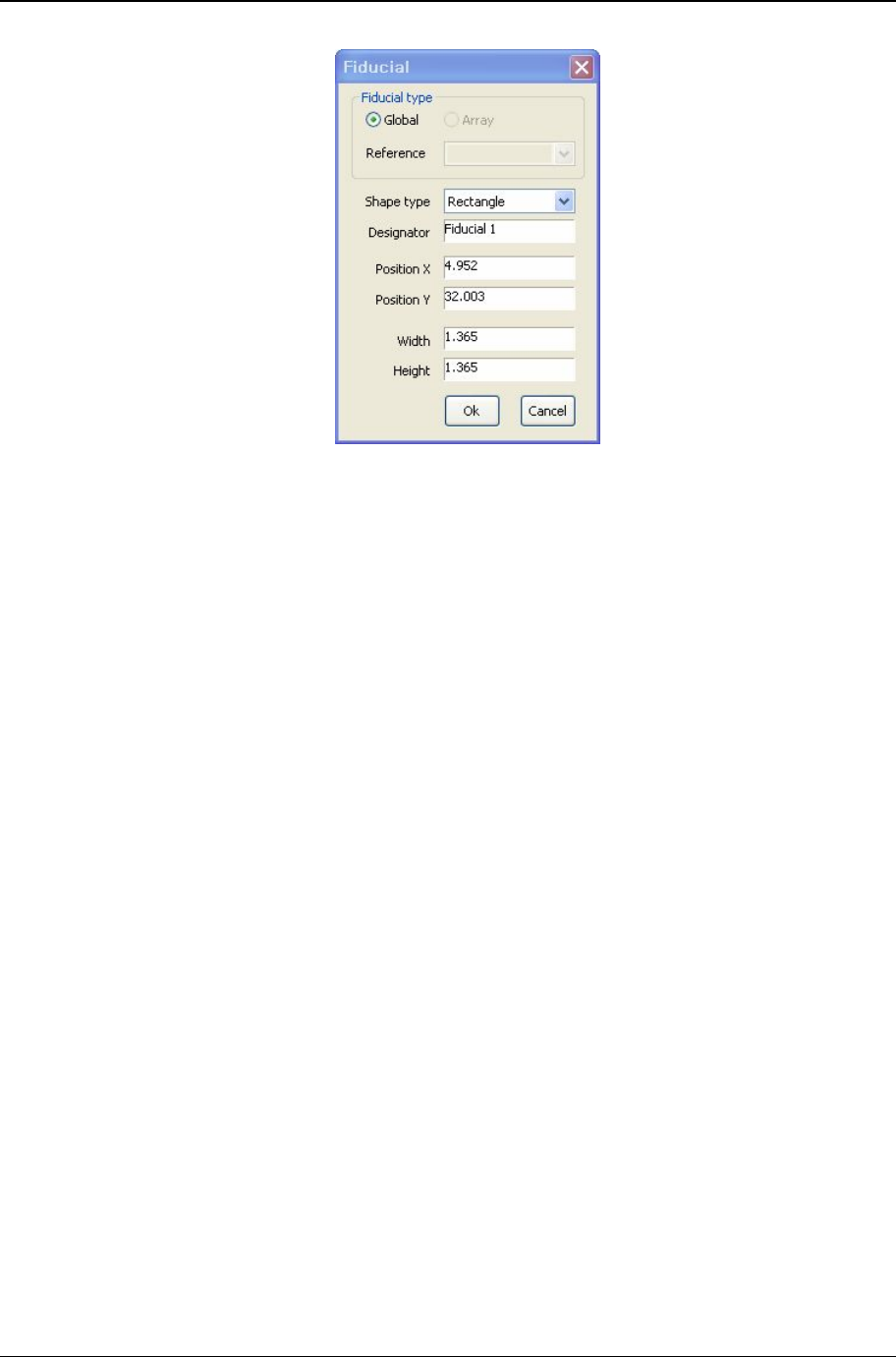

[图表 3-18] Fiducial 对话框

GerberWorks

SPI HS60

REV 1.0

3.6.2 阵列 Fiducial(Array Fiducial) 设定

基板是由阵列基板构成时，可以使用阵列Fiducial(Array Fiducial)来设定. 教示软件里设定阵列

Fiducial时所有Fiducial都检查. 阵列Fiducial设定方法跟Fiducial设定方法同样.

n 阵列Fiducial设定方法

① Setup -> Add Fiducial 或工具窗口

点击.

② 基准阵列板里用鼠标Fiducial拉长（方块）后选择时显示 ‘Fuducial’ 对话框.

③ 对话框的 Fiducial Type选择Array、Reference选择基准阵列板. (列: Array1)

④ Fiducial 形状, 大小, 位置等确认后OK 按键点击.

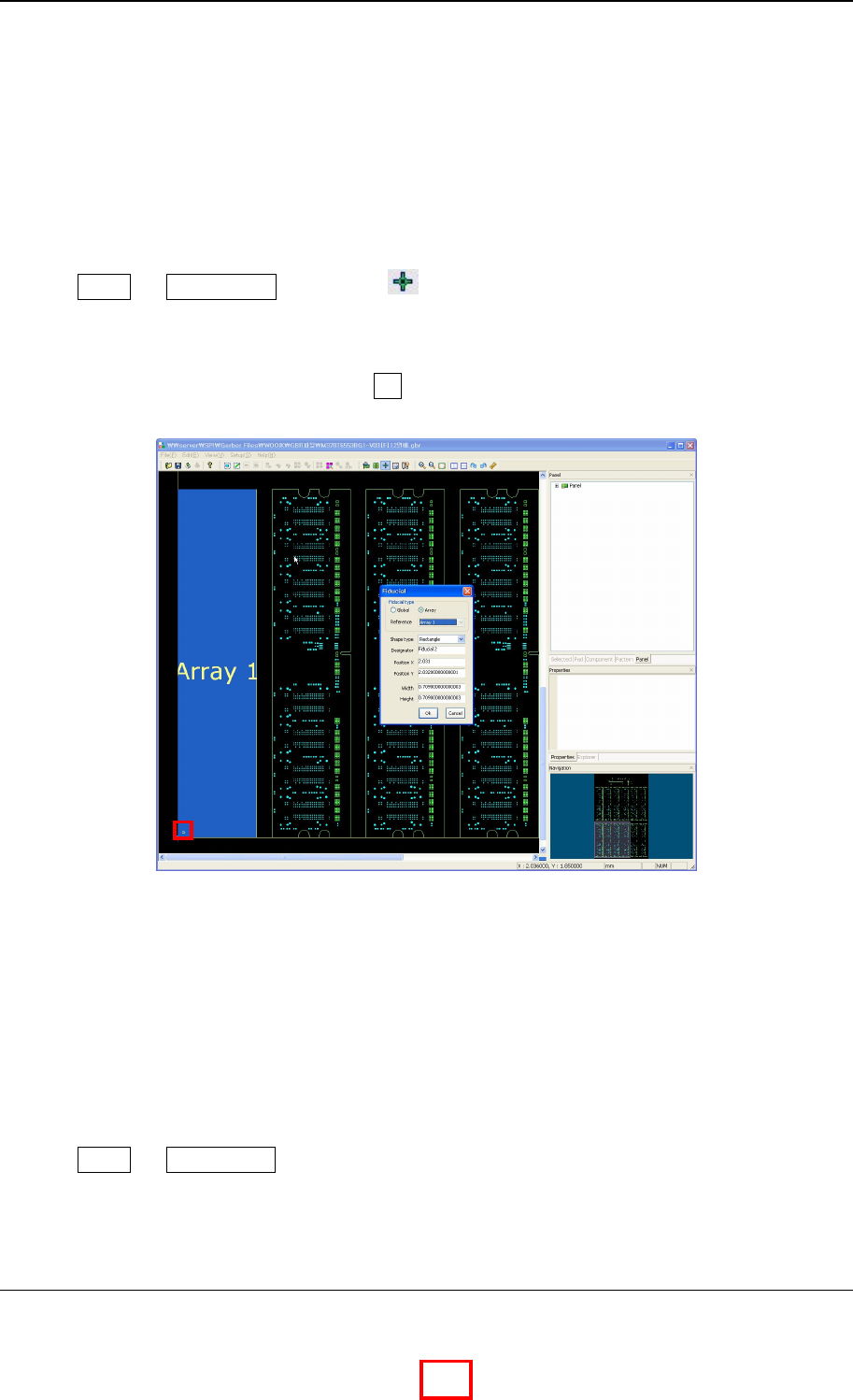

[图表 3-19] 阵列Fiducial设定

3.6.3 Fiducial 信息确认

可以确认Fiducial 信息以及编辑功能.

① Setup -> Edit Fiducial 菜单选择.

② ‘Fiducial Edit’ 对话框显示后，可以确认Fiducial 信息.

③ Edit ：编辑.
