3. GerberWorks 教示软件操作过程
PARMI CO., LTD.
37
REV 1.0
④ Delete ：删除.

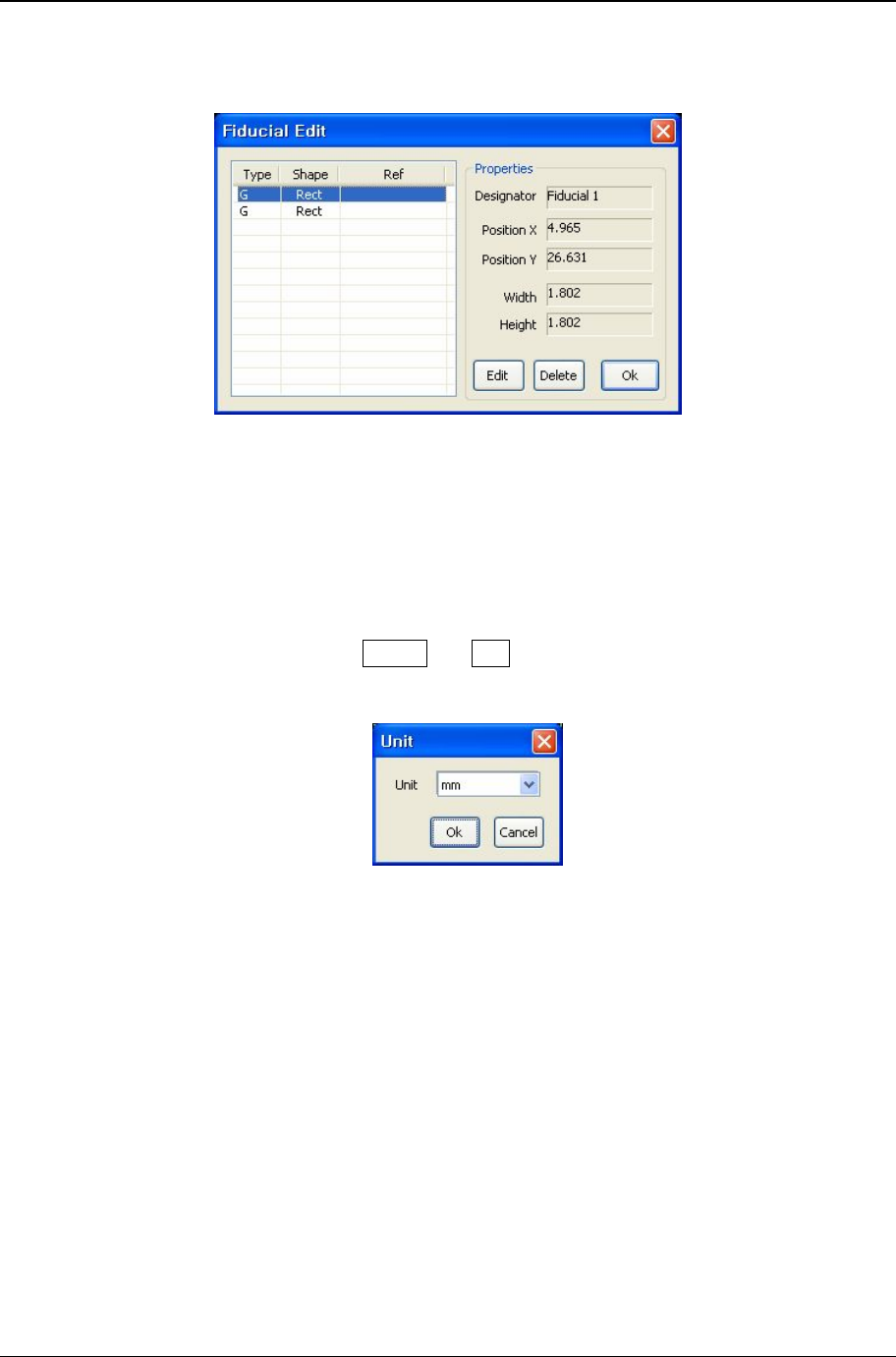

[图表 3-20] Fiducial 编辑窗
3.7 单位切换
教示软件里可以变更单位. 点击菜单 Setup -> Unit 显示如下框.
[图表 3-21] 单位切换图
GerberWorks
SPI HS60
38
REV 1.0
3.8 外沿边框搜索(Edge Detection)
Edge Detection是影像处理技法. 特定Gerber文件里一个Pad表现或Flash和Trace同时表现来可使
用. 利用外沿边框搜索功能不仅仅读取外沿边框，还Flash和Trace间通过理论上演算后，可以读取
正确的Pad 形状.
演算方法有多样,如下说明在GerberWorks里提供的 ‘Trace Off’和 ‘Inside Off’ 功能.
n Trace OFF
Trace删除后执行Edge Detection. Trace删除时，实际Pad同样的形状可以取得.
① 利用Shift按键可以所有Flash和Trace选择.
② 鼠标右键单击时显示Popup菜单.
③ Edge Detection选择时显示‘Edge Detection’ 对话框.
④ ‘Trace Off’选择.
⑤ Change 按键点击时，仅所选择的Flash和TraceInside Off, Change All 按键点击时，所有同
样的Pattern搜索外沿边框.
n Inside OFF
所有内部全部删除后执行Edge Detection.
① Flash或Trace选择后, 鼠标右键单击显示 Popup菜单.
② Edge Detection选择时显示‘Edge Detection’ 对话框.
③ ‘Inside Off’选择.
④ Change 按键点击时，仅所选择的Flash和TraceInside Off, Change All 按键点击时，所有同
样Pattern搜索外沿边框.
3. GerberWorks 教示软件操作过程
PARMI CO., LTD.
39
REV 1.0

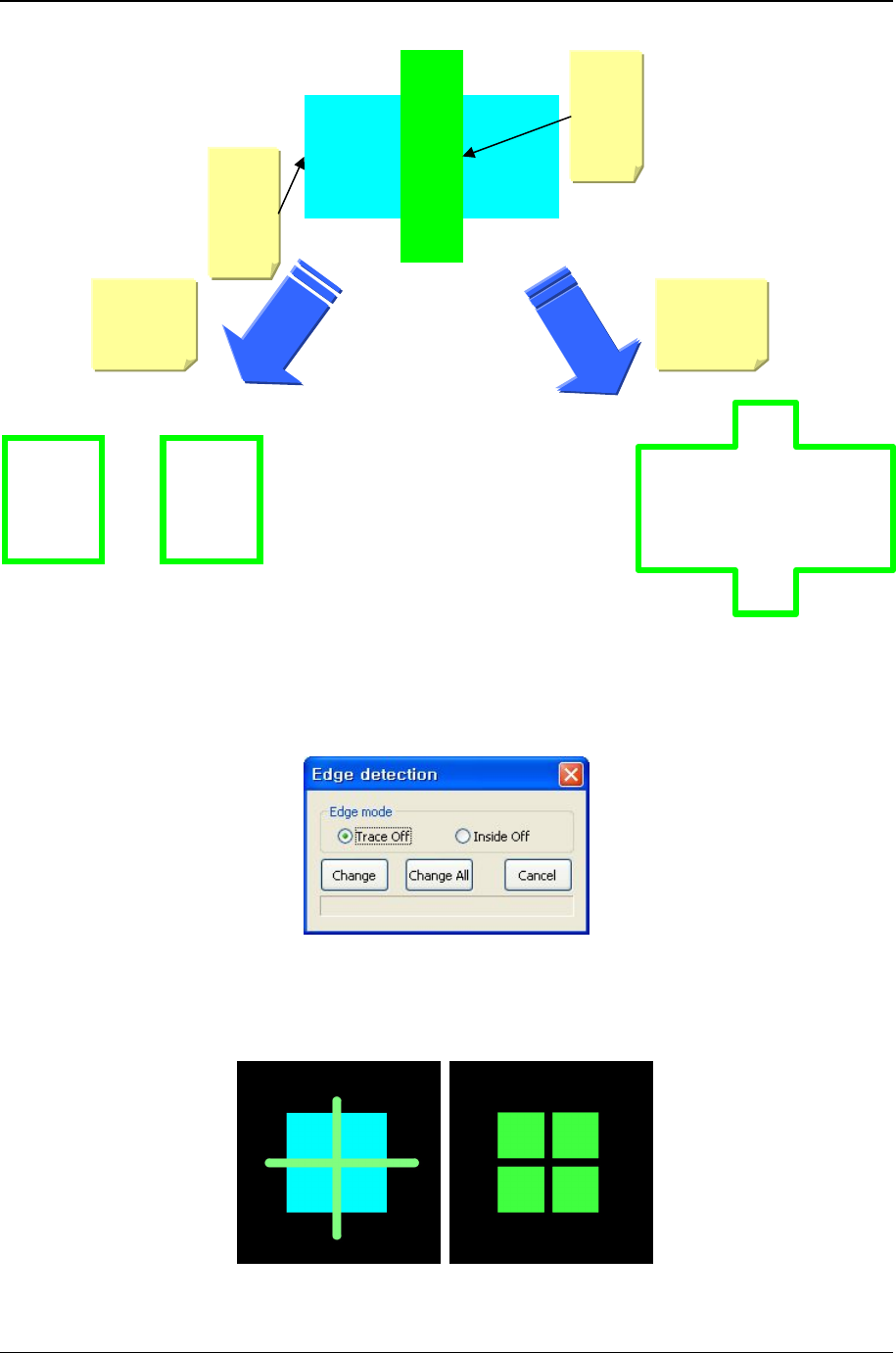

[图表 3-22] Trace Off와 Inside Off의 차이점
[图表 3-23] Edge Defection 对话框
[图表 3-24] Edge Detection : Trace Off (1)
