3. Gerber W orks 教 示软件操作过 程 PARMI CO ., LTD. 41 REV 1 . 0 3.9 自 动读 取Pad (F ind all pads) 在 Gerber W orks 里 ，通过影像处理演算 ，自动读取 Pa d. 菜 单 Edit -> Find All Pads 或工具窗 口 点击 按 键 时，全部 基 板 或 阵 列基板 教 示 所 选择 的 基本 阵 列 进行 自 动读 取Pad.…
GerberWorks
SPI HS60
40
REV 1.0

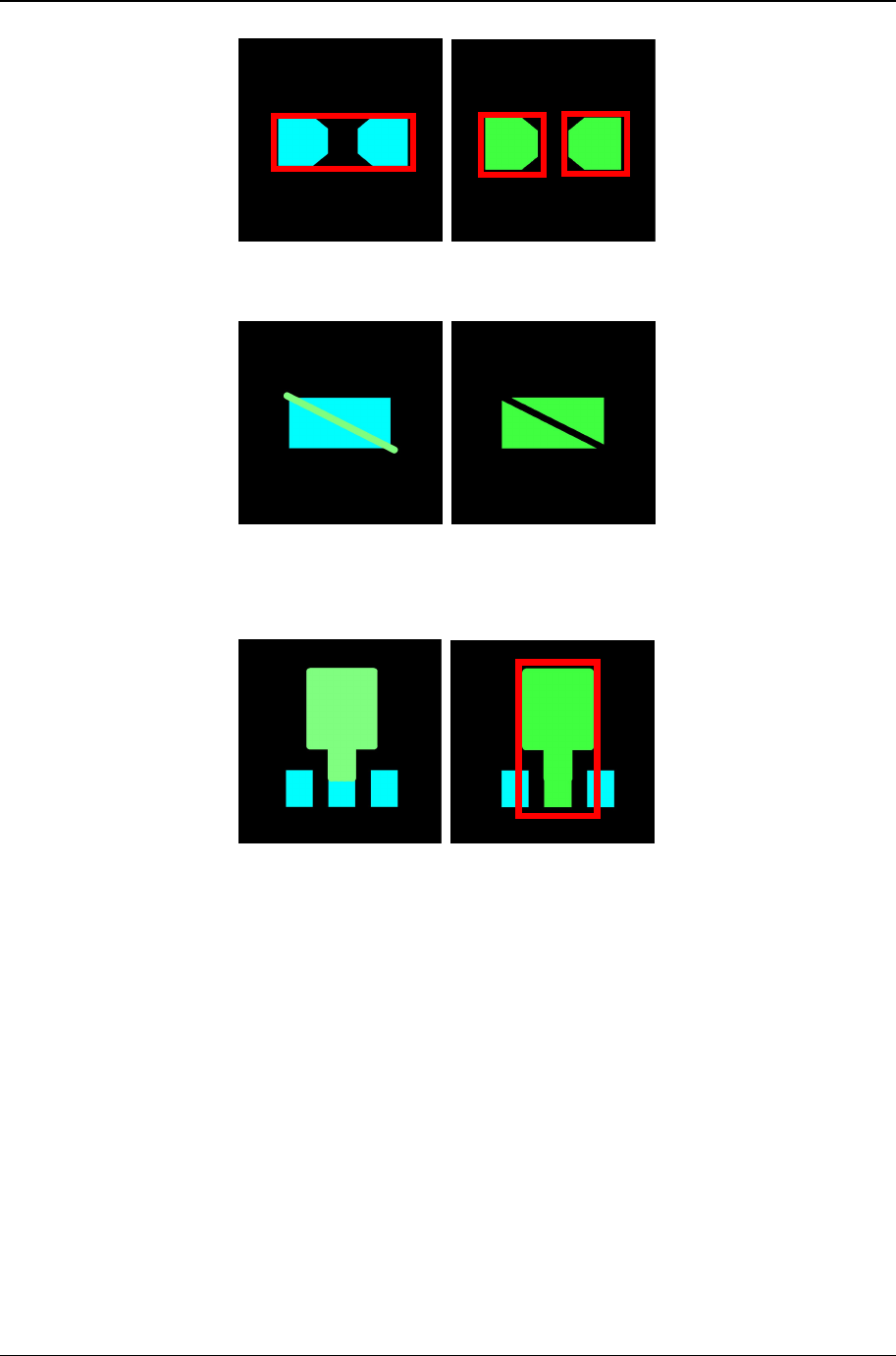

[图表 3-25] Edge Detection : Trace Off (2)
[图表 3-26] Edge Detection : Trace Off (3)
[图表 3-27] Edge Detection : Inside Off
3. GerberWorks 教示软件操作过程
PARMI CO., LTD.
41
REV 1.0
3.9 自动读取Pad(Find all pads)
在GerberWorks里，通过影像处理演算，自动读取Pad. 菜单 Edit -> Find All Pads 或工具窗口
点击 按键时，全部基板或阵列基板教示所选择的基本阵列进行自动读取Pad.
自动读取Pad完毕后Pad大小和面积计算后可以得出Pad信息.

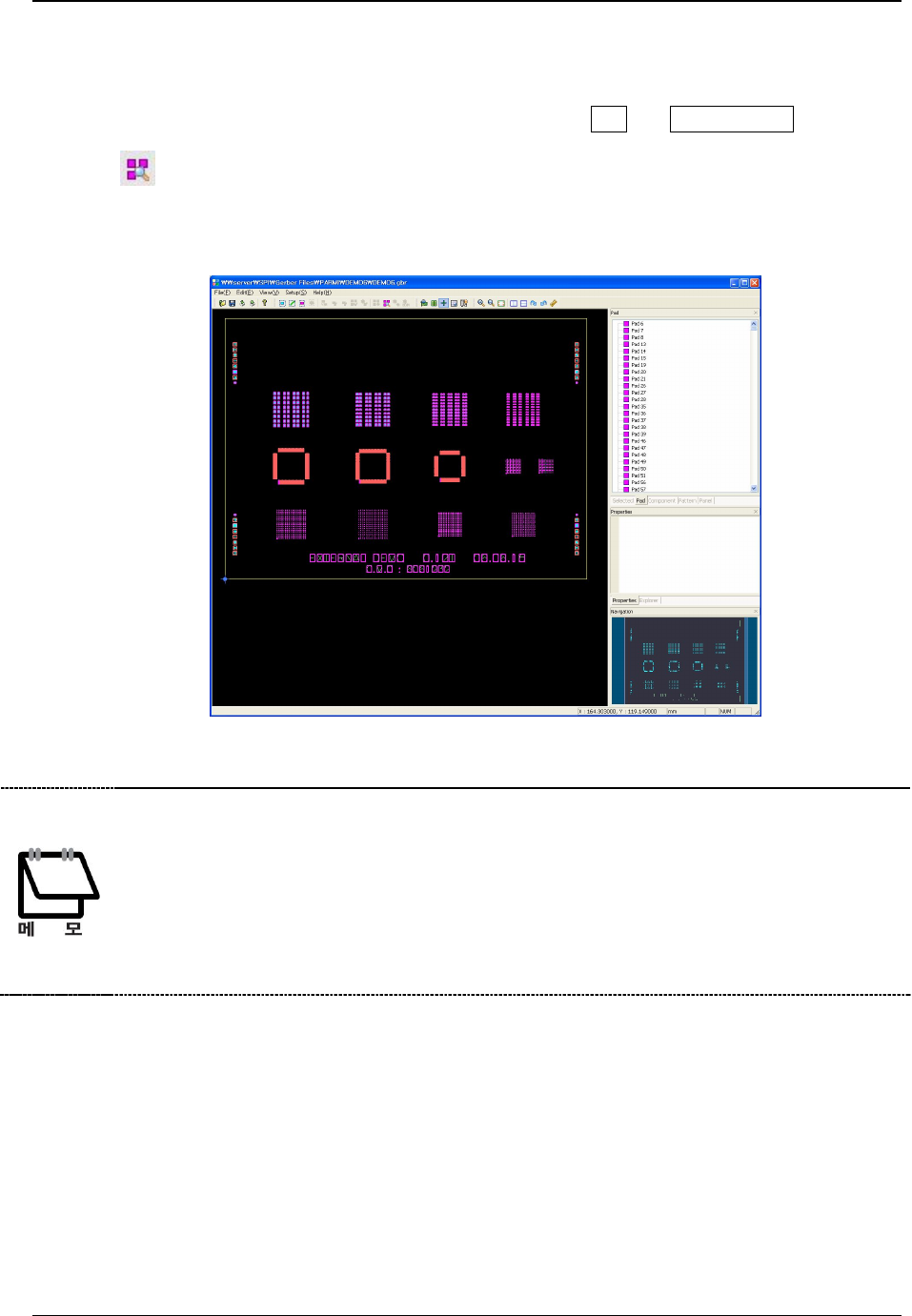

[图表 3-28] 自动创建Pad
※ Pad(Pad)和Pattern(Pattern)
① Pad(Pad) – 红色线或红色图形
基板上印刷锡膏部位.
② Pattern(Pattern)
相互连接的 Flash(Flash)及Trace(Trace)的集合（形状,大小,角度）. 一般一个Pattern里，存在多
个Pad.
GerberWorks
SPI HS60
42
REV 1.0
3.10 Pad 编辑
利用Find All Pads自动创建的Pad和实际锡膏印刷范围不一致时把Pad编辑（删除、增加、修整）
后对准.
3.10.1 Pad 删除
自动读取Pad功能是影像处理方法来读取，所以无Pad位置也显示Pad.
所以无锡膏印刷的各Pad全部删除，方法如下.
n Pad 删除方法
① Edit -> Select Pad 或工具窗口点击
.
② 要删除Pad用鼠标选择.
③ Edit -> Delete .
④ 是 点击时删除.

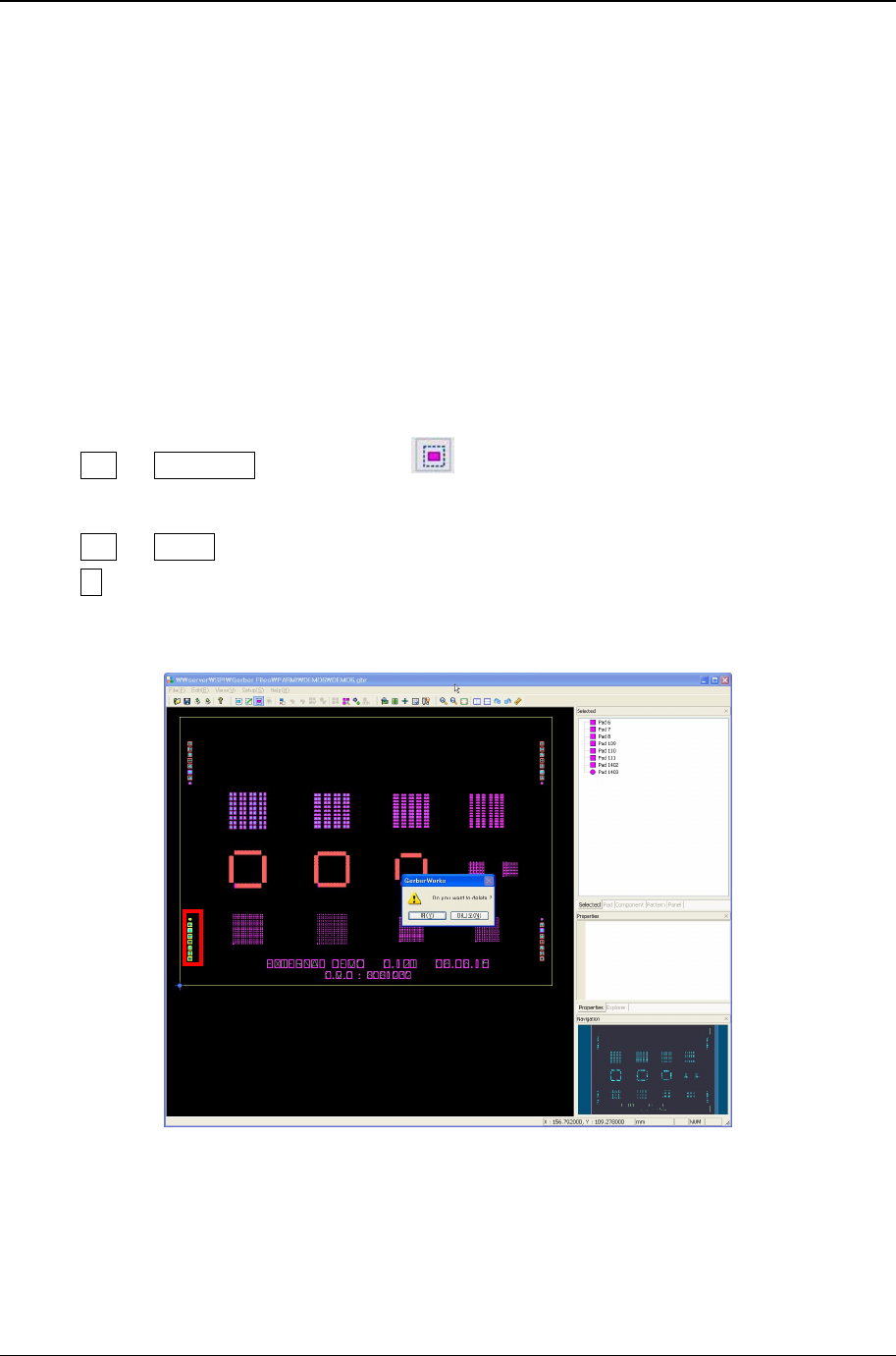

[图表 3-29] Fiducial上Pad删除
