3.10 Pad 编辑
利用Find All Pads自动创建的Pad和实际锡膏印刷范围不一致时把Pad编辑（删除、增加、修整）
后对准.
3.10.1 Pad 删除
自动读取Pad功能是影像处理方法来读取，所以无Pad位置也显示Pad.
所以无锡膏印刷的各Pad全部删除，方法如下.
n Pad 删除方法
① Edit -> Select Pad 或工具窗口点击
.
② 要删除Pad用鼠标选择.
③ Edit -> Delete .
④ 是 点击时删除.

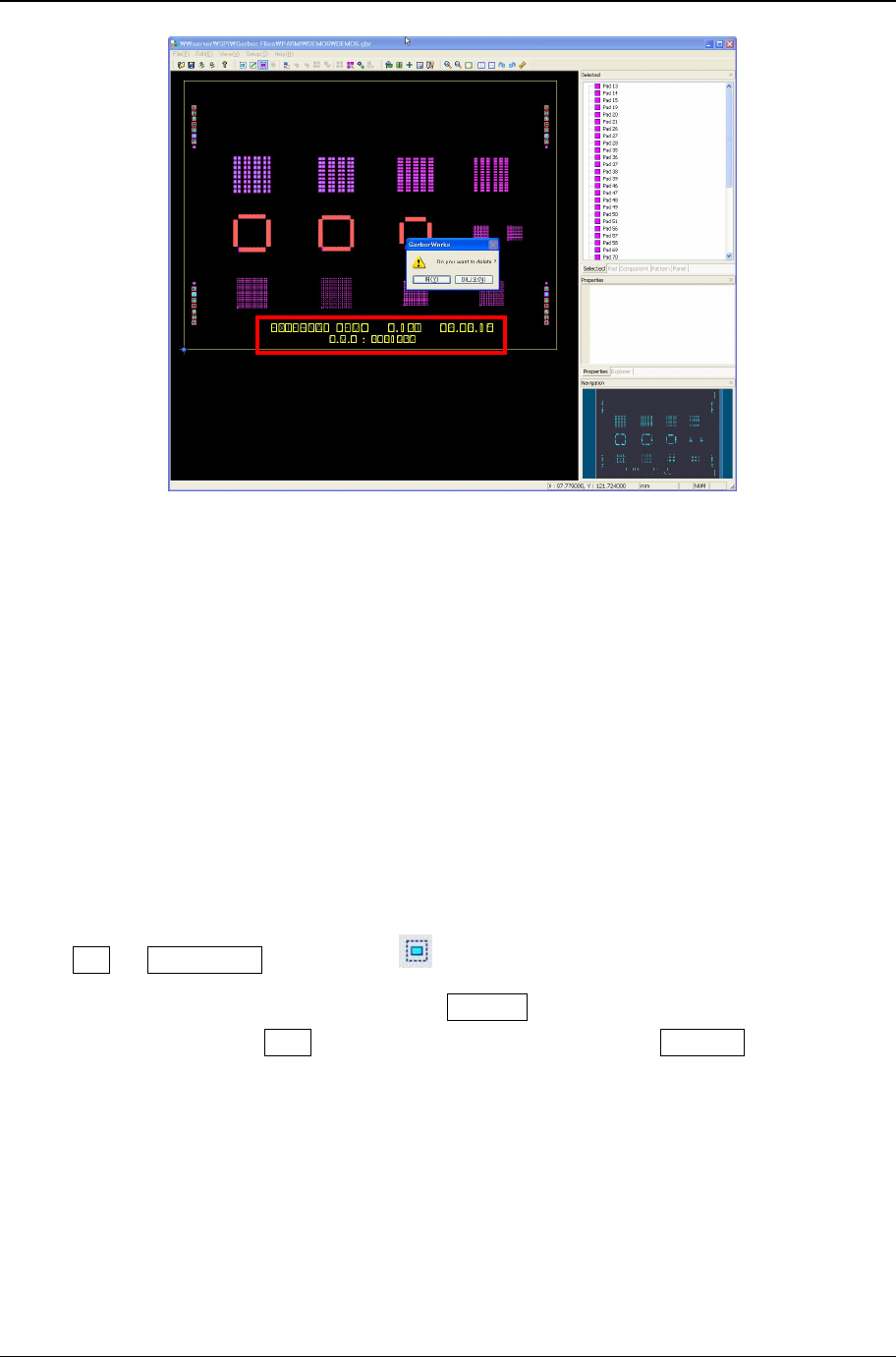

[图表 3-29] Fiducial上Pad删除
3. GerberWorks 教示软件操作过程
PARMI CO., LTD.
43
REV 1.0
[图表 3-30] Trace 周边Pad删除
3.10.2 Pad 增加(Add Pad)
自动读取Pad以后把Pad删除后，重新增加或Pad增加时使用.
n Flash增加Pad
① Edit -> Select Flash 或工具窗点击
.
① Flash选择后，鼠标右键单击Popup菜单的 Add Pad .
② Add Pad 对话框里，Pads 选择时，所有同样的Flash增加为Pad, One Pad 选择时，仅一个
Flash增加为Pad.
③ Pad 增加完毕时，显示已增加Pad数框
GerberWorks
SPI HS60
44
REV 1.0
[图表 3-31] Flash增加Pad
[图表 3-32] Trace增加Pad
