3. Gerber W orks 教 示软件操作过 程 PARMI CO ., LTD. 45 REV 1 . 0 3.10 .3 Pad 修 整 Pa d 修整 有两种意 义 . 第一 自 动 P ad 读 取 时得出错 误 Pa d 时 ，用 外沿 边 框搜索功能 分离 的 作 业 , 第二 基板 和Pad 旋 转 时，把 旋 转 角度自 动 计算 功能 . n 外沿 边 框 搜索 (Edg e D etectio n) 外沿 边 …
GerberWorks
SPI HS60
44
REV 1.0

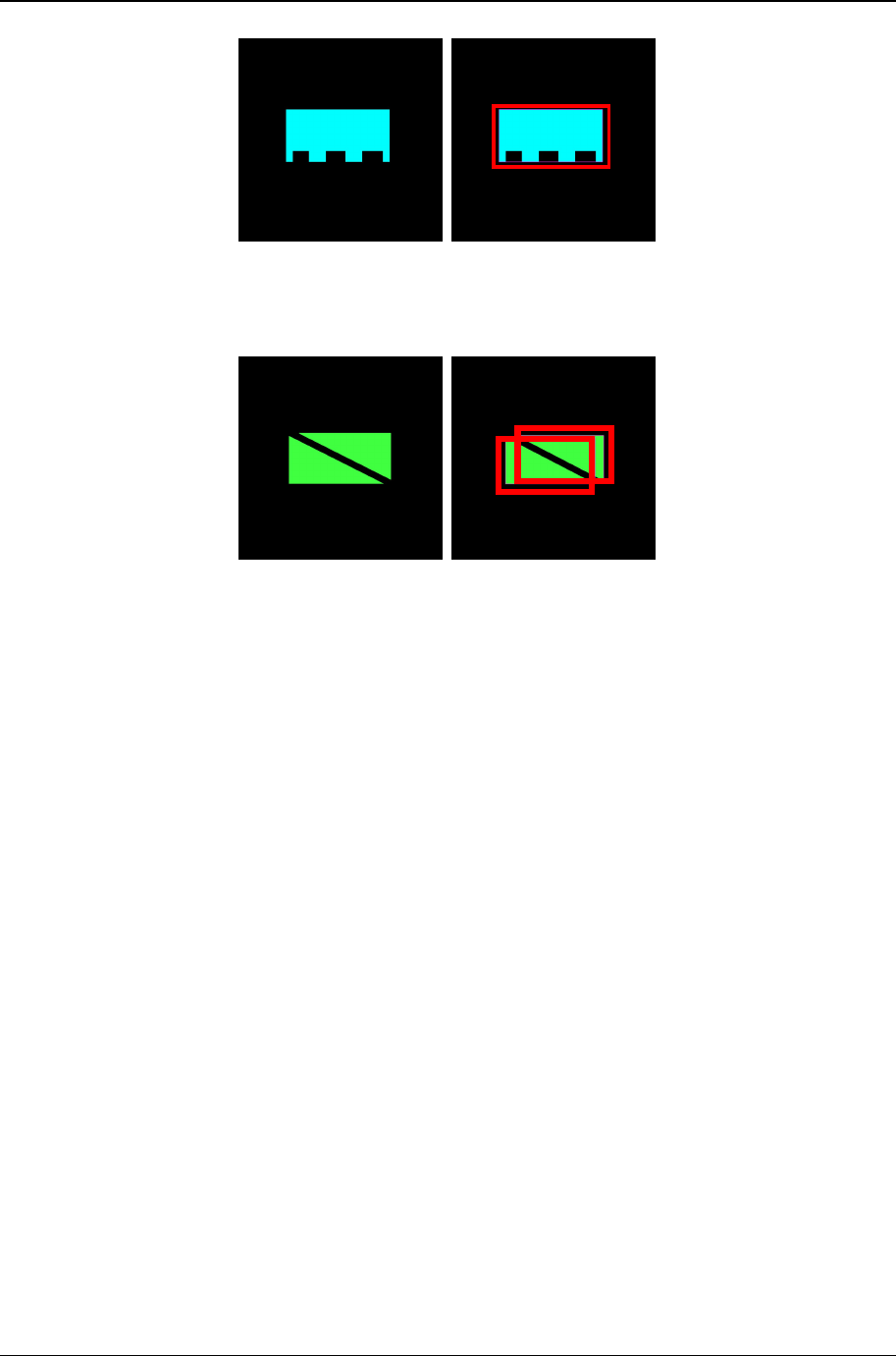

[图表 3-31] Flash增加Pad
[图表 3-32] Trace增加Pad
3. GerberWorks 教示软件操作过程
PARMI CO., LTD.
45
REV 1.0
3.10.3 Pad 修整
Pad 修整有两种意义. 第一 自动Pad读取时得出错误Pad时，用外沿边框搜索功能分离的作业,
第二 基板和Pad旋转时，把旋转角度自动计算功能.
n 外沿边框搜索(Edge Detection)
外沿边框搜索功能是在前面提过. 差别处是外沿边框搜索执行时分离的各个Pad自动登记
① Edit -> Select Pad 或工具窗口点击
② Pad选择后鼠标右键单击时显示Popup菜单.
③ Popup菜单里 ‘Edge Detection’选择后，Edge Mode栏选择‘Trace Off’或‘Inside Off’.
④ Change选择时所选择Pad外沿边框搜索开始，Change All选择时同样Pattern所有Pad外角线
搜索开始.

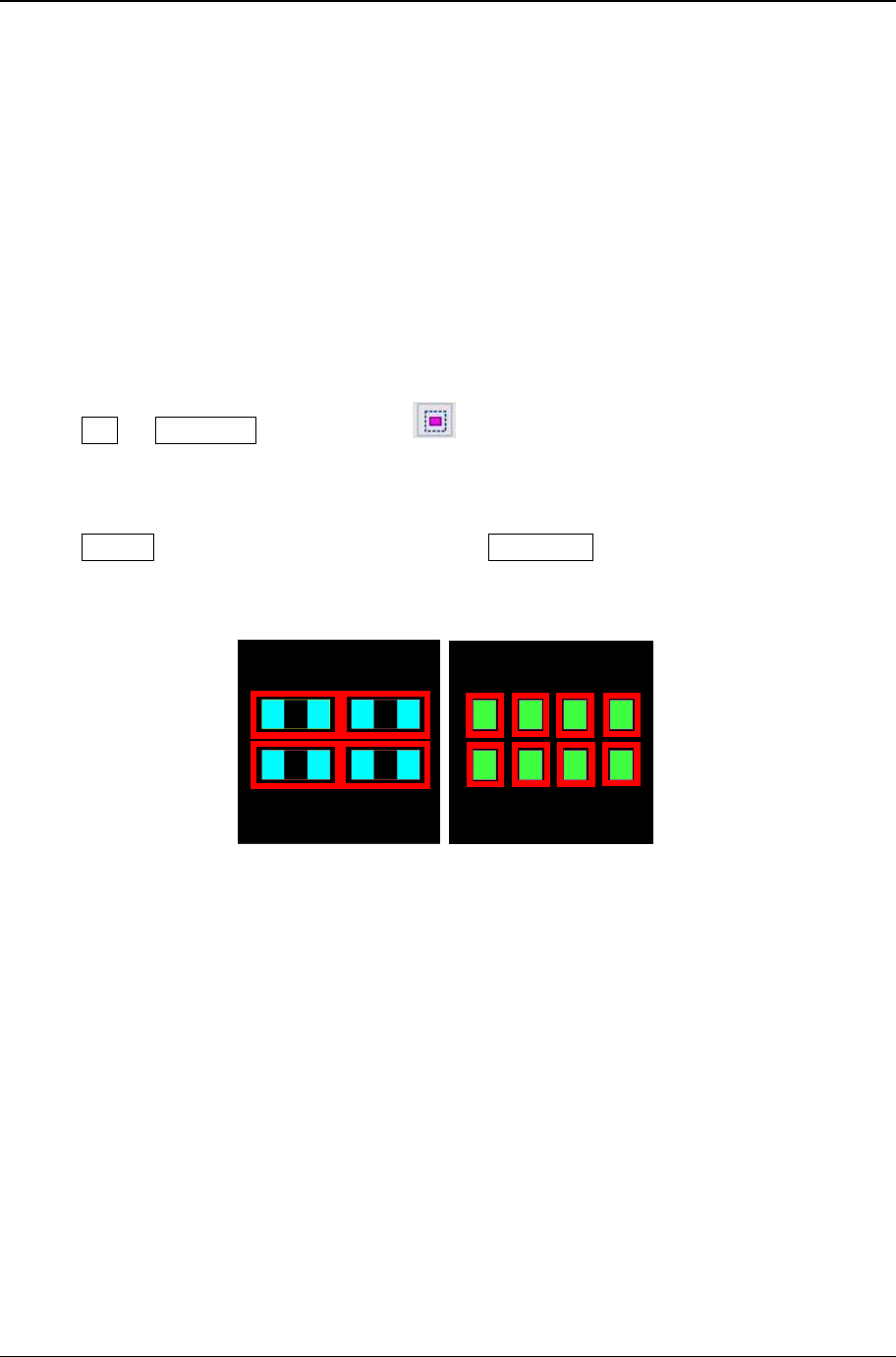

[图表 3-33] Pad의 Edge Detection
GerberWorks
SPI HS60
46
REV 1.0
n 角度设定(Save Angle)
实际Pad和Gerber文件上角度不吻合时使用.
① Edit -> Select Pad 或工具窗点击
选择按键.
② Pad选择后，鼠标右键单击Popup菜单.
③ ‘Save Angle’点击时角度自动变化适用.
[图表 3-34] 旋转的Pad角度设定
