GerberWor ks SPI HS6 0 50 REV 1 . 0 [ 图 表 3-3 8] B OM 文件 导 入 画 面 [ 图 表 3-39 ] BO M 对准 完 毕 状况
3. GerberWorks 教示软件操作过程
PARMI CO., LTD.
49
REV 1.0

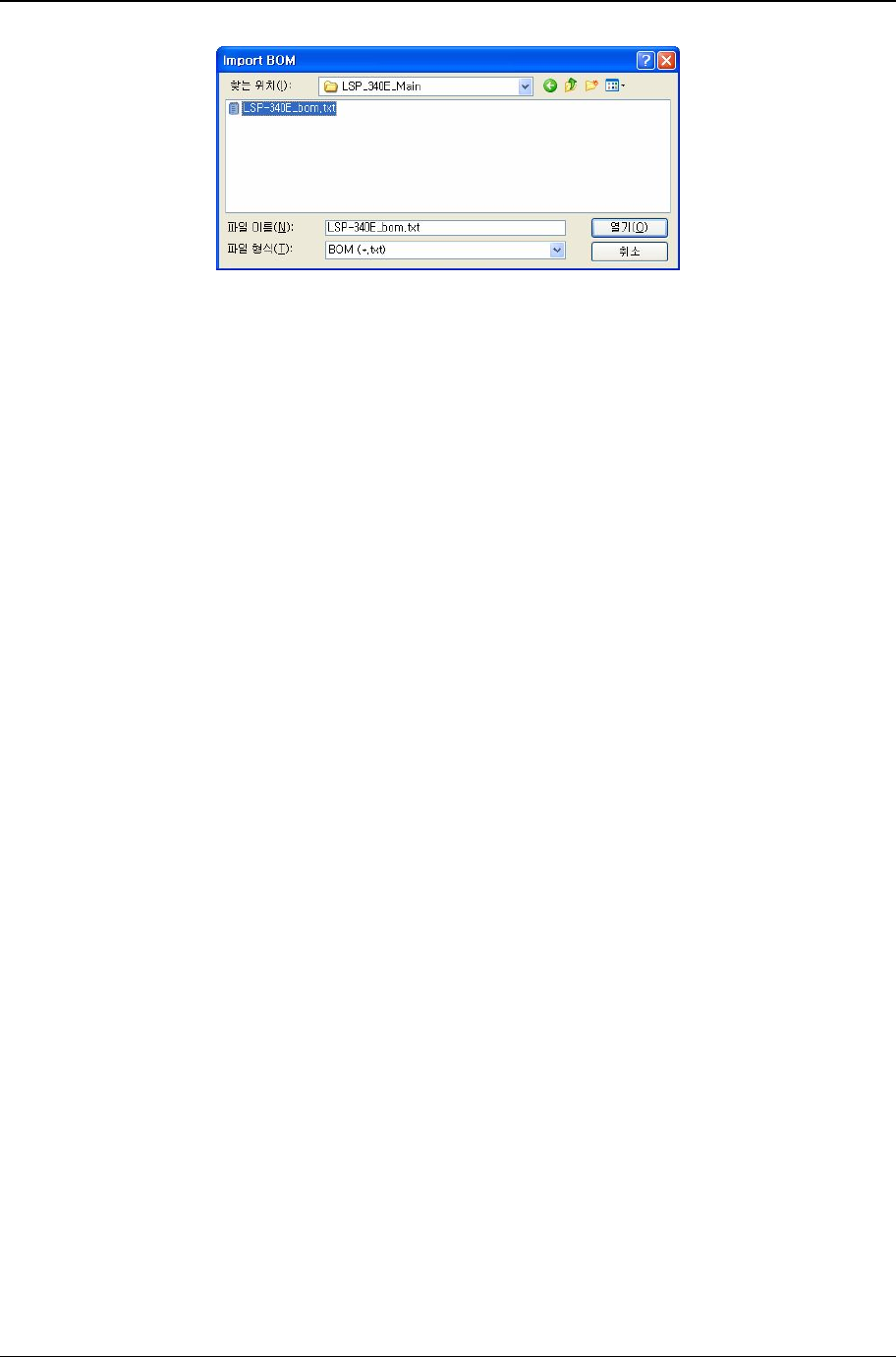

[图表 3-37] BOM文件导入
GerberWorks
SPI HS60
50
REV 1.0

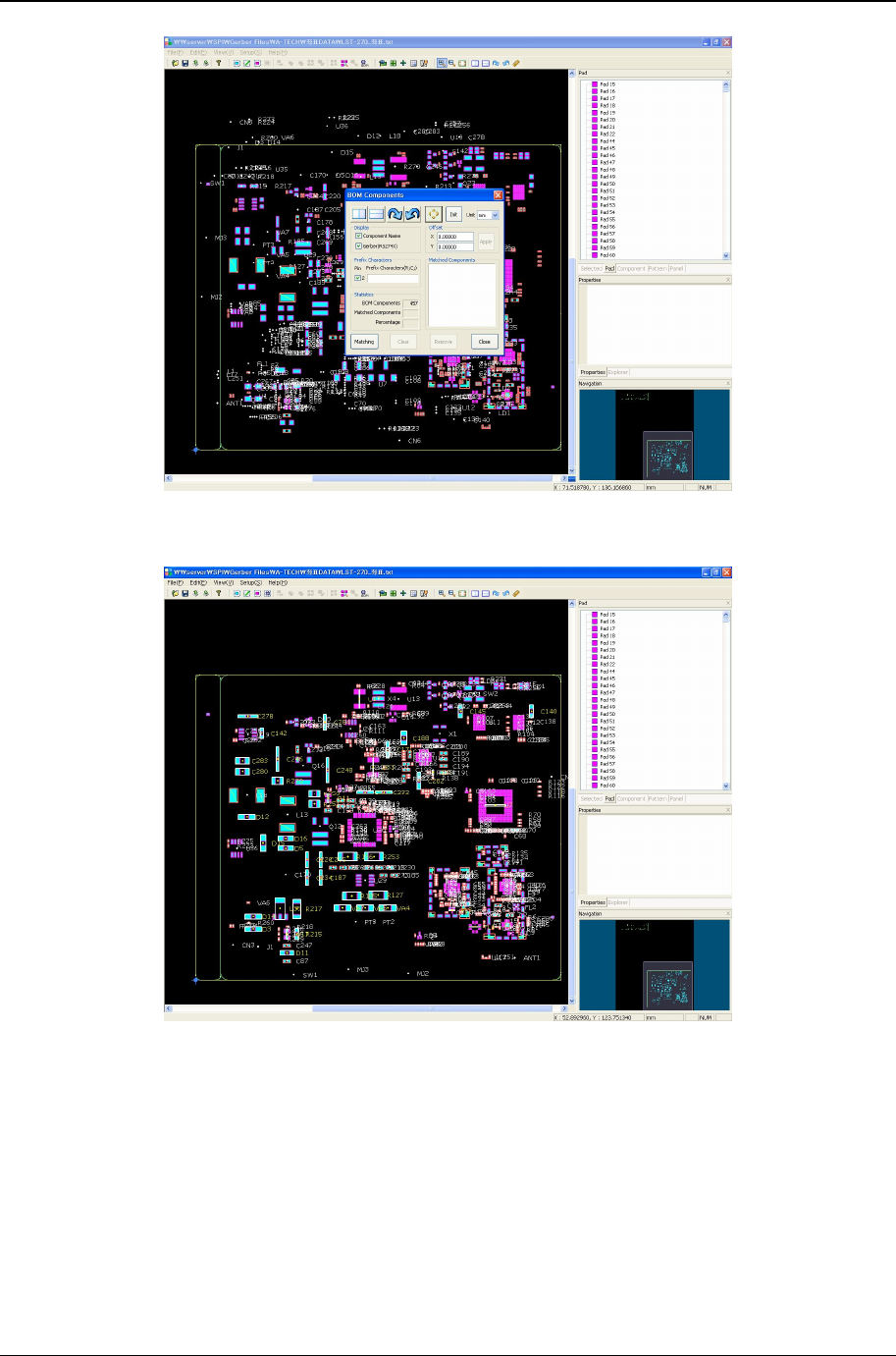

[图表 3-38] BOM 文件导入画面
[图表 3-39] BOM 对准完毕状况
3. GerberWorks 教示软件操作过程
PARMI CO., LTD.
51
REV 1.0
[图表 3-40] BOM Component 对话框
n BOM Component 对话框
工具窗
Mirror Vertically : BOM数据Y轴基准对称.
Mirror Horizontally : BOM数据X轴基准对称.
Rotate 90 : 把BOM 数据顺时方向90度旋转.
Rotate -90 : 把BOM 数据逆时方向90度旋转.
位置移动 : 把BOM数据，在平面上位置移动.
Init : BOM数据初始化.
Unit : 单位设定. (mm 或 inch)
Display
Component Name : 主界面上元件名显示与否设定.
Gerber : 主界面上Gerber 数据显示有否设定.
Offset
BOM 数据移动时选择.
Prefix Characters
