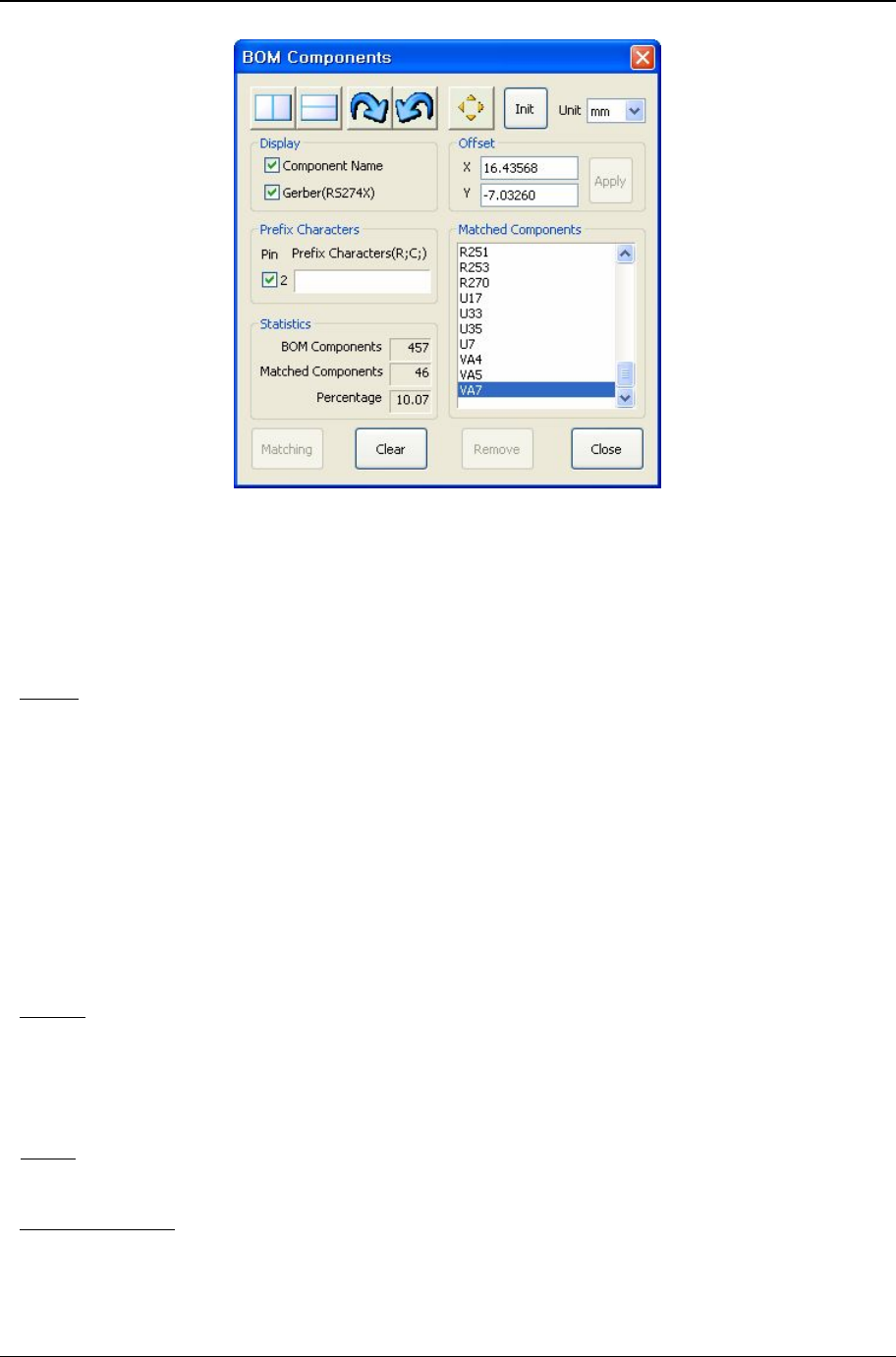

[图表 3-40] BOM Component 对话框
n BOM Component 对话框
工具窗
Mirror Vertically : BOM数据Y轴基准对称.
Mirror Horizontally : BOM数据X轴基准对称.
Rotate 90 : 把BOM 数据顺时方向90度旋转.
Rotate -90 : 把BOM 数据逆时方向90度旋转.
位置移动 : 把BOM数据，在平面上位置移动.
Init : BOM数据初始化.
Unit : 单位设定. (mm 或 inch)
Display
Component Name : 主界面上元件名显示与否设定.
Gerber : 主界面上Gerber 数据显示有否设定.
Offset
BOM 数据移动时选择.
Prefix Characters
GerberWorks
SPI HS60
52
REV 1.0
Statistics
BOM Components : BOM文件内元件数
Matched Components : 一致作业登录的元件
Percentage : 一致元件比率
3. GerberWorks 教示软件操作过程
PARMI CO., LTD.
53
REV 1.0
3.12 文件保存及导出
3.12.1 保存作业文件(Save)
作业文件是教示作业相关的所有信息包含的文件. 可以文件保存或打开. 作业文件保存格式是 *.g
ws .
n 保存作业文件
① File -> Save WorkSpace选择时显示 ‘Work Space Save’ 对话框.
② 文件名输入后点击 保存 按键.

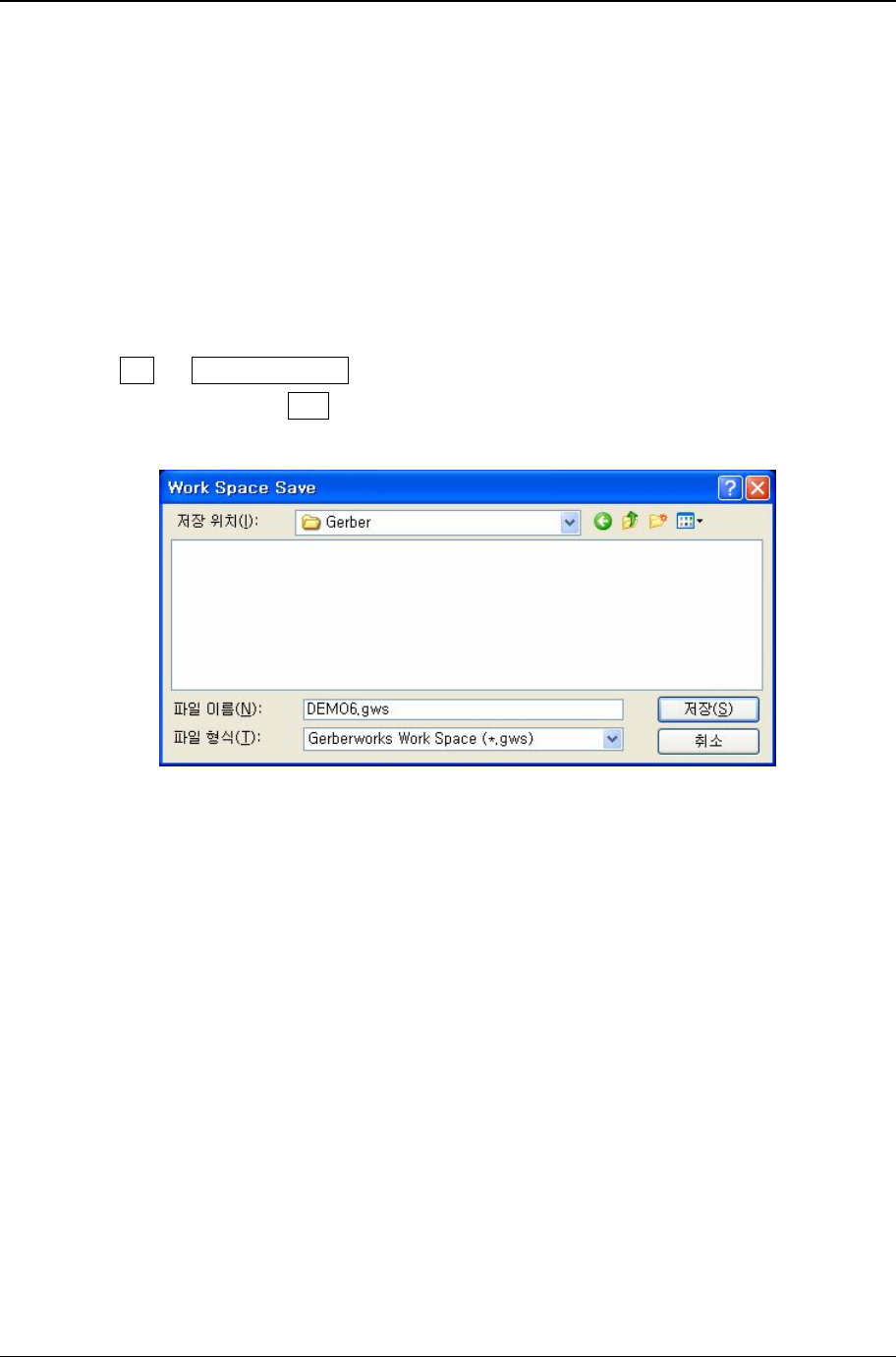

[图表 3-41] 保存作业文件对话框
