GerberWor ks SPI HS6 0 54 REV 1 . 0 3.12 .2 Pad 文件导出 (Export) Pad 文件导出后在检测机里可以使用的文件形式 .P ad 文件是 Text 文件，规格是 *.pad. n P ad 文件导出 ① Fil e -> Export Pad/ S RF F 点击时显示 ‘Export’ 对话框. ② Type to Expo rt 栏选择 …

3. GerberWorks 教示软件操作过程

PARMI CO., LTD.

REV 1.0

3.12 文件保存及导出

3.12.1 保存作业文件(Save)

作业文件是教示作业相关的所有信息包含的文件. 可以文件保存或打开. 作业文件保存格式是 *.g

ws .

n 保存作业文件

① File -> Save WorkSpace选择时显示 ‘Work Space Save’ 对话框.

② 文件名输入后点击保存按键.

[图表 3-41] 保存作业文件对话框

GerberWorks

SPI HS60

REV 1.0

3.12.2 Pad文件导出(Export)

Pad 文件导出后在检测机里可以使用的文件形式.Pad 文件是Text 文件，规格是 *.pad.

n Pad 文件导出

① File -> Export Pad/SRFF点击时显示 ‘Export’ 对话框.

② Type to Export栏选择Pad.

③ File Path栏设定文件路径.

④ OK 按键选择时Pad 文件导出。利用NotePad 软件可以打开确认.

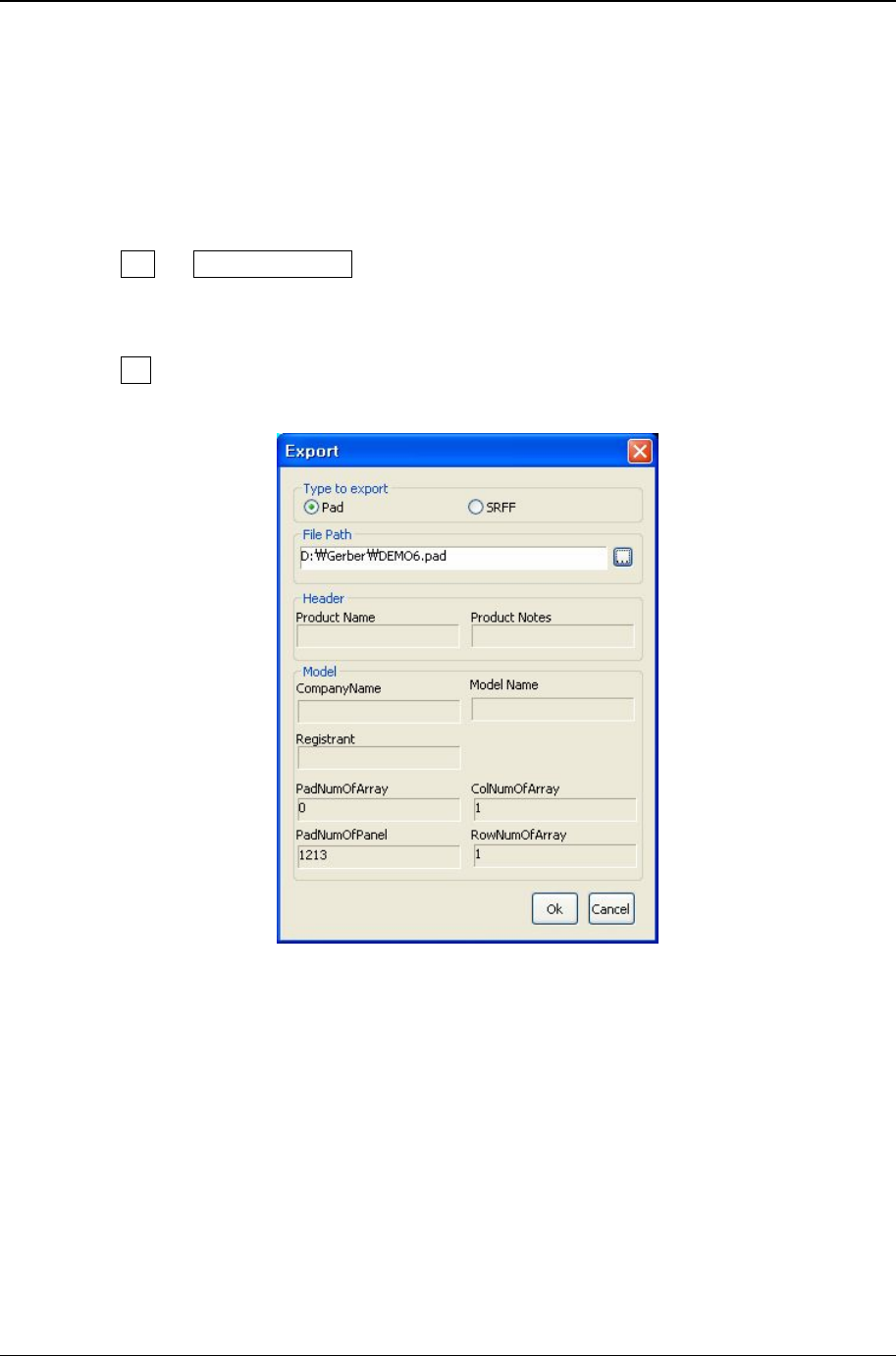

[图表 3-42] Pad 文件导出对话框

4. GerberWorks 文件形式

PARMI CO., LTD.

REV 1.0

4. 文件形式

4.1 Pad 文件

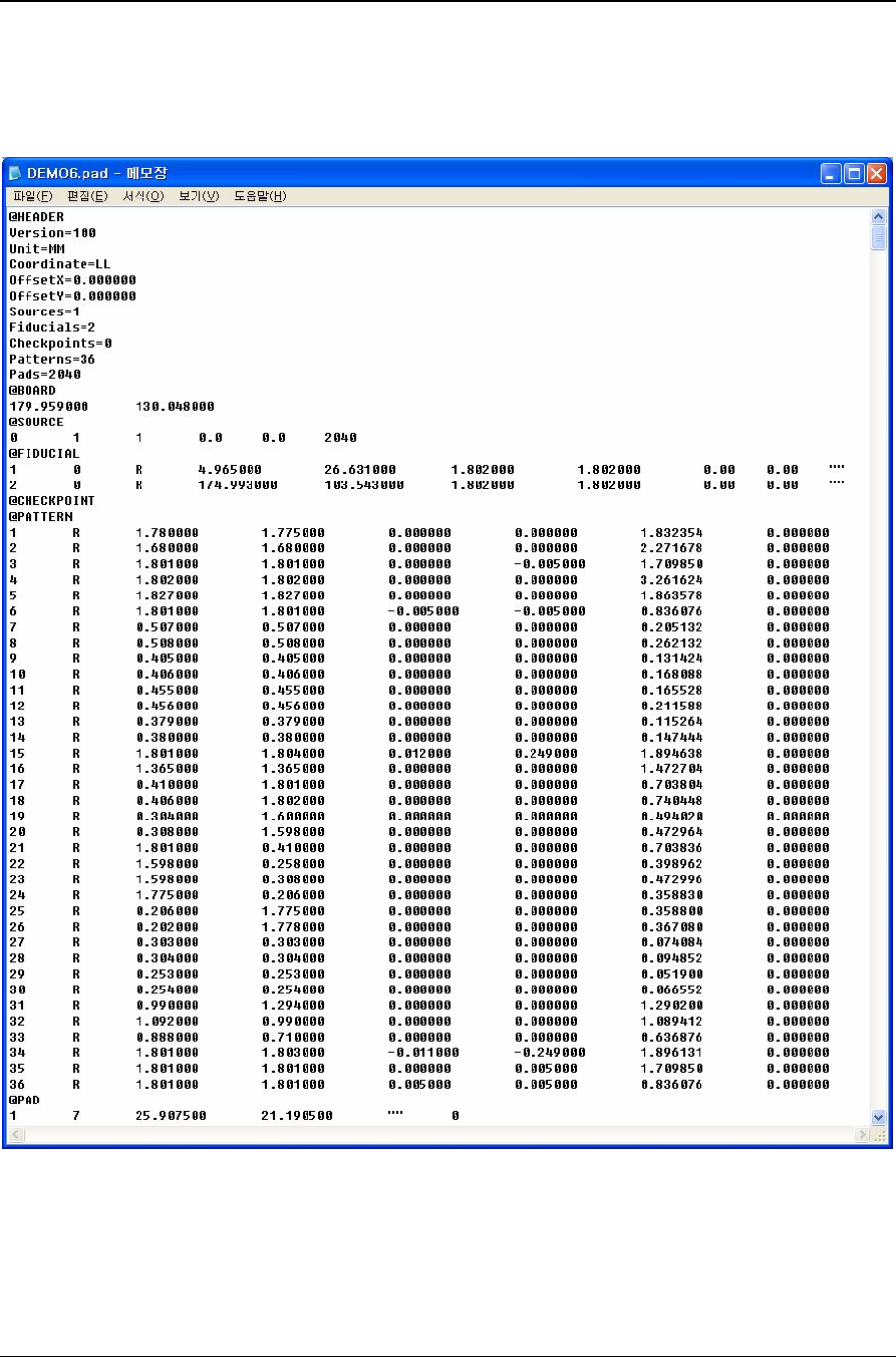

[图表 4-1] Pad 文件列
