2-9
2
2.1 시작전 점검을 한다
장비의 전원을 투입하기 전에 다음 항목을 확인해 주십시오 .
e
w
경고
장비 내부를 점검할 때는 반드시 비상정지 상태로 해 주십시오 .
■
시작전 점검일람
점검 부분 확인 포인트 참조
컨베이어 유니트
컨베이어 유니트나 푸쉬업 플레이트상에 이물질이 없어야 한다 .
생산할 기판의 폭을 넘는 위치에 면 받침 지그나 Matrix 핀이 장착되어 있
지 않을 것 .
Matrix 핀이 빠져서 떨어져 있지 않을 것 .
제 1 장 「4. 컨베이어 유니트」
마스크 카메라 마스크 카메라상에 이물질이 없을 것 .
반출측 연장 컨베이어
(옵션)
컨베이어상에 기판이 남아 있지 않을 것 .
솔더의 부착이나 이물질이 없을 것 .
커버가 닫혀 있을 것 .
스퀴지
스퀴지 고정노브가 꽉 조여져 있을 것 .
스퀴지를 스크레이퍼 부분에 흠집 • 잘림 • 마모가 없을 것 .
솔더나 이물질의 부착이 없을 것 .
제 1 장 「3. 인쇄부」
클리닝부
클리너 거즈가 정확하게 세팅되어 있을 것 .
클리닝용 알코올이 충분하게 보충되어 있을 것 .
제 1 장 「5. 클리닝부」
마스크 프레임의
스톱퍼 위치
사용할 마스크 프레임의 사이즈에 맞는 위치에 스톱퍼가 고정되어 있을 것 . 부록 「2. 적합 마스크」
상부도어 ( 안전커버 ),
패널
상부도어 ( 안전커버 ) 나 장비의 패널이 모두 닫혀 있을 것 .
솔더 인쇄하기 전까지는 상온 상태로 되어 있어야 하며 , 잘 교반되어 있을 것 . 솔더 제조사의 설명서를 참조
2-10
2

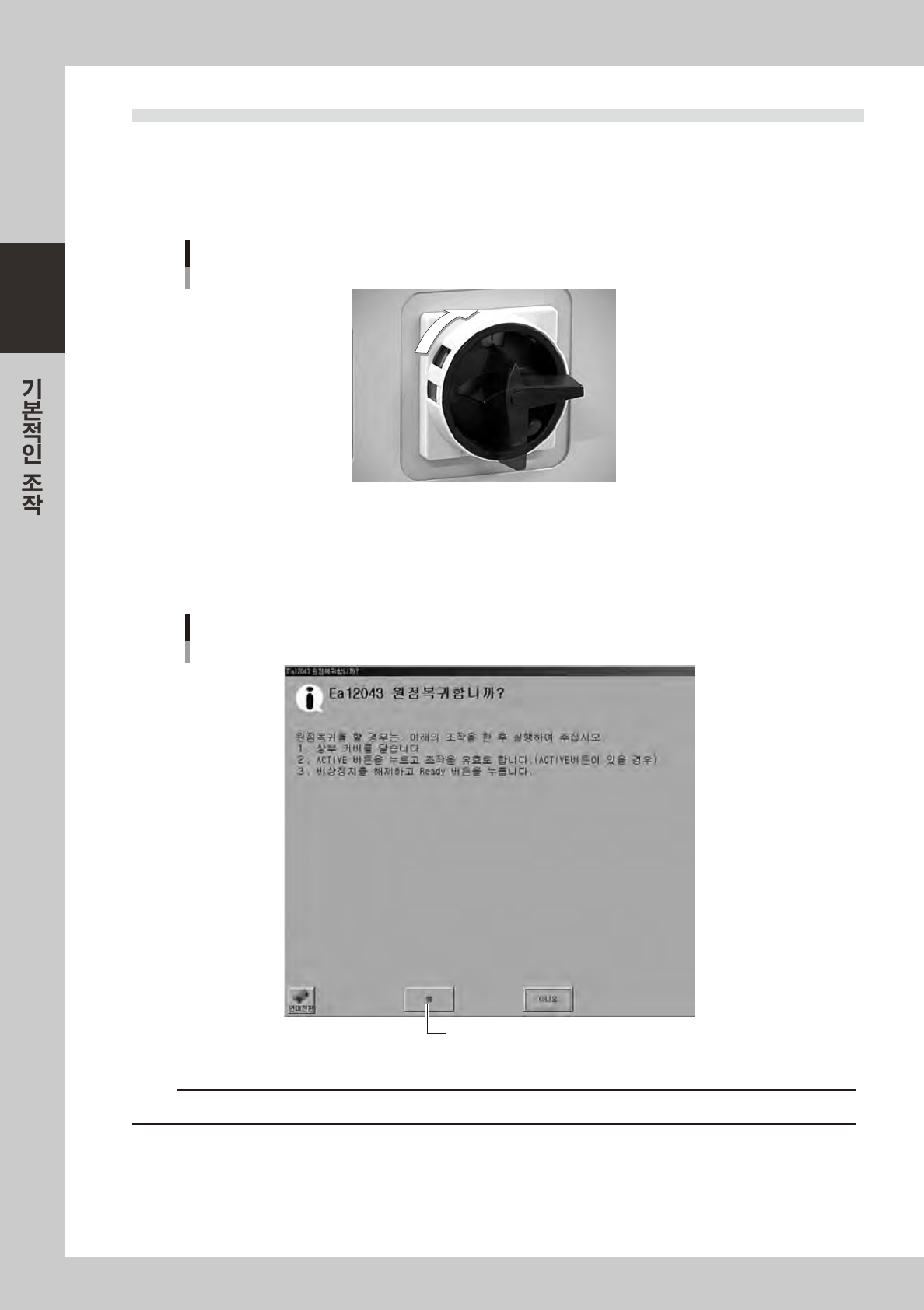

2.2 장비를 기동한다
1
전원 스위치를 ON 으로 합니다 .
장비본체의전원스위치를오른쪽으로돌려서ON 으로해주십시오 .초기화처리중화면이표시되어 ,
장비의운전에필요한프로그램을읽어들입니다 .
ON
OFF
전원 스위치
6720 2- L3 -0 0
2
원점복귀를 실행합니다 .
초기화처리후 ,조작패널에「원점복귀」대화창이표시되므로 ,메시지에따라원점복귀시켜주십시오 .
복귀가완료되면초기화면으로됩니다 .
「원점복귀」대화창
[예]를 누르면 원점복귀가 실행됩니다
68201-L3-00
c
주의
원점복귀동작을할때에는 ,반드시스퀴지를탈착한후에실행해주십시오 .
2-11
2
3

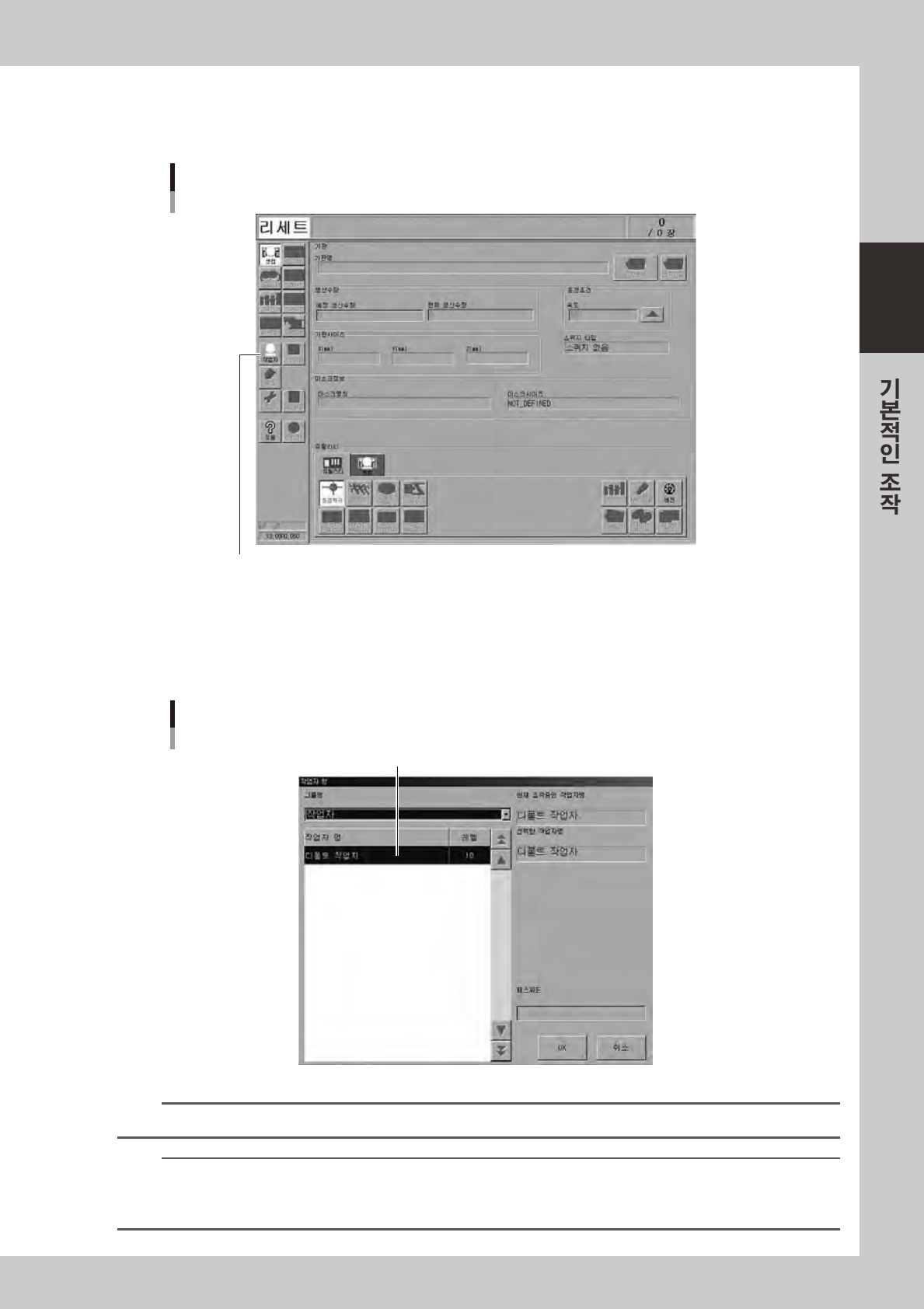

조작 화면의 [ 작업자 ] 버튼을 누릅니다 .
작업자를지정하기위한「작업자윈도우」가표시됩니다 .
[작업자] 버튼
[작업자]버튼
68202-L3- 00
4
작업자를 지정하고 , 패스워드를 입력합니다 .
필요에따라「그룹명」리스트로부터 ,「관리자」또는「작업자」를선택할수있습니다 .
패스워드가일치하면 ,초기화면 ( 기판선택전의셋업화면 ) 이됩니다 .
작업자를 지정
작업자를 선택해서 [OK]를 누른다
68203-L3- 00
참고
기판선택이나 일상적인 생산작업에 대해서는 본 장을 숙지한 후 ,「제 3 장 일상작업」을 참조 하십시오 .
참고
지정한 작업자 조작허가 레벨의 설정에 따라 , 유효한 메뉴버튼이 달라집니다 . 예를 들어 , 출하시의「디폴프 작업자」의
조작레벨은 [ 레벨 0] 으로 설정되어 있으며 , 최소한의 조작만 허가되어 있습니다 . 이 레벨은 필요에 따라 변경할 수 있습니다 .
그리고 패스워드와 조작 레벨의 설정에 따라 작업자의 추가 , 조작허가 항목의 설정이 가능합니다 .
