4-1
4

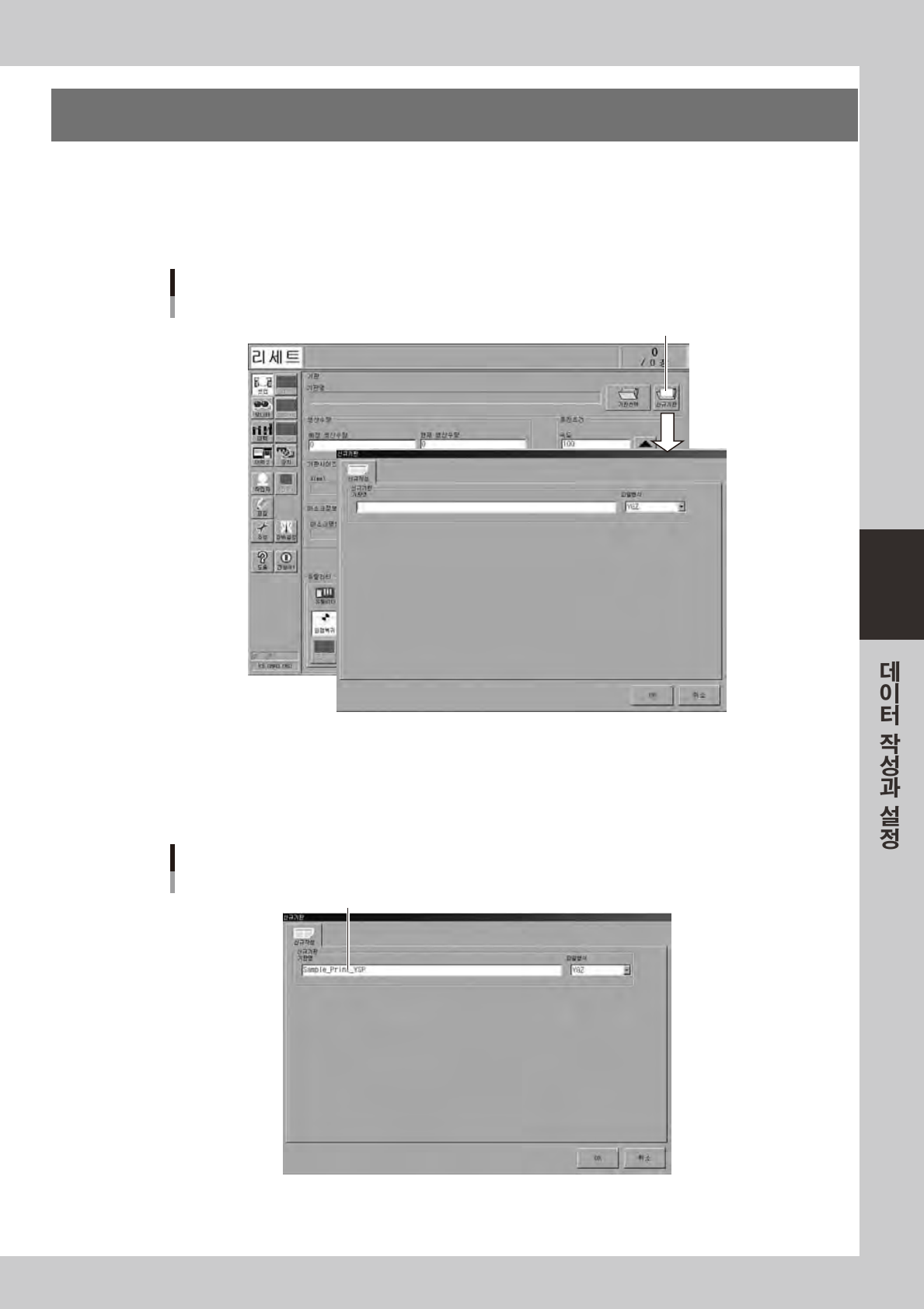

1. 신규 데이터를 작성한다
데이터를새로작성하기위해서는우선기판명을등록해야합니다 .아래의순서에따라등록해주십시오 .
1
셋업화면의 [ 신규기판 ] 버튼을 누릅니다 .
「신규기판」대화창이표시됩니다 .
[신규기판] 버튼
「신규기판」 대화창
6840 0-L3- 0 0
2
파일명 박스에 기판명을 입력합니다 .
영문 / 숫자20 자이내로새기판명을입력해주십시오 .
언더바（_）외의기호나스페이스는입력할수없습니다 .
기판명을 입력
기판명을 입력하고 [OK]버튼을 누른다
68401-L3-0 0
4-2
4
3
[OK] 버튼을 누릅니다 .
신규기판명이입력되고 ,셋업화면으로돌아갑니다 .
참고
입력한 기판명이 이미 존재할 경우 경고 대화창이 표시됩니다 . [ 취소 ] 버튼을 누르고 다른 이름을 입력해 주십시오 .
（그대로 사용하실 경우는 [OK] 버튼을 누릅니다 .）
4
필요한 데이터를 작성합니다 .
신규로등록한기판에대해서는「초기값」이설정됩니다 .다음항목「2. 기본설정」과「3. 기판데이터의
설정」~「7. 마크데이터의작성」의설명을참고해서필요한데이터의작성이나편집을해주십시오 .
5
신규 데이터를 저장합니다 .
1. 버튼에리어의[ 기판저장 ] 버튼을누릅니다 .
「기판저장」대화창이표시됩니다 .
2. 저장할드라이브 ,폴더를확인하고[ 저장 ] 버튼을눌러주십시오 .
[기판저장]버튼
데이터의 저장
[저장] 버튼
저장할 기판명이 표시된다
68402-L3 -0 0
참고
기판데이터를 저장하지 않고 [ 전원 Off] 버튼을 눌러서 소프트웨어를 종료하려고 하면 , 기판저장을 확인하는 대화창이 표시
됩니다 . [ 예 ] 를 누르면 위와 같은 「기판저장」대화창이 표시됩니다 .
4-3
4
2. 기본설정
「기본설정」탭내의항목을대부분설정하면일반적인인쇄가가능하게됩니다 .
각설정항목은「기판」「마스크」「스퀴지」「클리너」의일반적으로사용되는항목과링크하고있습니다 .좀더
상세한설정을실행하고싶을경우에는 ,탭내에서직접실행해주십시오 .
2.1 「기본설정」탭의 구성
「기본설정」탭 내에는 크게 3 개의 에리어로 나뉘어져 있습니다 . 또 , 이 탭내의 각 조작 버튼은 셋업이나
작업에 필요한 수동조작을 직접 실행하기 위한 것입니다 .
기본설정 화면
2
1
3
68403-L3-00
1. 「부자재 / 셋업정보」영역
「기판」「마스크」「스퀴지」내의항목에서주로셋업에관계되는것이추출되어있습니다 .
부자재 / 셋업정보 화면
68404 -L3- 00
•
기판명칭 , 기판사이즈 X, Y, 기판사이즈 높이 , 솔더 명칭 , 엣지클램프 프레셔
후술「3. 기판데이터의설정」의A~E및N항목을참조해주십시오 .
•
마스크 명칭 , 마스크 사이즈 , 마스크 제판기준
후술「4. 마스크데이터의설정」의A~E항목을참조해주십시오 .
•
스퀴지 종류
후술「5. 스퀴지데이터의설정」의A항목을참조해주십시오 .
