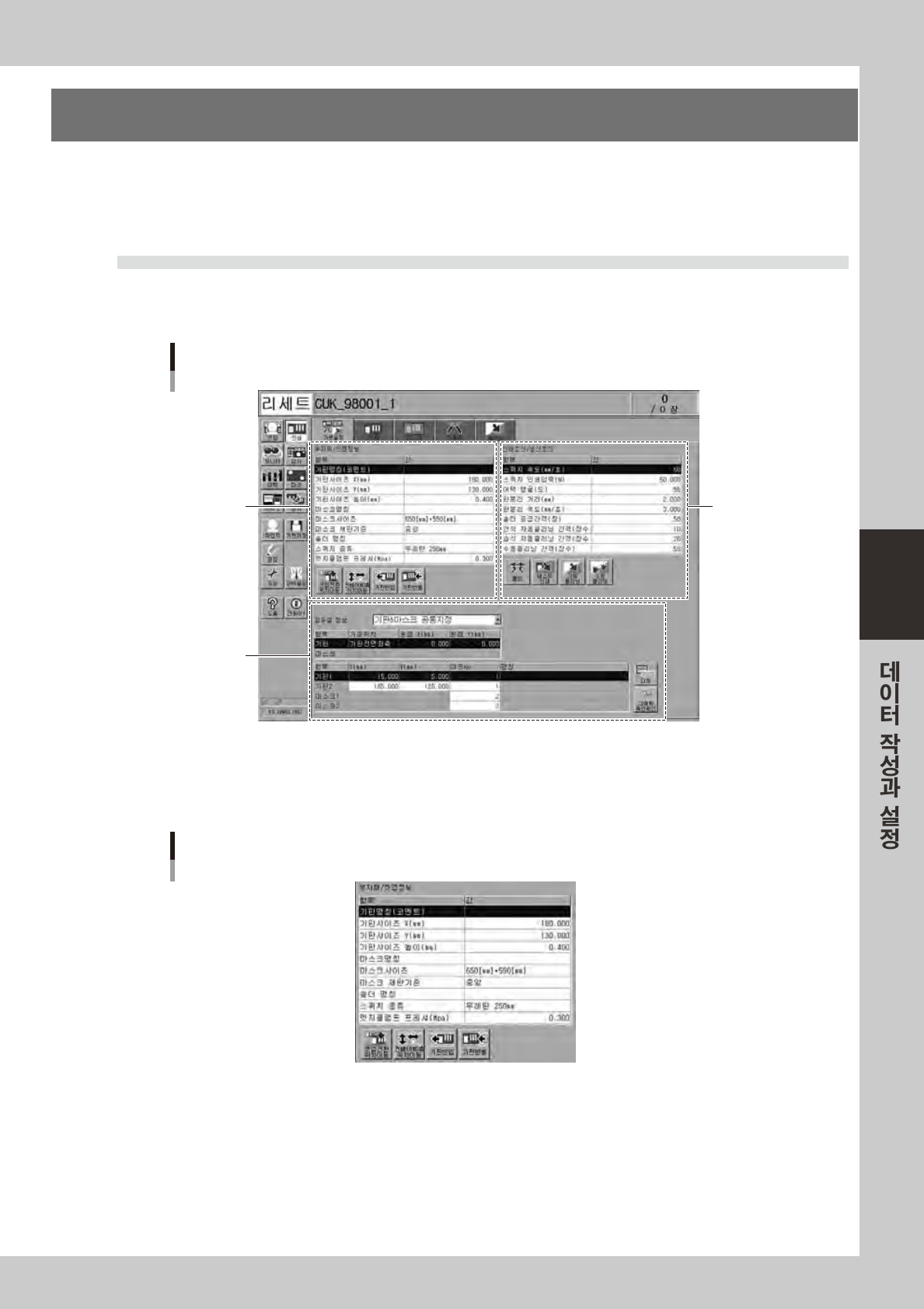

4-3
4
2. 기본설정
「기본설정」탭내의항목을대부분설정하면일반적인인쇄가가능하게됩니다 .
각설정항목은「기판」「마스크」「스퀴지」「클리너」의일반적으로사용되는항목과링크하고있습니다 .좀더
상세한설정을실행하고싶을경우에는 ,탭내에서직접실행해주십시오 .
2.1 「기본설정」탭의 구성
「기본설정」탭 내에는 크게 3 개의 에리어로 나뉘어져 있습니다 . 또 , 이 탭내의 각 조작 버튼은 셋업이나
작업에 필요한 수동조작을 직접 실행하기 위한 것입니다 .
기본설정 화면
2
1
3
68403-L3-00
1. 「부자재 / 셋업정보」영역
「기판」「마스크」「스퀴지」내의항목에서주로셋업에관계되는것이추출되어있습니다 .
부자재 / 셋업정보 화면
68404 -L3- 00
•
기판명칭 , 기판사이즈 X, Y, 기판사이즈 높이 , 솔더 명칭 , 엣지클램프 프레셔
후술「3. 기판데이터의설정」의A~E및N항목을참조해주십시오 .
•
마스크 명칭 , 마스크 사이즈 , 마스크 제판기준
후술「4. 마스크데이터의설정」의A~E항목을참조해주십시오 .
•
스퀴지 종류
후술「5. 스퀴지데이터의설정」의A항목을참조해주십시오 .

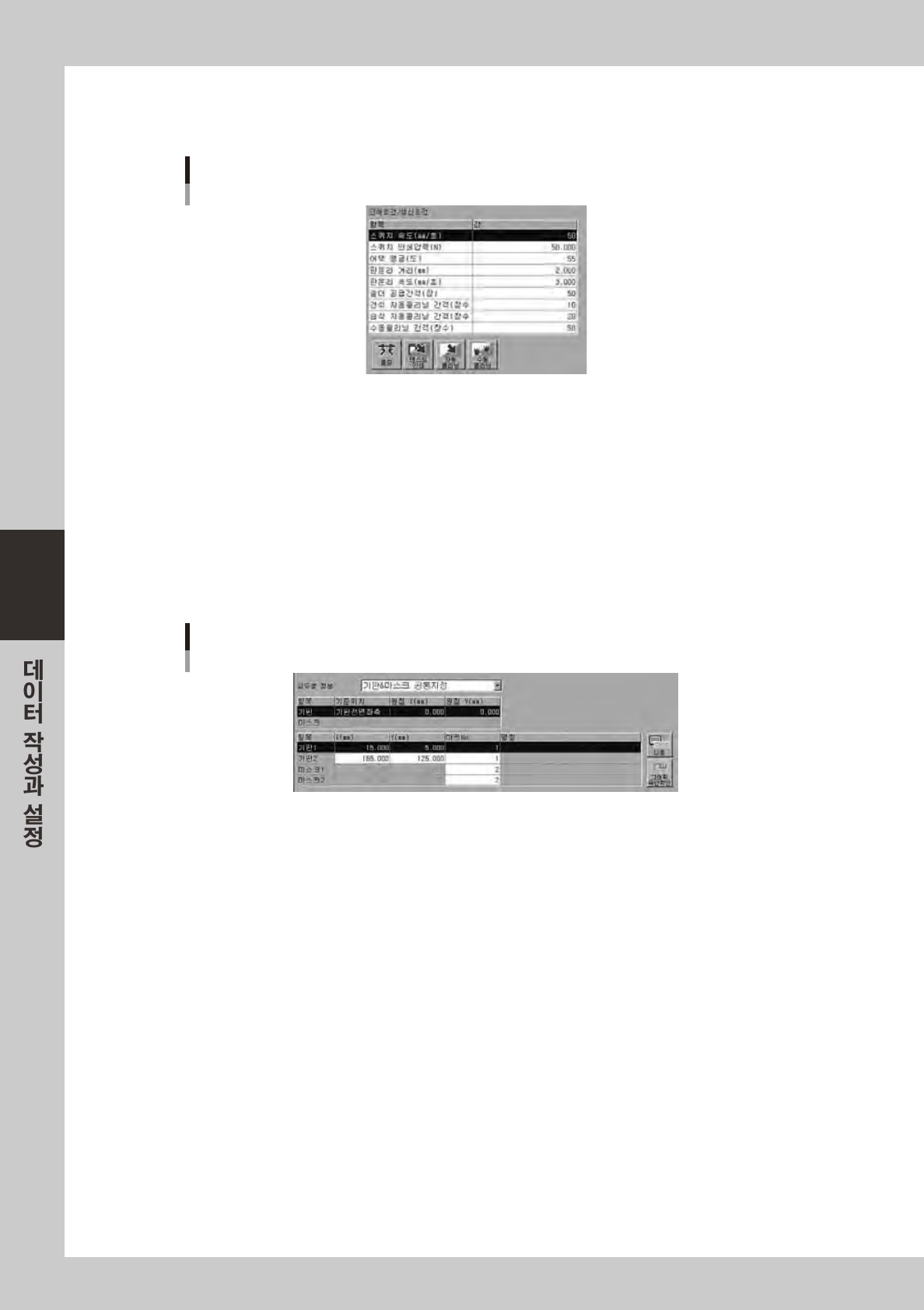

4-4
4
2. 「인쇄조건 / 생산조건」영역
「스퀴지」「클리너」내의항목에서주로인쇄의조건설정에관한것이추출되어있습니다 .
인쇄조건 / 생산조건 화면
68405-L3- 0 0
•
스퀴지 속도 , 스퀴지 인쇄압력 , 어택 앵글 , 솔더 공급간격
후술「5. 스퀴지데이터의설정」의E,F,J및B항목을참조해주십시오 .
•
판분리 거리 , 판분리 속도
후술「5.1 스퀴지데이터의상세설정」을참조해주십시오 .
•
건식 자동클리닝 간격 , 습식 자동클리닝 간격 , 수동 클리닝 간격
후술「6. 클리너데이터의설정」의C,F,I항목을참조해주십시오 .
3. 「피듀셜 정보」영역
기판과마스크의피듀셜정보도여기에서직접입력합니다 .
피듀셜 정보 화면
68406 -L3- 00
•
기판 - 기준위치 , 원점 XY
후술「3. 기판데이터의설정」의F,G,H항목을참조해주십시오 .
•
마스크 - 기준위치 , 원점 XY
후술「4. 마스크데이터의설정」의F,G,H항목을참조해주십시오
•
피듀셜 좌표
후술「3. 기판데이터의설정」의4~5항목을참조해주십시오 .

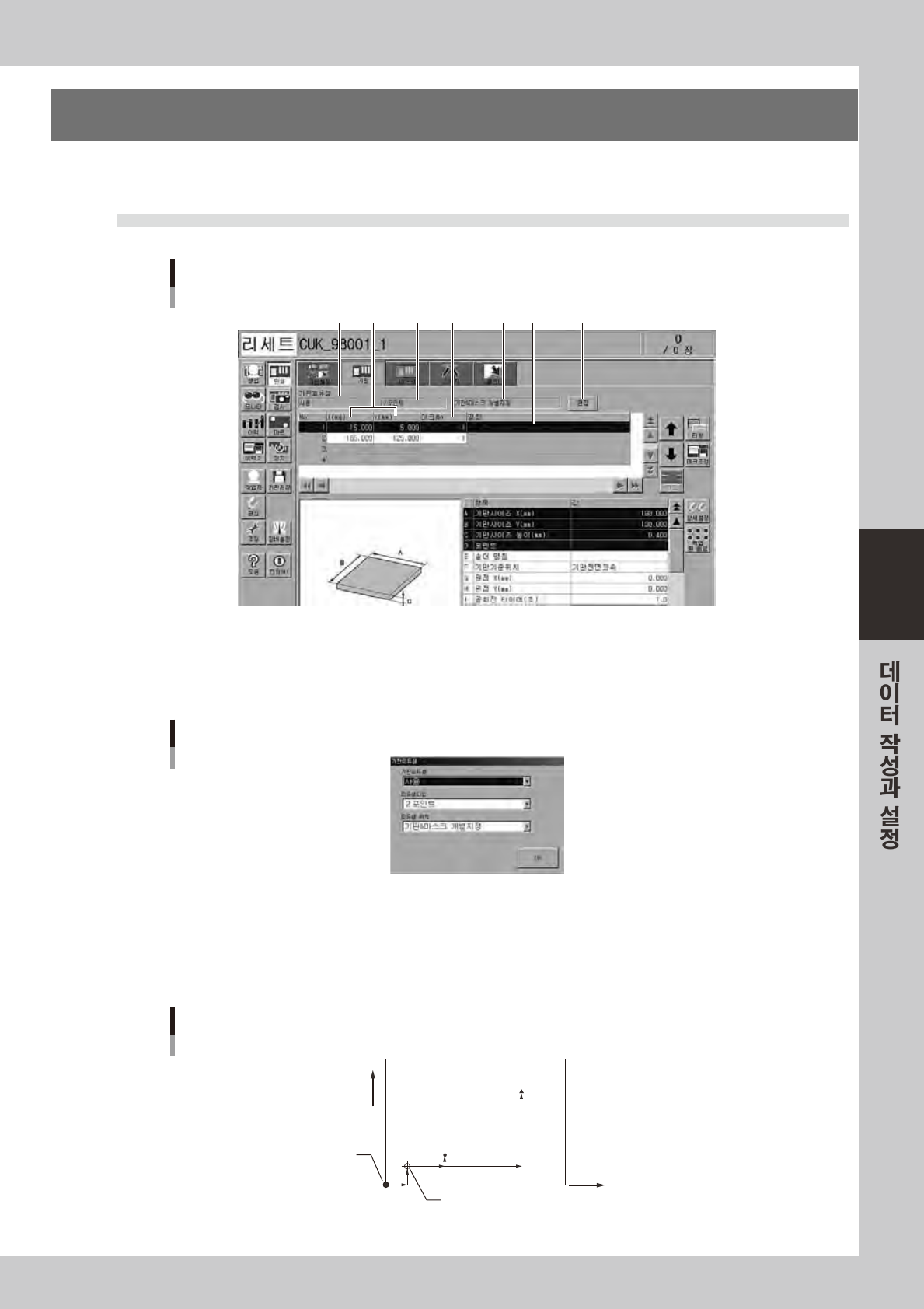

4-5
4
3. 기판 데이터의 설정
[ 인쇄 ]-「기판」탭화면에서다음과같은설정항목의확인과편집을합니다 .
3.1 기판마크와 파라미터의 설정
[인쇄] -「기판」탭 화면
[편집] 버튼
1 4 5 62 3
68407-L3-0 0
1. 기판 피듀셜
위치맞춤용기판피듀셜마크를사용할때는「사용」으로 ,사용하지않을때는「미사용」으로설정합니다 .우측의[ 편집 ]
버튼을누르면아래와같은설정대화창이표시되므로선택해주십시오 .
기판피듀셜 설정 대화창
68408-L3 -0 0
2. 피듀셜 타입
「기판피듀셜」을「사용」으로설정한경우는 ,이「피듀셜타입」（사용할마크수）을「1 포인트」~「4 포인트」중에서선
택해주십시오 .각마크의형상은달라도됩니다 .우측의[ 편집 ] 버튼을누르면위와같은설정대화창이표시되므로선
택해주십시오 .
기판 피듀셜 타입 (2포인트의 예)
(0, 0)
기판원점(기판좌표 기준위치와 다를 경우)
마크2
(X, Y)
마크1
(X, Y)
+X
+Y
기판좌표 기준위치
67400-L3 -0 0
