4-5
4
3. 기판 데이터의 설정
[ 인쇄 ]-「기판」탭화면에서다음과같은설정항목의확인과편집을합니다 .
3.1 기판마크와 파라미터의 설정
[인쇄] -「기판」탭 화면
[편집] 버튼
1 4 5 62 3
68407-L3-0 0
1. 기판 피듀셜
위치맞춤용기판피듀셜마크를사용할때는「사용」으로 ,사용하지않을때는「미사용」으로설정합니다 .우측의[ 편집 ]
버튼을누르면아래와같은설정대화창이표시되므로선택해주십시오 .
기판피듀셜 설정 대화창
68408-L3 -0 0
2. 피듀셜 타입
「기판피듀셜」을「사용」으로설정한경우는 ,이「피듀셜타입」（사용할마크수）을「1 포인트」~「4 포인트」중에서선
택해주십시오 .각마크의형상은달라도됩니다 .우측의[ 편집 ] 버튼을누르면위와같은설정대화창이표시되므로선
택해주십시오 .
기판 피듀셜 타입 (2포인트의 예)
(0, 0)
기판원점(기판좌표 기준위치와 다를 경우)
마크2
(X, Y)
마크1
(X, Y)
+X
+Y
기판좌표 기준위치
67400-L3 -0 0
4-6
4
3. 피듀셜 위치
피듀셜마크의위치를기판과마스크에서공통으로설정할것인지 ,개별적으로설정할것인지지정할수있습니다 .
[ 편집 ] 버튼을누르면위와같은설정대화창이표시되므로선택해주십시오 .
「기판 & 마스크개별지정」으로설정한경우는피듀셜마크위치 ,피듀셜타입및기준위치를기판과마스크각각개별로
지정할수있습니다 .
「기판 & 마스크공통지정」으로설정한경우는피듀셜마크위치 ,피듀셜타입및기준위치가기판과마스크에서공통설정
으로됩니다 .이설정으로변경하면확인메시지가표시됩니다 .[OK] 버튼을누르면기판피듀셜에서마스크피듀셜에
피듀셜마크위치 ,피듀셜타입 ,기준위치의파라미터가복사됩니다 .
n
요점
피듀셜 위치 , 피듀셜 타입 및 기준위치를 [ 기판 ] 또는 [ 마스크 ] 탭 화면중 어느 한쪽에서 편집하거나 , 티칭으로 변경한
경우는 그 변경이 다른 한쪽에도 자동적으로 반영됩니다 .
4. X, Y（mm）
기판피듀셜마크의기판원점에서의XY 좌표（ｍｍ）를입력합니다 .[ 티칭 ] 버튼으로티칭입력할수도있습니다 .원형 ,
사각형 ,삼각형등의마크는중심좌표를입력하십시오 .
참고
티칭의 자세한 내용에 대해서는 제 6 장「1. 티칭과 트레이스」를 참조해 주십시오 .
5. 마크 No.
피듀셜에사용할마크번호（미리마크화면에서등록）를입력합니다 .
6. 명칭
「마크No.」를입력하면그마크의명칭（미리마크화면에서등록）이자동적으로표시됩니다 .

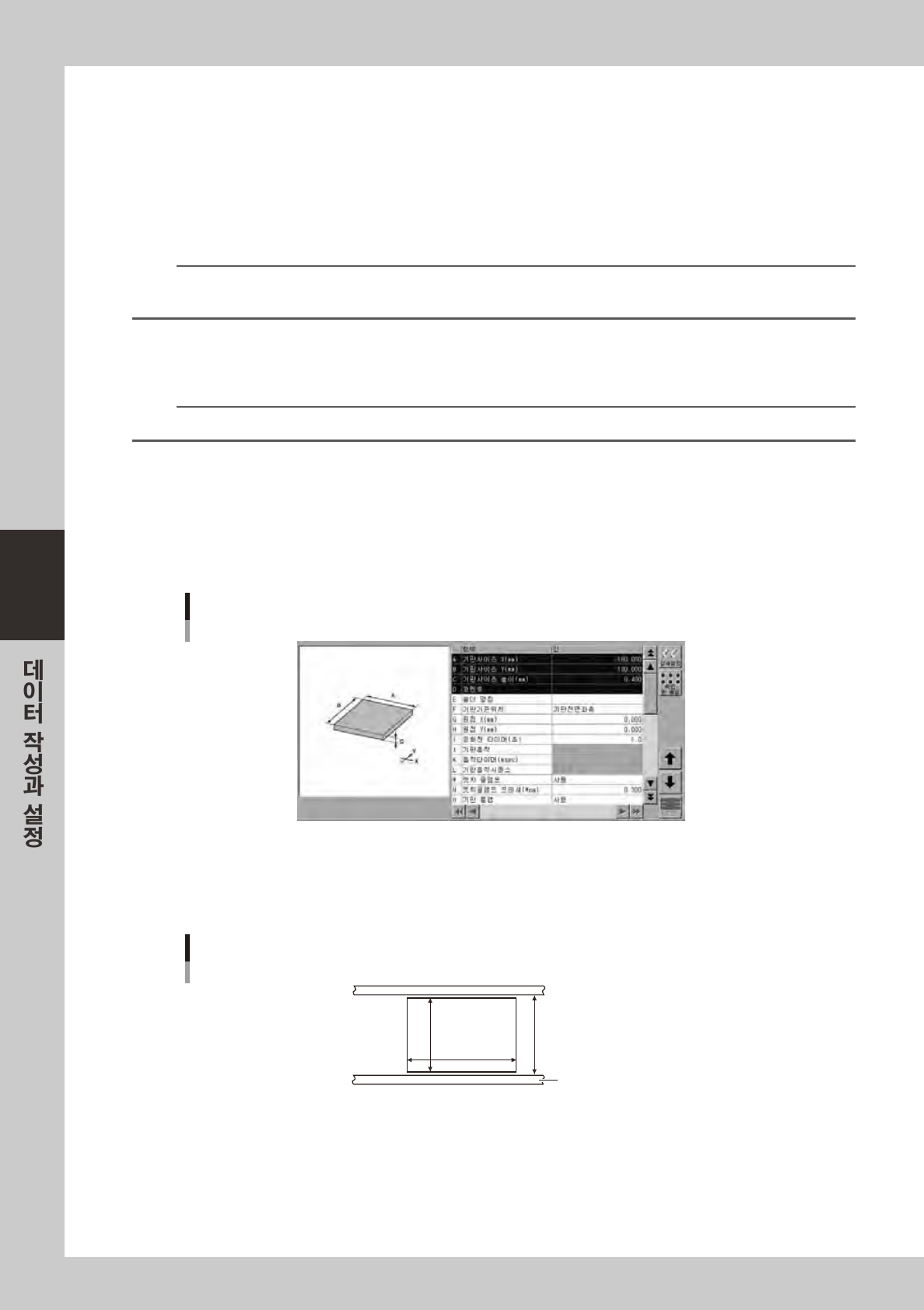

7. 기판 파라미터
기판 파라미터(1)
68409-L3-0 0
A,B. 기판사이즈 X,Y（mm）
기판의X 방향 ( 기판반송방향 ) 과Y 방향의사이즈 (mm) 를입력합니다.자동운전에서의기판고정시에컨베이어폭 (W 축）
이Y+0.5mm치수가되도록제어됩니다 .
기판사이즈 X, Y
기판
컨베이어 레일
X [mm]
W=(Y+0.5 mm)
Y [mm]
67401-L3-00
C. 기판사이즈 높이（mm）
기판의두께 (mm) 를입력합니다 .
4-7
4
D. 코멘트
기판에관한메모를남기는란입니다 .공백이어도상관없습니다 .
E. 솔더명칭
사용할솔더의명칭등을메모할란입니다 .공백이어도상관없습니다 .

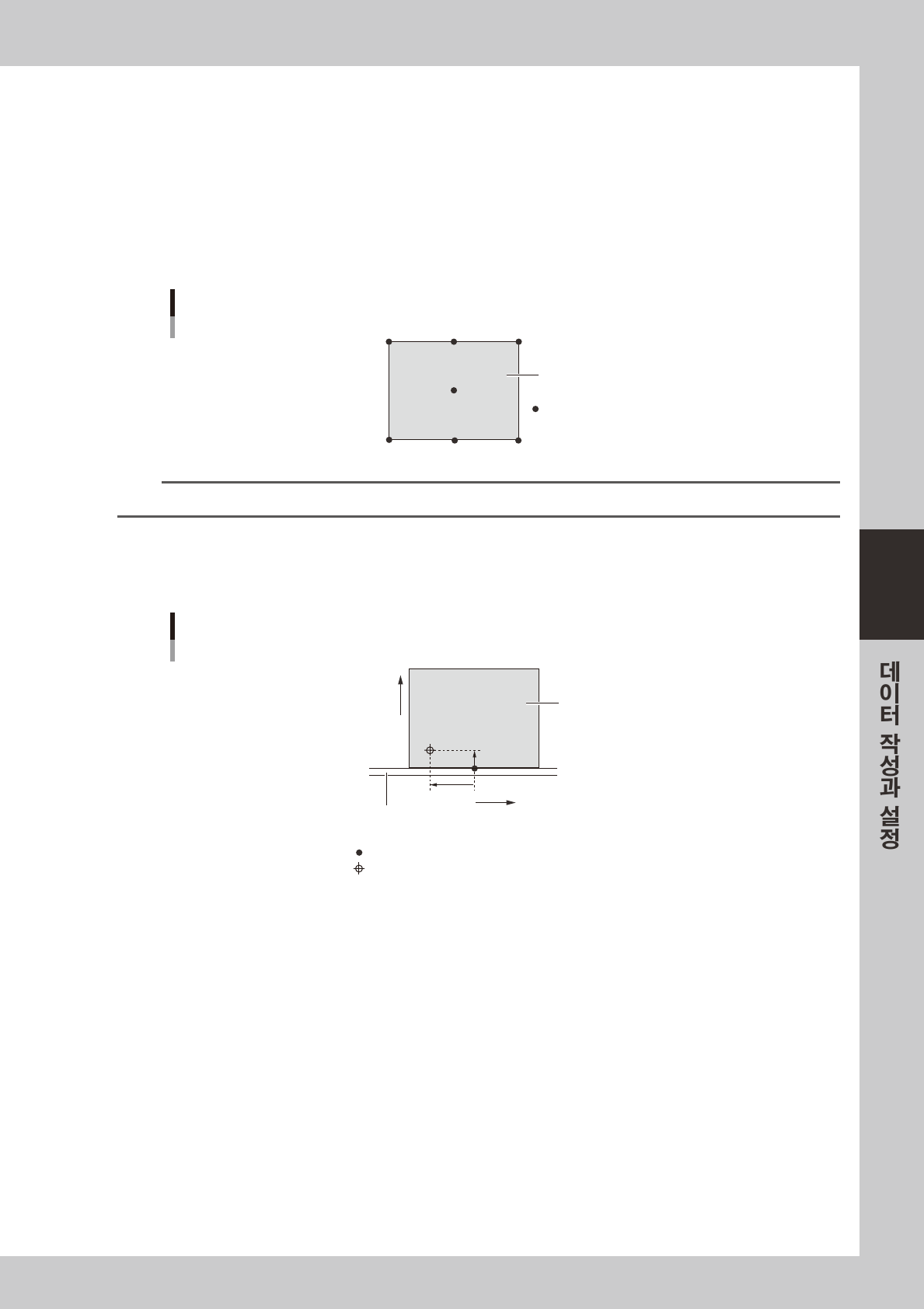

F. 기판 기준위치
기판상의설정좌표를기판의어느위치에서의좌표로설정할지선택합니다 .「기판중앙」,「기판전면중앙」,「기판안쪽중앙」,
「기판전면좌측」,「기판전면우측」,「기판안쪽좌측」,「기판안쪽우측」중에서선택해주십시오 .초기값은「기판전면
좌측」이기판의기준위치로되어있습니다 .또 ,기판상의모든좌표는하기의「기판기준위치」에서의좌표로됩니다 .
기판 기준위치
기판 기준위치
기판
67402-L3-00
참고
기판상의 설정좌표에는 「원점 XY」, 「기판 피듀셜」, 「검사좌표」가 있습니다 .
G,H. 원점 X, Y（mm）
기판피듀셜좌표의원점이「기판기준위치」와다를경우「기판기준위치」에대한기판원점의XY 위치（mm）를입력합
니다 .
기판 기준위치의 기판원점
-X
+X
+Y
+Y
고정측 (앞쪽)
컨베이어레일
기판
기판좌표 기준위치（기판 전면중앙）
기판원점
68403-L3-00
I. 공회전 타이머（초）
일반적인형상의기판이면「1（초）」로설정합니다 .특수한형상（잘림 ,중간홀등）의기판은컨베이어출구센서가기판
반출을잘못인식할수있습니다 .이경우공회전타이머를설정하면기판검출센서가꺼진후에도설정된타이머만큼컨
베이어를회전시켜서기판반출을완료할수있습니다 .0~9 초의수치를입력해주십시오 .
