D. 코멘트
기판에관한메모를남기는란입니다 .공백이어도상관없습니다 .
E. 솔더명칭
사용할솔더의명칭등을메모할란입니다 .공백이어도상관없습니다 .
F. 기판 기준위치
기판상의설정좌표를기판의어느위치에서의좌표로설정할지선택합니다 .「기판중앙」,「기판전면중앙」,「기판안쪽중앙」,
「기판전면좌측」,「기판전면우측」,「기판안쪽좌측」,「기판안쪽우측」중에서선택해주십시오 .초기값은「기판전면
좌측」이기판의기준위치로되어있습니다 .또 ,기판상의모든좌표는하기의「기판기준위치」에서의좌표로됩니다 .
기판 기준위치
기판 기준위치
기판
67402-L3-00
참고
기판상의 설정좌표에는 「원점 XY」, 「기판 피듀셜」, 「검사좌표」가 있습니다 .
G,H. 원점 X, Y（mm）
기판피듀셜좌표의원점이「기판기준위치」와다를경우「기판기준위치」에대한기판원점의XY 위치（mm）를입력합
니다 .
기판 기준위치의 기판원점
-X
+X
+Y
+Y
고정측 (앞쪽)
컨베이어레일
기판
기판좌표 기준위치（기판 전면중앙）
기판원점
68403-L3-00
I. 공회전 타이머（초）
일반적인형상의기판이면「1（초）」로설정합니다 .특수한형상（잘림 ,중간홀등）의기판은컨베이어출구센서가기판
반출을잘못인식할수있습니다 .이경우공회전타이머를설정하면기판검출센서가꺼진후에도설정된타이머만큼컨
베이어를회전시켜서기판반출을완료할수있습니다 .0~9 초의수치를입력해주십시오 .
4-8
4
기판 파라미터(2)
68410-L3-0 0

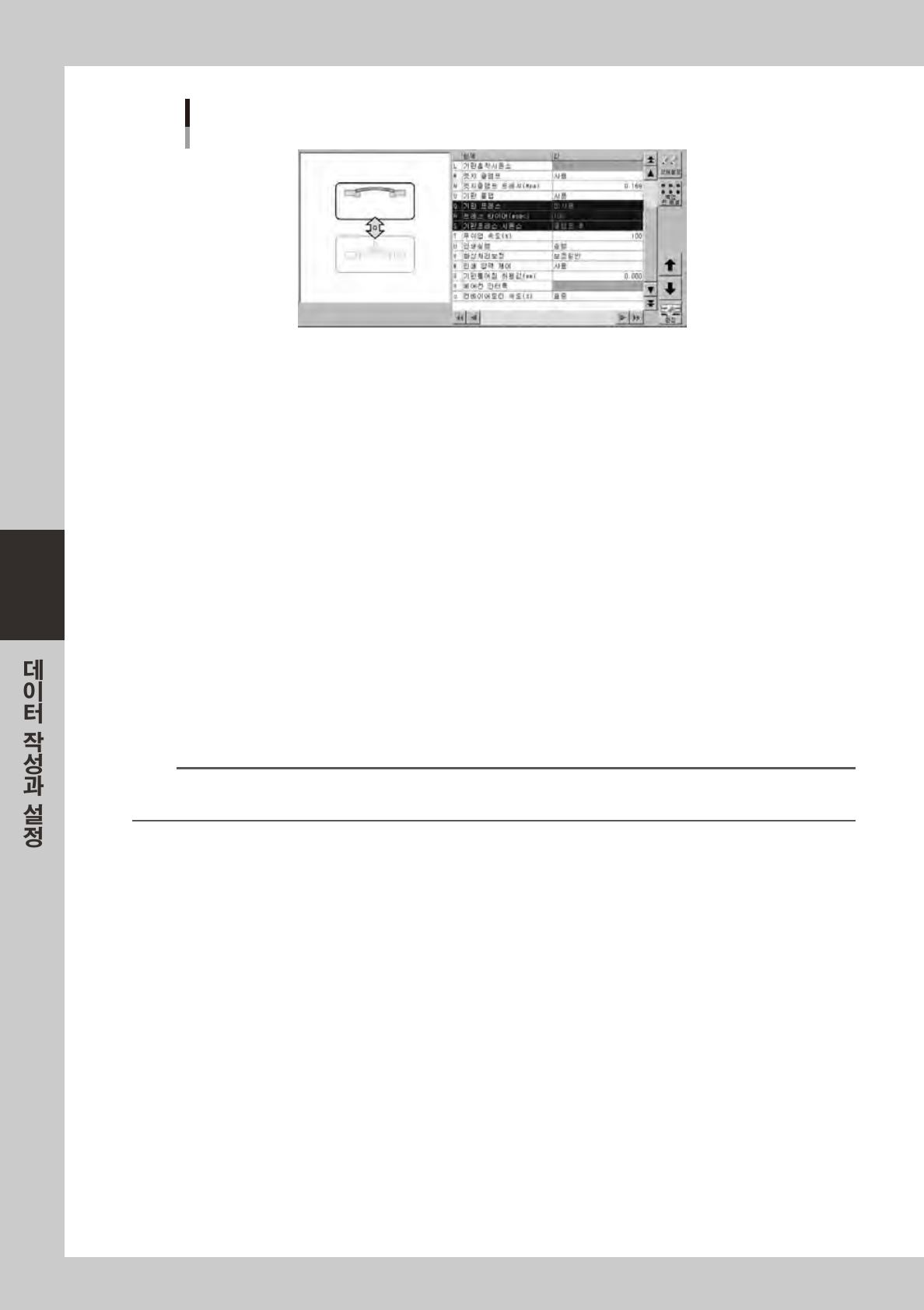

J. 기판흡착
옵션의기판흡착유니트를장착한장비에한해서만사용가능합니다 .보통은「미사용」으로설정합니다 .휘어진기판 ,
얇은기판등을인쇄할때「사용」으로설정하면기판의아랫면을흡착해서고정할수있습니다 .이파라미터를「사용」
으로설정한경우는「흡착타이머」와「기판흡착시퀀스」도설정해주십시오 .
K. 흡착 타이머（msec）
「기판흡착」파라미터를「사용」으로했을경우의흡착시간（msec）을설정합니다 .푸쉬업의상승이완료되고다음동작
을시작할때까지의정지시간입니다 .옵션의기판흡착유니트를장착한장비만유효합니다 .
L. 기판흡착 시퀀스
「기판흡착」파라미터를「사용」으로설정했을경우에만유효합니다 .기판의흡착동작을기판의「클램프앞」「클램프뒤」
에서선택합니다 .
M. 엣지클램프
기판을측면에서고정하는엣지클램프의「사용」「미사용」을선택합니다 .
N. 엣지클램프 프레셔
기판에맞춰서엣지클램프프레셔 (0.001~0.225Mpa) 를설정합니다 .초기값은0.225Mpa 입니다 .
분할기판이나얇은기판등엣지클램프를사용하면기판이휘어오를경우는엣지클램프의에어압을약하게설정해주십
시오 .반대로단단하게클램프하고싶은무거운기판등의경우는에어압을강하게설정해주십시오 .
엣지클램프를사용해서고정할수없는얇은세라믹기판등을인쇄할때는「미사용」으로설정하고기판흡착을사용해
주십시오 .
n
요점
YGP( 구 모델 ) 에서 설정한 데이터 ( 엣지클램프 프레셔 :0.4Mpa) 를 읽어 들이면 YSP 내에서 자동적으로 0.225Mpa 로
전환됩니다 .
O. 기판 플랩
기판의틀을위에서누르는기판플랩의「사용」「미사용」을설정합니다 . 보통은「사용」으로설정합니다 .기판플랩을
사용하면기판고정시에기판의틀이휘어오르는것을교정할수있습니다 .
Q. 기판 프레스（옵션）
기판전체가휘어오르는것을교정하기위한기판프레스의「사용」「미사용」을설정합니다 .（옵션의기판프레스유니트
를장착한장비만사용가능합니다 .）
R. 프레스 타이머 (msec)
옵션의기판프레스유니트를사용할경우그작동시간을설정합니다 .
S. 기판프레스 시퀀스
옵션의기판프레스유니트를사용한경우그작동시작을엣지클램프의「클램프앞」으로할지「클램프뒤」로할지를
설정합니다 .
T. 푸쉬업 속도（%）
푸쉬업플레이트의상승
•
하강속도를퍼센트로지정합니다 .보통은100 으로적당합니다만 ,면받침지그나백업핀이
기판에닿을때의충격을완화시킬때는수치를내려주십시오 .
U. 인쇄실행
「실행」을선택하면일반적인인쇄운전을합니다 .「스킵」을선택하면스퀴지헤드에인쇄압력을가하지않고운전을
합니다 .
4-9
4
V. 화상처리 보정
기판피듀셜마크인식시의처리방법을지정합니다 .보통은「보정일반」으로합니다 .이경우마크인식에러가발생하게되
면장비는에러정지됩니다 .「에러무시」를선택하면마크인식에러가발생하여도에러정지되지않고운전은계속됩니다 .
W. 인쇄압력 제어
기판생산을할때는반드시「사용」으로설정합니다 .（인압제어를하지않고스퀴지의움직임등을확인할때에만「미사용」
으로합니다 .）
X. 기판틀어짐 허용값
기판피듀셜마크인식위치 ,로컬피듀셜마크인식위치에서체크하는기판의틀어짐성분의허용치를설정합니다 .허용치에
「0.00」이입력된경우는틀어짐체크는실행되지않습니다 .자동운전중에기판피듀셜마크또는로컬피듀셜마크를인
식해서얻은틀어짐성분계산치가여기에서설정한허용치를넘으면에러메시지가표시되고장비가정지됩니다 .에러메시
지화면을닫은후 ,그대로기판을인쇄할지 ,혹은인쇄하지않고기판을반출할지표시된대화창에따라선택할수있습
니다 .
기판틀어짐 허용값 초과
68411-L3-00
Y. 에어컨 인터록
옵션의온도조정유니트를사용할경우이상온도검출시인터록기능을「유효」로할지「무효」로할지를설정합니다 .
o. 컨베이어 모터 속도 (%)
컨베이어모터 ( 기판반송 ) 속도를설정합니다 .「장비설정」에설정되어있는데이터를표준으로하여 ,+ 측으로50%,
- 측으로90% 까지10% 단위로설정할수있습니다 .
