V. 화상처리 보정

기판피듀셜마크인식시의처리방법을지정합니다 .보통은「보정일반」으로합니다 .이경우마크인식에러가발생하게되

면장비는에러정지됩니다 .「에러무시」를선택하면마크인식에러가발생하여도에러정지되지않고운전은계속됩니다 .

W. 인쇄압력 제어

기판생산을할때는반드시「사용」으로설정합니다 .（인압제어를하지않고스퀴지의움직임등을확인할때에만「미사용」

으로합니다 .）

X. 기판틀어짐 허용값

기판피듀셜마크인식위치 ,로컬피듀셜마크인식위치에서체크하는기판의틀어짐성분의허용치를설정합니다 .허용치에

「0.00」이입력된경우는틀어짐체크는실행되지않습니다 .자동운전중에기판피듀셜마크또는로컬피듀셜마크를인

식해서얻은틀어짐성분계산치가여기에서설정한허용치를넘으면에러메시지가표시되고장비가정지됩니다 .에러메시

지화면을닫은후 ,그대로기판을인쇄할지 ,혹은인쇄하지않고기판을반출할지표시된대화창에따라선택할수있습

니다 .

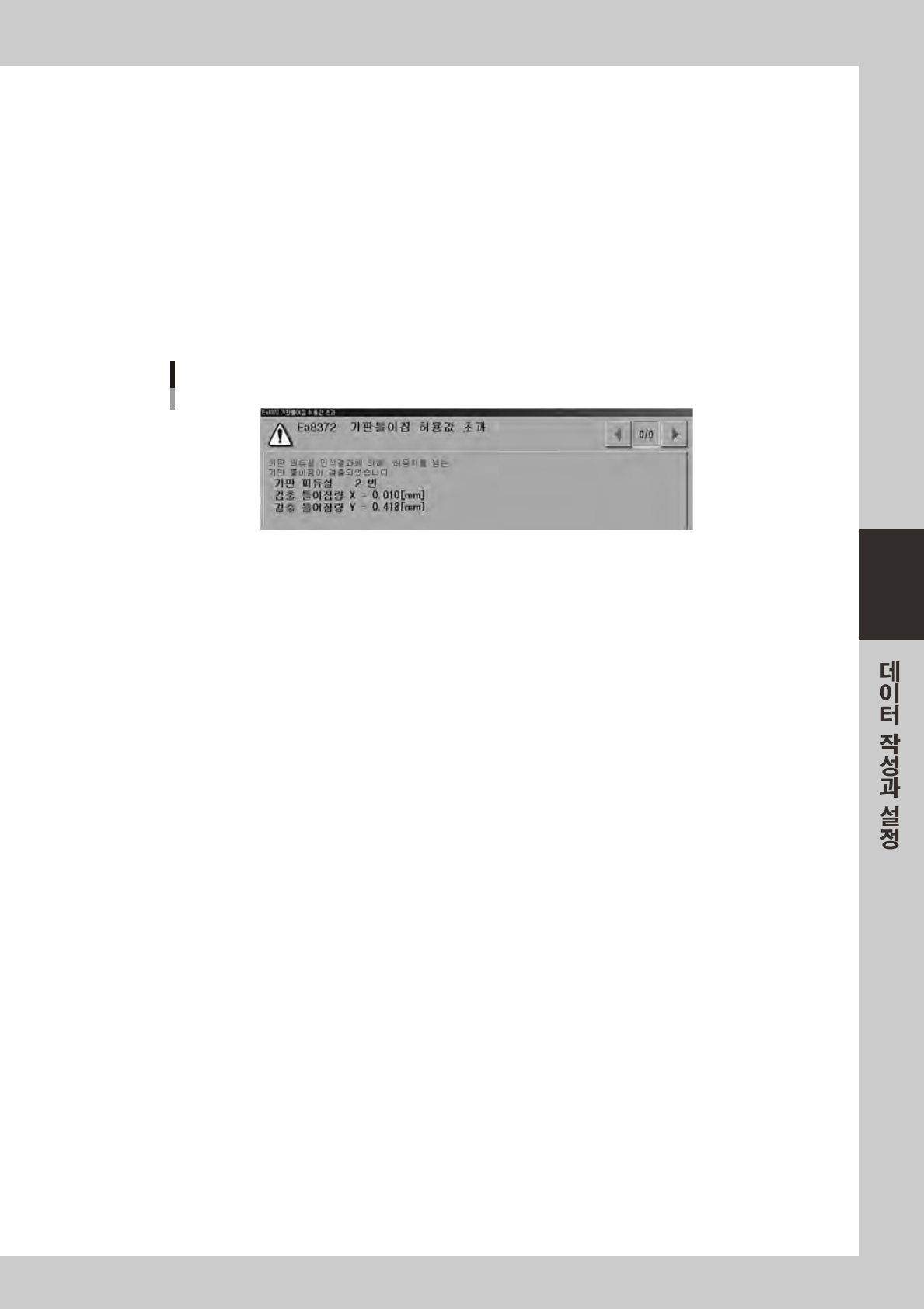

기판틀어짐 허용값 초과

68411-L3-00

Y. 에어컨 인터록

옵션의온도조정유니트를사용할경우이상온도검출시인터록기능을「유효」로할지「무효」로할지를설정합니다 .

o. 컨베이어 모터 속도 (%)

컨베이어모터 ( 기판반송 ) 속도를설정합니다 .「장비설정」에설정되어있는데이터를표준으로하여 ,+ 측으로50%,

- 측으로90% 까지10% 단위로설정할수있습니다 .

4-10

3.2 기판 데이터의 상세설정

[ 인쇄 ]-「기판」탭 화면 [ 상세설정 ] 버튼을 누르면「육안 기판검사」「기판 틀어짐보정」「로컬 피듀셜」기능

을 설정하기 위한 화면이 표시됩니다 . 이 기능과 설정방법에 대해 설명합니다 .

● 육안 기판검사

「육안기판검사」탭화면에서는솔더인쇄후육안검사를할기판상의좌표를미리입력할수있습니다 .( 본장「9. 테스트

인쇄를한다」를참조해주십시오 .) 이화면의[ 편집 ] 버튼을누르면「육안기판검사」대화창이표시되므로이기능의「사

용」「미사용」그리고사용할경우의기판장수간격을설정합니다 .

「육안 기판검사」탭 화면

68412-L3-0 0

● 기판 틀어짐 보정 ( 인쇄검사 옵션기능 )

동일로트의기판전체에같은경향의늘어남이나틀어짐이있거나기판피듀셜위치에만같은경향의늘어남이나틀어짐이

있으면위치맞춤옵셋의조정으로인쇄정도는확보되어있음에도불구하고인쇄검사결과에인쇄위치의전체어긋남이발

생할수있습니다 .이런경우「기판틀어짐보정」기능을사용하면기준이되는인쇄기판의인쇄검사결과 ( 솔더위치 ) 에

따라검사좌표전체에옵셋을하고올바른인쇄위치를판정할수있습니다 .

기판 틀어짐 기능

1. 기판 피듀셜에 늘어남이나 틀어짐이 있으면

기판고정 틀어짐을 정확하게 보정할 수

없어서, 인쇄검사의 위치 틀어짐 결과에

전체적으로 어긋남이 발생한다.

2. 패턴상에 바르게 인쇄된 솔더를 인쇄검사

카메라로 인식하고 틀어진 양을 인쇄검사

위치로 피드백한다.（전체 shift）

인쇄검사 기능 (옵션)

67405-L3-00

4-11

보정값 취득

[보정값 취득]버튼

68413-L3-0 0

「기판틀어짐보정」탭화면의우측에있는[ 보정값취득 ] 버튼을누르면「보정값취득」대화창이나타납니다 .

이대화창의「미실행시설정값」에는보정값을취득하기전의설정치가표시됩니다 .

[ 실행 ] 버튼을누르면인쇄검사를실행하고인쇄위치의전체어긋남을검출하여자동적으로틀어짐보정X,Y,R 를취득

합니다 .

「실행결과」에는이번인쇄검사「실행전」의보정값과「실행후」의새로운취득보정값이표시됩니다 .실행전과실행

후의보정값을비교하고수치의변화가없어질때까지인쇄검사를반복실행합니다 .보정값을수속하기위해서는여러번

(3~5 번 ) 인쇄검사를실행할필요가있습니다 .

취득한보정값을유효하게하기위해서는[OK] 버튼을누릅니다 .파기하고자할때는[ 취소 ] 버튼을누릅니다 .

요점

틀어짐 보정값을 취득하기 위한 인쇄검사가 실행되므로 , 미리 인쇄검사 데이터를 작성해야 합니다 . 기판 전체의 올바른 인쇄

위치를 검출하기 위해서는 가능한한 많은 인쇄검사 대상을 등록할 필요가 있습니다 . ( 인쇄검사의 자세한 내용에 대해서는 별

책「YSP Inspection Function」을 참조해 주십시오 .)

● 로컬 피듀셜

동일로트내에늘어남또는틀어짐의불규칙한분포가있는기판에인쇄할경우 ,중점적으로양호한인쇄정도를확보하고

자하는위치부근의마크를인식함으로서중점부분의인쇄정도를안정시킬수있습니다 .

참고

로컬 피듀셜을 사용한 위치보정은 인쇄위치의 계산이나 , 인쇄검사 옵션이 갖춰진 장비로 인쇄검사를 실행할 때의 인쇄검사

위치 계산에도 사용됩니다 .
