3.2 기판 데이터의 상세설정
[ 인쇄 ]-「기판」탭 화면 [ 상세설정 ] 버튼을 누르면「육안 기판검사」「기판 틀어짐보정」「로컬 피듀셜」기능
을 설정하기 위한 화면이 표시됩니다 . 이 기능과 설정방법에 대해 설명합니다 .

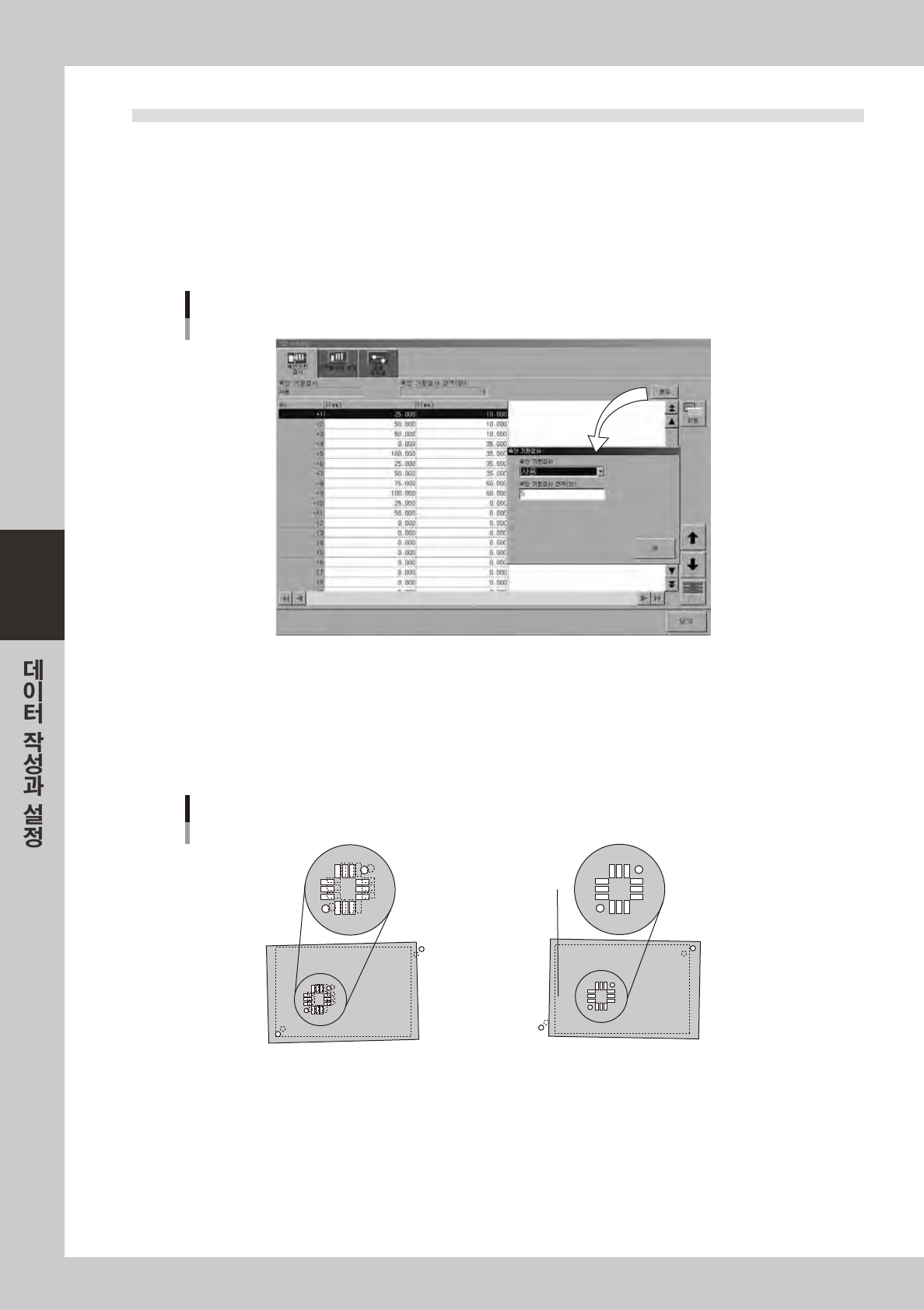

● 육안 기판검사
「육안기판검사」탭화면에서는솔더인쇄후육안검사를할기판상의좌표를미리입력할수있습니다 .( 본장「9. 테스트
인쇄를한다」를참조해주십시오 .) 이화면의[ 편집 ] 버튼을누르면「육안기판검사」대화창이표시되므로이기능의「사
용」「미사용」그리고사용할경우의기판장수간격을설정합니다 .
「육안 기판검사」탭 화면
68412-L3-0 0
● 기판 틀어짐 보정 ( 인쇄검사 옵션기능 )
동일로트의기판전체에같은경향의늘어남이나틀어짐이있거나기판피듀셜위치에만같은경향의늘어남이나틀어짐이
있으면위치맞춤옵셋의조정으로인쇄정도는확보되어있음에도불구하고인쇄검사결과에인쇄위치의전체어긋남이발
생할수있습니다 .이런경우「기판틀어짐보정」기능을사용하면기준이되는인쇄기판의인쇄검사결과 ( 솔더위치 ) 에
따라검사좌표전체에옵셋을하고올바른인쇄위치를판정할수있습니다 .
기판 틀어짐 기능
1. 기판 피듀셜에 늘어남이나 틀어짐이 있으면
기판고정 틀어짐을 정확하게 보정할 수
없어서, 인쇄검사의 위치 틀어짐 결과에
전체적으로 어긋남이 발생한다.
2. 패턴상에 바르게 인쇄된 솔더를 인쇄검사
카메라로 인식하고 틀어진 양을 인쇄검사
위치로 피드백한다.（전체 shift）
인쇄검사 기능 (옵션)
67405-L3-00
4-11
4

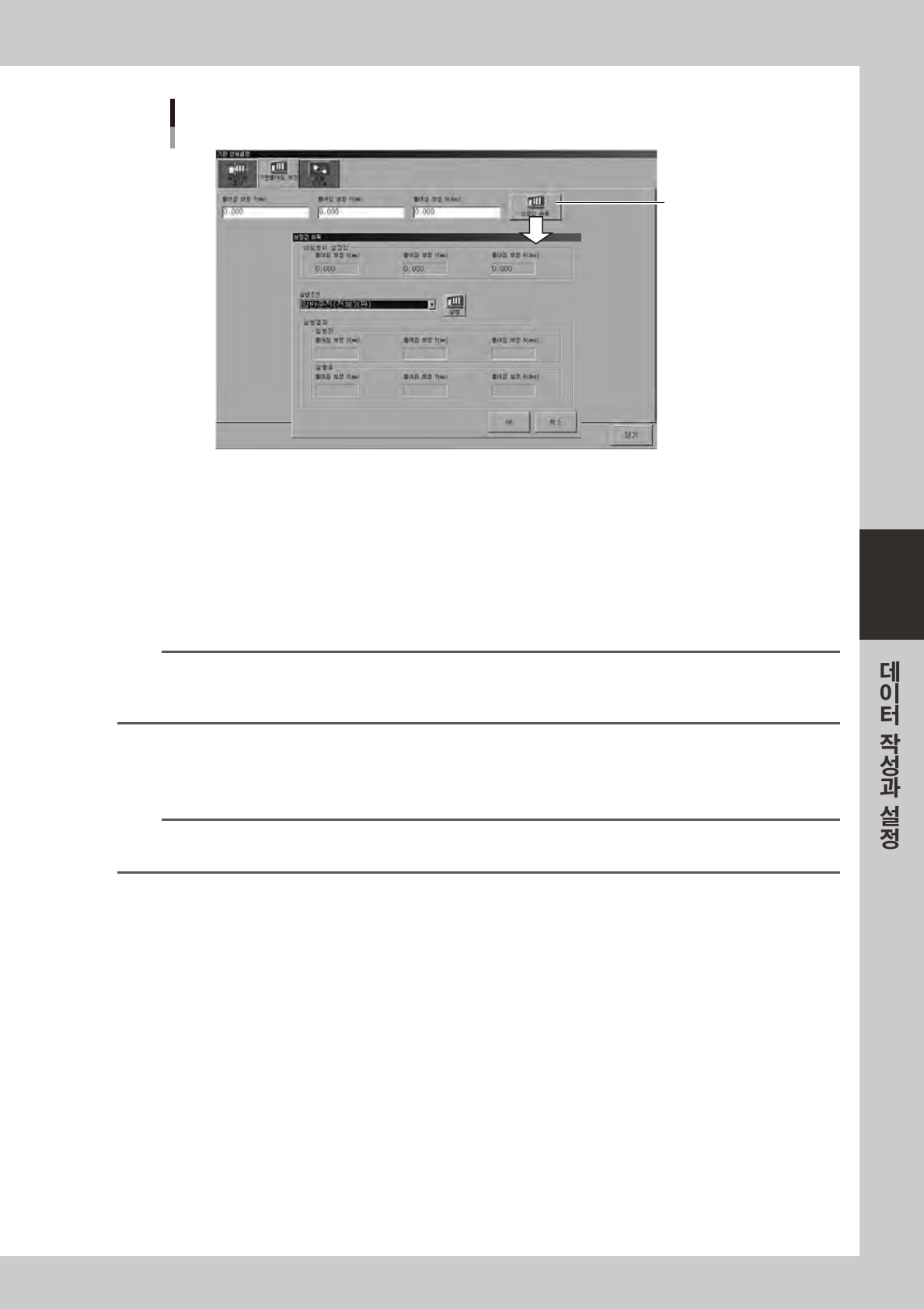

보정값 취득
[보정값 취득]버튼
68413-L3-0 0
「기판틀어짐보정」탭화면의우측에있는[ 보정값취득 ] 버튼을누르면「보정값취득」대화창이나타납니다 .
이대화창의「미실행시설정값」에는보정값을취득하기전의설정치가표시됩니다 .
[ 실행 ] 버튼을누르면인쇄검사를실행하고인쇄위치의전체어긋남을검출하여자동적으로틀어짐보정X,Y,R 를취득
합니다 .
「실행결과」에는이번인쇄검사「실행전」의보정값과「실행후」의새로운취득보정값이표시됩니다 .실행전과실행
후의보정값을비교하고수치의변화가없어질때까지인쇄검사를반복실행합니다 .보정값을수속하기위해서는여러번
(3~5 번 ) 인쇄검사를실행할필요가있습니다 .
취득한보정값을유효하게하기위해서는[OK] 버튼을누릅니다 .파기하고자할때는[ 취소 ] 버튼을누릅니다 .
n
요점
틀어짐 보정값을 취득하기 위한 인쇄검사가 실행되므로 , 미리 인쇄검사 데이터를 작성해야 합니다 . 기판 전체의 올바른 인쇄
위치를 검출하기 위해서는 가능한한 많은 인쇄검사 대상을 등록할 필요가 있습니다 . ( 인쇄검사의 자세한 내용에 대해서는 별
책「YSP Inspection Function」을 참조해 주십시오 .)
● 로컬 피듀셜
동일로트내에늘어남또는틀어짐의불규칙한분포가있는기판에인쇄할경우 ,중점적으로양호한인쇄정도를확보하고
자하는위치부근의마크를인식함으로서중점부분의인쇄정도를안정시킬수있습니다 .
참고
로컬 피듀셜을 사용한 위치보정은 인쇄위치의 계산이나 , 인쇄검사 옵션이 갖춰진 장비로 인쇄검사를 실행할 때의 인쇄검사
위치 계산에도 사용됩니다 .
4-12
4

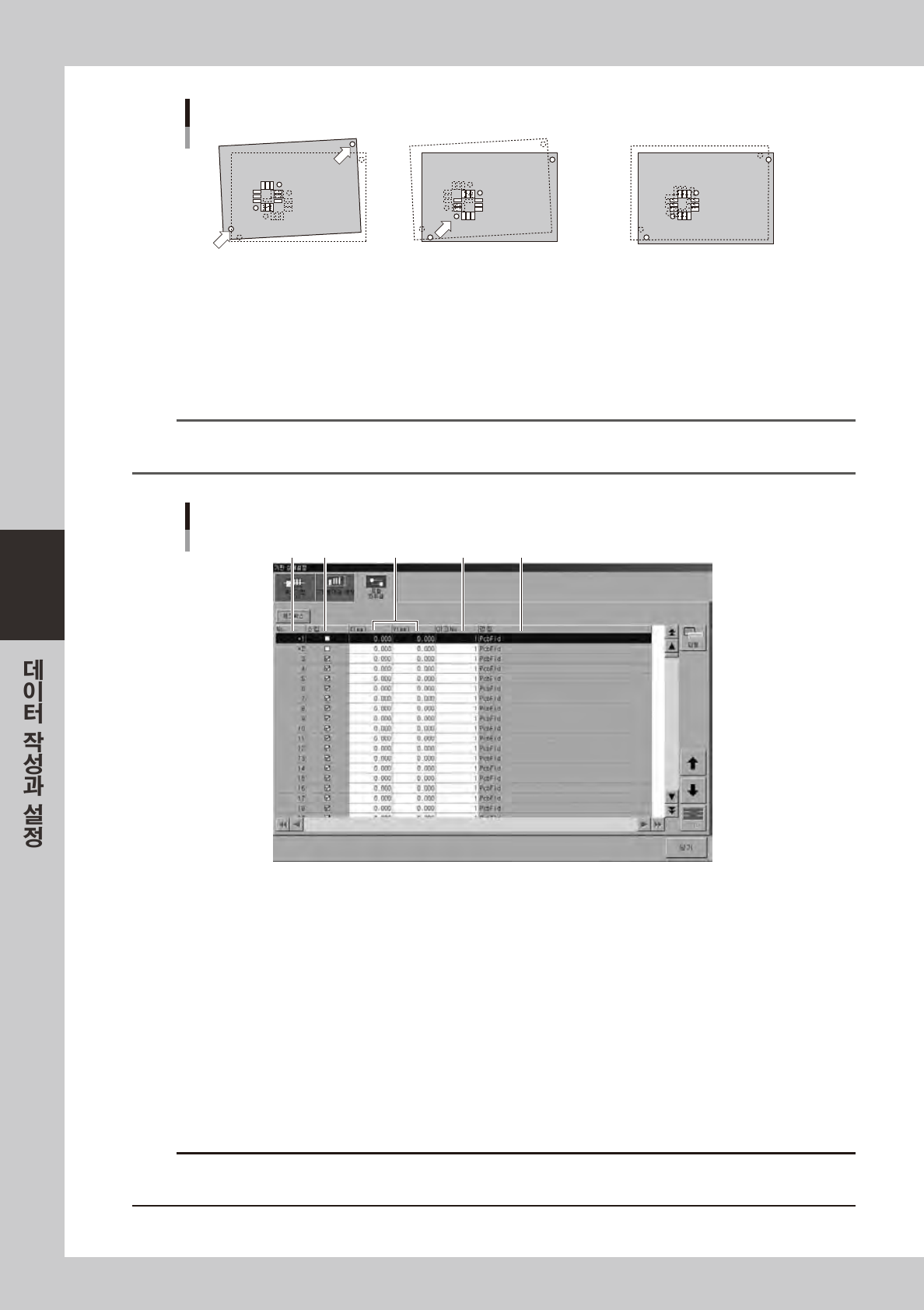

기판피듀셜과 로컬피듀셜
1. 기판피듀셜 인식을 실행하고
기판고정시, 틀어진 양의
보정량을 계산합니다.
2. 기판피듀셜 인식결과에 따른
기판고정의 틀어진 양을
보정하고, 사전에 등록된
로컬피듀셜 위치에서 마크를
인식합니다.
3. 기판에 늘어남도 틀어짐도 없을
경우는 로컬피듀셜의 인식
어긋남은 발생하지 않으나, 만일
늘어남 또는 틀어짐이 있을 경우,
로컬피듀셜의 인식 어긋남（XY
방향만）을 그대로 기판피듀셜
보정량에 더합니다.
기판
기판 피듀셜 로컬 피듀셜
67406-L3-00
참고
기판상에 중점적으로 양호한 인쇄정도를 확보하고자 하는 위치가 여러 개 있을 경우 , 각각에 로컬 피듀셜을 사용하면 , 각 로
컬 피듀셜의 마크인식 틀어짐의 평균이 보정량으로 사용됩니다 .
로컬 피듀셜의 설정
1 2 3 4 5
68414-L3 -0 0
1. No.
로컬피듀셜번호를표시합니다 .
2. 스킵
지정번호의로컬피듀셜기능을실행할지스킵할지를지정합니다 .실행할경우는체크박스를해제합니다 .
3. X(mm), Y(mm)
지정번호의로컬피듀셜마크의위치를설정합니다 .좌표의기준위치는기판피듀셜마크와동일합니다 .
4. 마크 No.
지정번호의로컬피듀셜마크인식에사용할마크번호를지정합니다 .
5. 명칭
마크No. 에지정한마크데이터의명칭이표시됩니다 .
c
주의
로컬피듀셜을사용하기위해서는반드시기판피듀셜을사용해야합니다 .기판피듀셜을「미사용」으로설정하면로컬피듀셜을
사용할수없습니다 .
