4-17 4 4 .2 마 스 크 데이터 의 상 세설정 ● 육 안 마 스 크 검사의 좌표설 정 [ 인쇄 ] - 「마 스크 」탭화면의[ 상세설 정 ] 버튼 을누 르 면 「육안마 스크 검사 」좌 표 를설정 하 기위 한화면 이표시됩 니 다 . 솔더 인쇄후에육안검사를할마스크좌표 를미 리입 력 할수있 습 니 다 .이화 면의[ 편집 ] 버 튼을누 르 면 「육안…
4-16
4
F. 마스크 기준위치
설정한마스크기준
•
마스크기준옵셋의위치를기준으로마스크상의설정좌표를기판의어느위치에서의좌표로설정할
지선택합니다 .아래의그림처럼「기판중앙」「기판전면중앙」「기판안쪽중앙」「기판전면좌측」「기판전면우측」「기판
안쪽좌측」「기판안쪽우측」중에서선택해주십시오 .초기값은「기판전면좌측」입니다 .
참고
마스크상의 설정좌표에는「마스크 원점 XY」「마스크 피듀셜」「마스크 검사좌표」가 있습니다 .
마스크 기준위치
마스크 기준위치
기판
마스크 프레임
67410-L3-00
G, H. 마스크 원점 XY（mm）
마스크피듀셜좌표축의원점이마스크기준위치와다를경우마스크기준위치에서의옵셋량을설정합니다 .
마스크 원점
마스크 원점
마스크 기준위치
마스크 기준위치를「기판전면 좌측」으로 설정한 경우
기판
마스크 프레임
+Y
-Y
X+
X-
67411-L3-00
I. 마스크 흡착
마스크의뒷면을컨베이어레일면에흡착시켜서인쇄할때는「사용」으로 ,흡착시키지않을때는「미사용」으로설정합니
다 .마스크흡착에는아래와같은효과가있습니다 .
•
스퀴지 1 과2 의Y 방향의인쇄어긋남을없앤다 .
•
기판과마스크의밀착성이향상된다 .
4-17
4

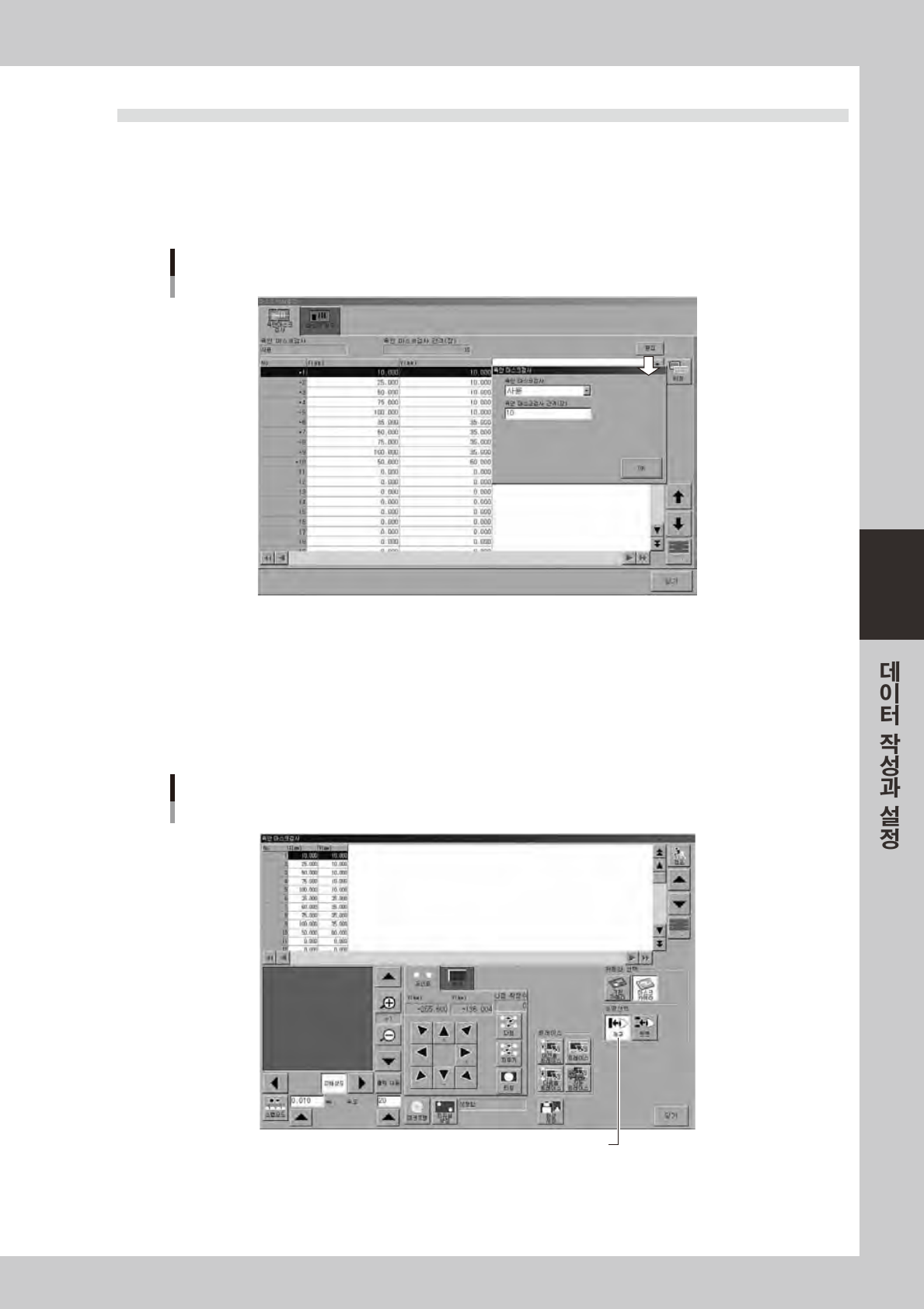

4.2 마스크 데이터의 상세설정
● 육안 마스크 검사의 좌표설정
[ 인쇄 ]-「마스크」탭화면의[ 상세설정 ] 버튼을누르면「육안마스크검사」좌표를설정하기위한화면이표시됩니다 .
솔더인쇄후에육안검사를할마스크좌표를미리입력할수있습니다 .이화면의[ 편집 ] 버튼을누르면「육안마스크
검사」대화창이표시되므로 ,이기능의「사용」「미사용」그리고사용할경우의기판장수간격을설정합니다 .
「육안 마스크검사」탭 화면
68418-L3- 0 0
● 육안 마스크 검사의 조명설정
마스크의개구검사 ( 막힘검사 ) 와뒷면검사 ( 과납검사 ) 시의조명을개별적으로설정하고기판데이터마다등록할수있
게되었습니다 .
마스크검사좌표를입력한후 ,[ 티칭 ] 버튼을누르면아래의「티칭 / 트레이스」화면이열립니다 .
마스크개구부의막힘검사의조명을설정할때는[ 개구 ] 버튼을누른상태에서[ 마크조명 ] 버튼을누릅니다 .
조명설정창이열리면 ,마스크개구의막힘상태를확인하는데적당한조명레벨로변경합니다 .
육안 마스크 검사의「티칭/트레이스」대화창
[개구]버튼
[개구 ]버튼
68419-L3-0 0
4-18
4

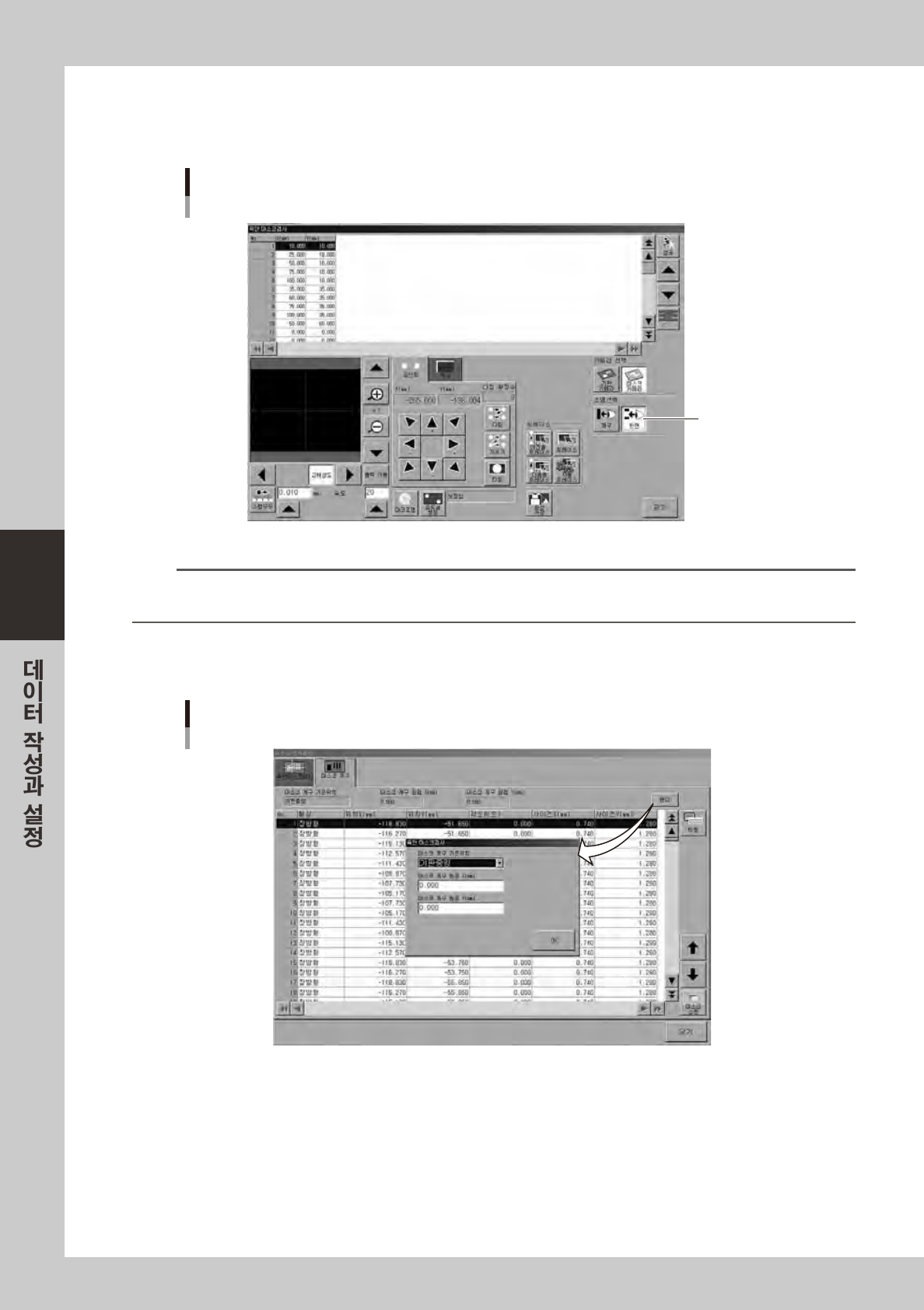

마스크뒷면의솔더나Flux 의과납상태검사의조명을설정할때는[ 뒷면 ] 버튼을누른상태에서[ 마크조명 ] 버튼을누
르고조명설정창에서최적의조명레벨로변경합니다 .
어느쪽의경우라도조명설정대화창을닫으면변경내용이기판데이터에등록됩니다 .
육안 마스크 검사의「티칭/트레이스」대화창
[뒷면]버튼
[뒷면]버튼
68420-L3- 00
n
요점
마스크 개구 , 뒷면 각각의 육안검사용 조명레벨이 등록되어 있으면 마스크 개구의 육안검사를 할 때는 [ 개구 ] 버튼을 , 마스
크 뒷면의 육안검사를 할 때는 [ 뒷면 ] 버튼만 누르면 각 설정 조명레벨로 전환됩니다 .
● 마스크 개구 좌표설정
[ 인쇄 ]-「마스크」탭화면의[ 상세설정 ] 버튼을누르면 ,「마스크개구」좌표를설정하는화면이표시됩니다 .
「마스크 개구」탭 화면
6844 4-L3- 00
이기능은옵션인인쇄검사카메라를겸비하고있는장비만사용가능합니다 .
상세한내용은 ,별책「옵션매뉴얼」의「인쇄검사기능」의제 2 장「2.3」을참조해주십시오 .
