4-19

5. 스퀴지 데이터의 설정

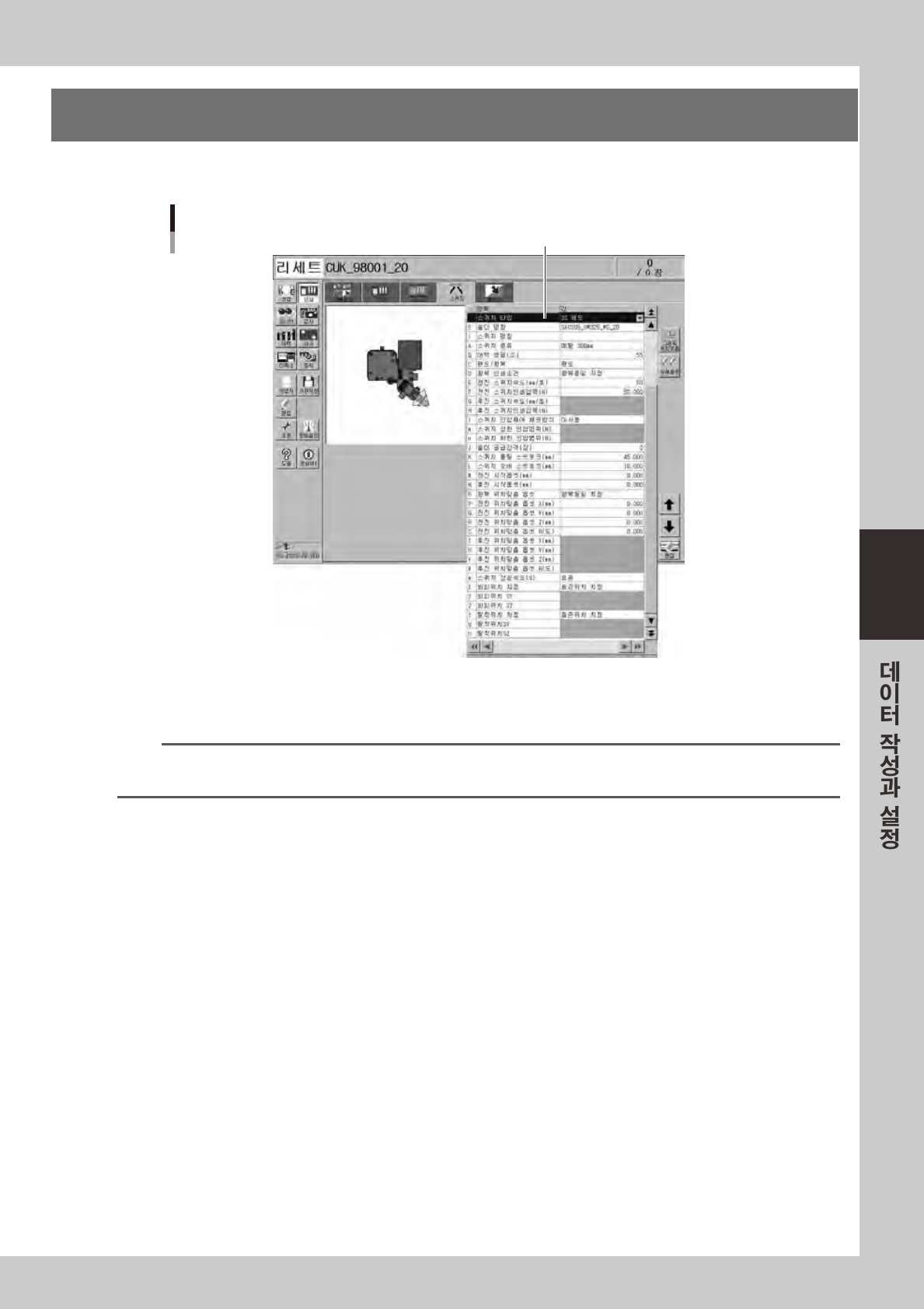

[ 인쇄 ]-「스퀴지」탭화면에서아래설정항목의확인과편집을합니다 .

[인쇄] -「스퀴지」탭 화면

6 8421-L3-10

1. 스퀴지 타입

「3S헤드」를사용할경우는「3S헤드」를선택합니다 .옵션인더블스퀴지를사용할경우는「더블스퀴지」를선택합니다 .

참고

「스퀴지 타입」은 출하사양에 맞추어 장비데이터에 설정되어 있습니다 . 장비 데이터와 동일한「스퀴지 타입」을 선택하지 않

으면 에러가 발생합니다 .

E. 솔더 명칭

사용하는솔더의명칭등을메모해두는란입니다 .공란이어도상관없습니다 .

i. 스퀴지 명칭

사용하는스퀴지의명칭등을메모해두는란입니다 .공란이어도상관없습니다 .

A. 스퀴지 종류

스퀴지타입을「더블스퀴지」또는「3S헤드」로설정한경우는그종류와사이즈를지정합니다 .

4-20

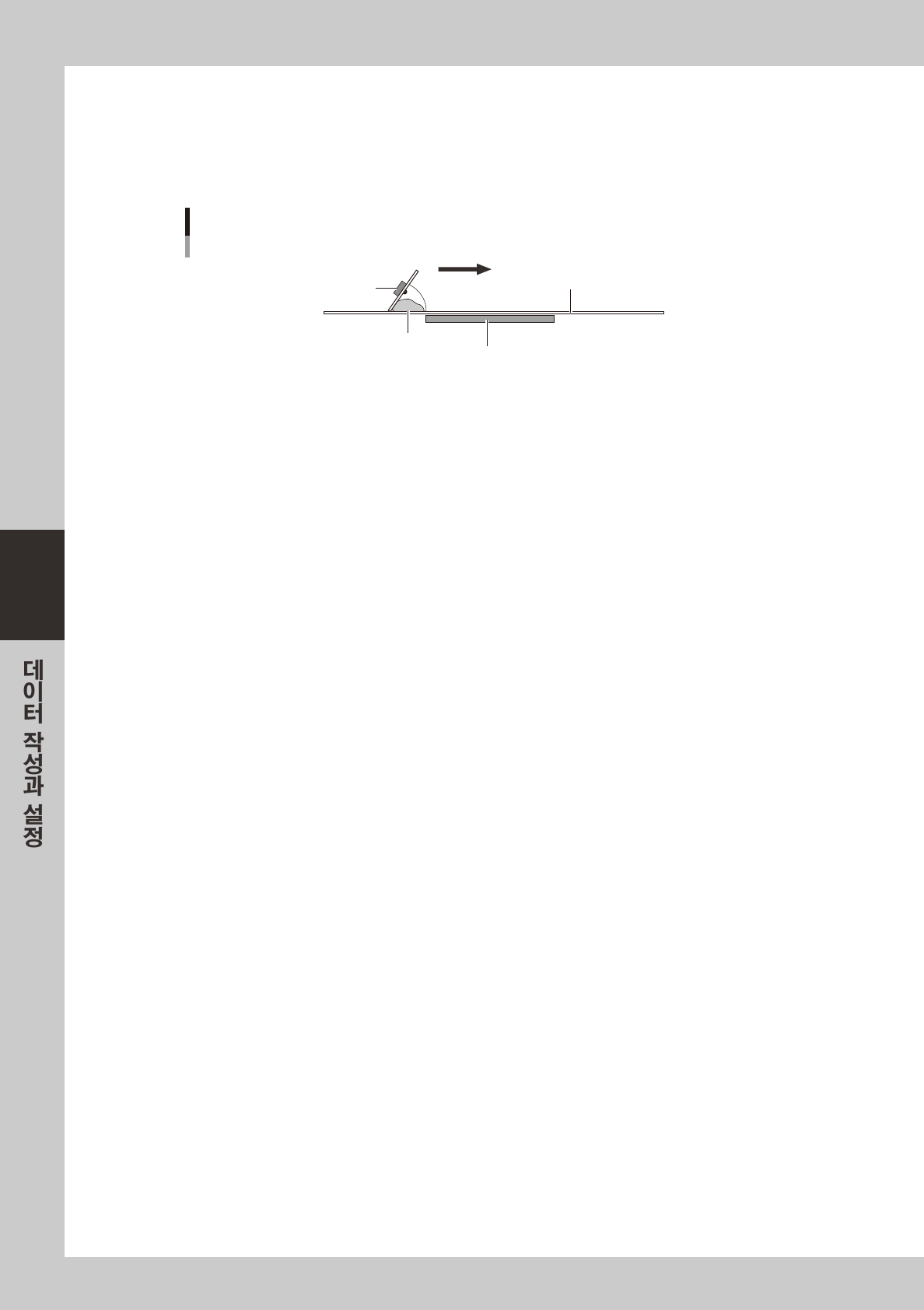

B . 어 택 앵 글 ( 도）

이파라미터는스퀴지타입을「3S헤드」로설정한경우에만유효합니다 .( 스퀴지타입을「더블스퀴지」로설정한경우 ,

이파라미터는표시되지않습니다 .)

솔더인쇄를할때의3S헤드 ( 스퀴지 ) 와마스크면의각도를설정합니다 .45~65 도의범위에서설정할수있습니다 .

( 초기값은55 도 )

어택 앵글

솔더

어택 앵글

기판

마스크

스퀴지

인쇄방향

3S 헤드만

67413-L3-00

C. 편도 / 왕복

「편도」인쇄를할지「왕복」인쇄를할지선택합니다 .

D. 왕복 인쇄조건

인쇄조건을「왕복동일지정」으로할지「왕복별지정」으로할지지정합니다 .「왕복동일지정」으로한경우전진

•

후진

모두

「전진스퀴지속도」「전진스퀴지인쇄압력」의설정치가사용되며「후진스퀴지속도」「후진스퀴지인쇄압력」은

무효가됩니다 .

E,G. 전진 스퀴지속도 (mm/ 초）, 후진 스퀴지속도 (mm/ 초）

전진과후진스퀴지의인쇄이동속도를설정합니다 .마스크상의솔더긁어냄상태를보면서최적의속도로설정해주십시

오 .속도가너무빠르면긁어냄불량 ,마스크아랫면으로솔더가패이는원인이됩니다 .

F,H. 전진 스퀴지 인쇄압력 (N）, 후진 스퀴지 인쇄압력 (N）

솔더인쇄를할때의전진과후진스퀴지의하중을설정합니다 .마스크상의솔더긁어냄상태를보면서최적의인쇄압력을

설정하십시오 .솔더를긁어낼수있는범위내에서낮게설정하십시오 .스퀴지속도가빠를수록큰인쇄압력이필요합니

다.

I. 스퀴지 인압제어 체크방식

인쇄중에계측한인쇄압력값의체크여부를설정합니다 .인쇄중에계측한인쇄압력값이「스퀴지상한인압범위」와

「스퀴지하한인압범위」에서설정한인압의상한 / 하한값을초과한경우 ,기판반출위치에기판을반송해서에러정지

시킵니다 .

•

 미사용

인압제어체크를실행하지않습니다 .

•

 평균값

인압의평균값이상한 / 하한값을초과한경우 ,에러정지시킵니다 .

•

 최대 / 최소값

계측한인압값이상한 / 하한값을초과한경우 ,에러정지시킵니다 .

4-21

m,n. 스퀴지 상한 인압범위 (N), 스퀴지 하한 인압범위 (N)

스퀴지의인압으로부터의옵셋값을설정합니다 .인압이여기에서설정한상한 / 하한값을초과한부위는 ,노란색으로

표시되며 ,상한이나하한값에「0.000」로설정했을경우는 ,인쇄압력범위가무시됩니다 .

스퀴지 상한/하한 인압 범위

스퀴지 상한 인압범위

상한값 초과 부위

하한값 초과 부위

스퀴지 하한 인압범위

68445-L3- 00

J. 솔더 공급 간격 ( 장）

한번의솔더공급으로몇장의기판을인쇄할지설정합니다 .솔더공급량과인쇄에사용하는양에따라설정하십시오 .

K. 스퀴지 롤링 스트로크 (mm)

스퀴지가마스크면상에하강한위치에서인쇄할기판의선단까지의거리 (mm) 를지정합니다 .보통은40~45mm 로설정

하십시오 .

스퀴지 롤링 스트로크

솔더

기판

컨베이어부

마스크표면

스퀴지 롤링 스트로크

스퀴지

67414-L3-00

L. 스퀴지 오버 스트로크 (mm)

인쇄한기판의선단에서스퀴지가인쇄를마치고마스크표면으로부터떨어지는위치까지의거리 (mm) 를지정합니다 .

보통은5~10mm 로설정해주십시오 .

스퀴지 오버 스트로크

솔더

기판

컨베이어부

마스크표면

스퀴지 오버 스트로크

스퀴지

67415-L3-00
